后张法有粘结预应力钢筋砼梁施工工艺

后张法有粘结预应力钢筋砼梁施工工艺_第1页
1/8
后张法有粘结预应力钢筋砼梁施工工艺_第2页
2/8
后张法有粘结预应力钢筋砼梁施工工艺_第3页
3/8

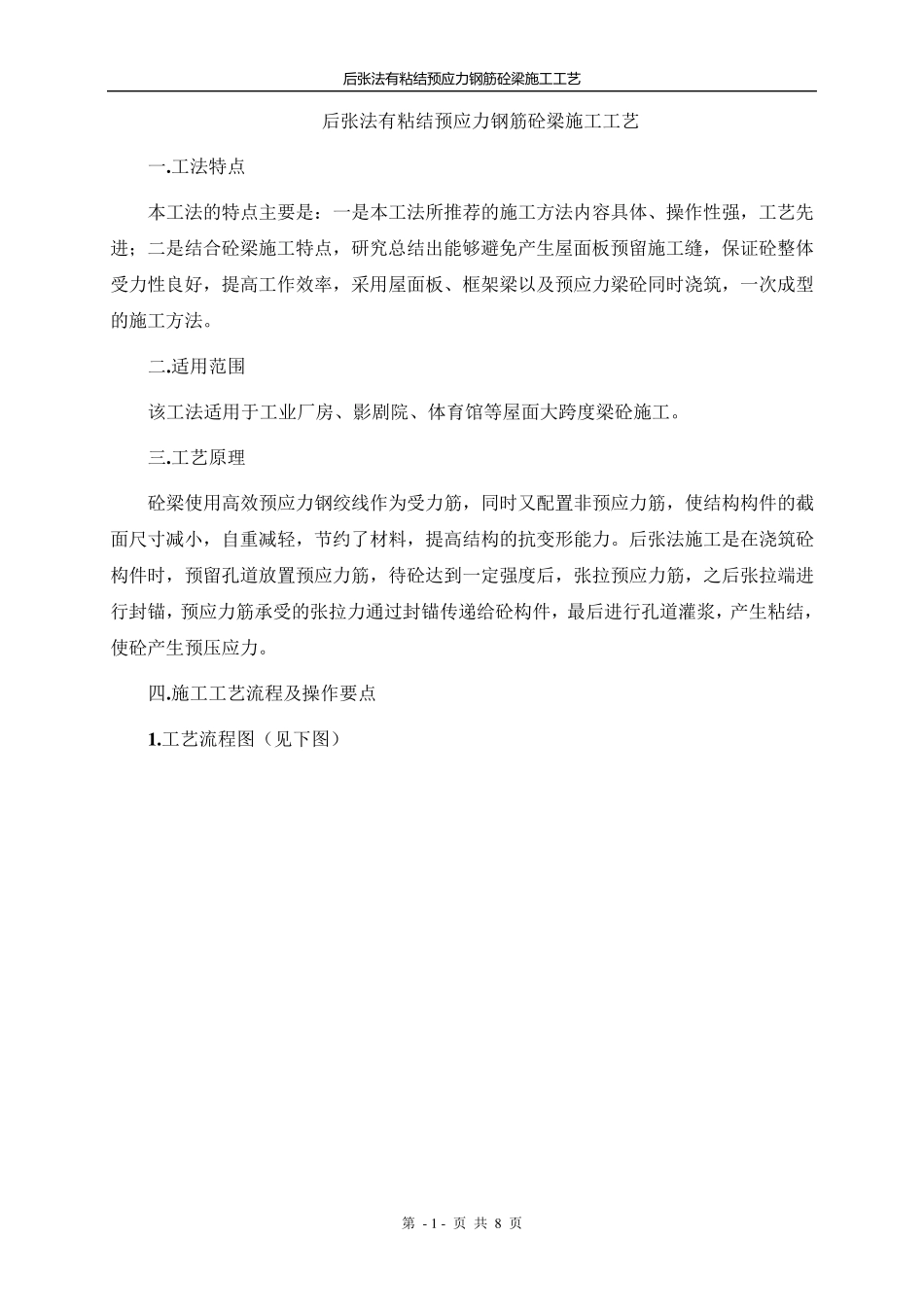

后 张 法 有 粘 结 预 应 力钢筋砼梁施工工艺 第 - 1 - 页 共 8 页 后张法有粘结预应力钢筋砼梁施工工艺 一.工法特点 本工法的特点主要是:一是本工法所推荐的施工方法内容具体、操作性强,工艺先进;二是结合砼梁施工特点,研究总结出能够避免产生屋面板预留施工缝,保证砼整体受力性良好,提高工作效率,采用屋面板、框架梁以及预应力梁砼同时浇筑,一次成型的施工方法。 二.适用范围 该工法适用于工业厂房、影剧院、体育馆等屋面大跨度梁砼施工。 三.工艺原理 砼梁使用高效预应力钢绞线作为受力筋,同时又配置非预应力筋,使结构构件的截面尺寸减小,自重减轻,节约了材料,提高结构的抗变形能力。后张法施工是在浇筑砼构件时,预留孔道放置预应力筋,待砼达到一定强度后,张拉预应力筋,之后张拉端进行封锚,预应力筋承受的张拉力通过封锚传递给砼构件,最后进行孔道灌浆,产生粘结,使砼产生预压应力。 四.施工工艺流程及操作要点 1 .工艺流程图(见下图) 后 张 法 有 粘 结 预 应 力钢筋砼梁施工工艺 第 - 2 - 页 共 8 页 2 .孔道留设 梁采用有粘预应力混凝土结构,需留设灌浆孔道和排气孔。在距梁端 2 米处各留孔道一个。留置方法为在梁中每根波纹管上开洞,覆盖海棉垫和塑料弧形压板并与波纹管扎牢,再用增强塑料管插在弧形压板的接口上,且伸出构件顶面不小于 5 0 0 ㎜。 后 张 法 有 粘 结 预 应 力钢筋砼梁施工工艺 第 - 3 - 页 共 8 页 3 .预应力筋安装 ⑴.预应力筋经复验合格后即可下料。钢筋下料计算长度如下: balL 式中:L ---下料长度; l --- 构件中预应力筋长度 a --- 锚具和垫板厚度;b --- 张拉端预留量 本工程预应力梁(YL-1)下料长度不小于23.5 米 ⑵.下料同时,应做好编号、并完成固定端挤压锚具制作工序。 ⑶.铺放马凳筋,梁板底筋铺放好后,按钢绞线的矢高严格布放马凳,间距按设计要求,并用铁丝扎牢。 ⑷.预应力筋铺设位置祥见施工图。 ⑸.铺筋顺序 梁筋:梁非预应力筋——梁预应力筋 ⑹.矢高的确定及控制方法 本工程中预应力筋为曲线布筋,预应力筋矢高的确定及控制方法如下: 按设计要求铺设预应力筋的定位马凳筋。定位马凳与波纹管交叉点用焊接焊固,以确保波纹管中心的矢高和线型,避免浇筑混凝土时波纹管中心矢高降低偏移变位。 ⑺.每束张拉端外露长度应基本相同;张拉端外露长度不应小于400 ㎜。 4 ...
