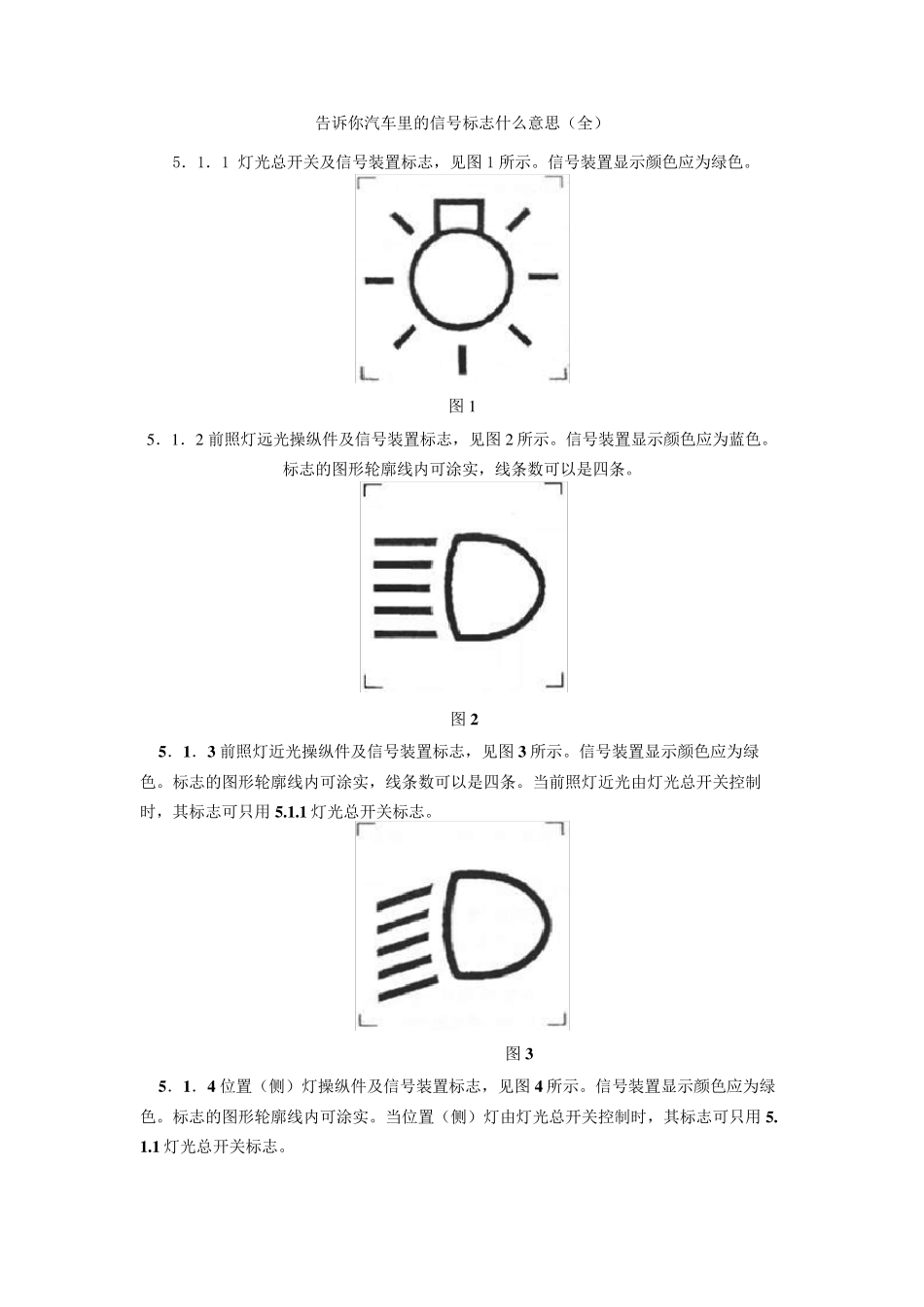

告诉你汽车里的信号标志什么意思_第1页
1/12

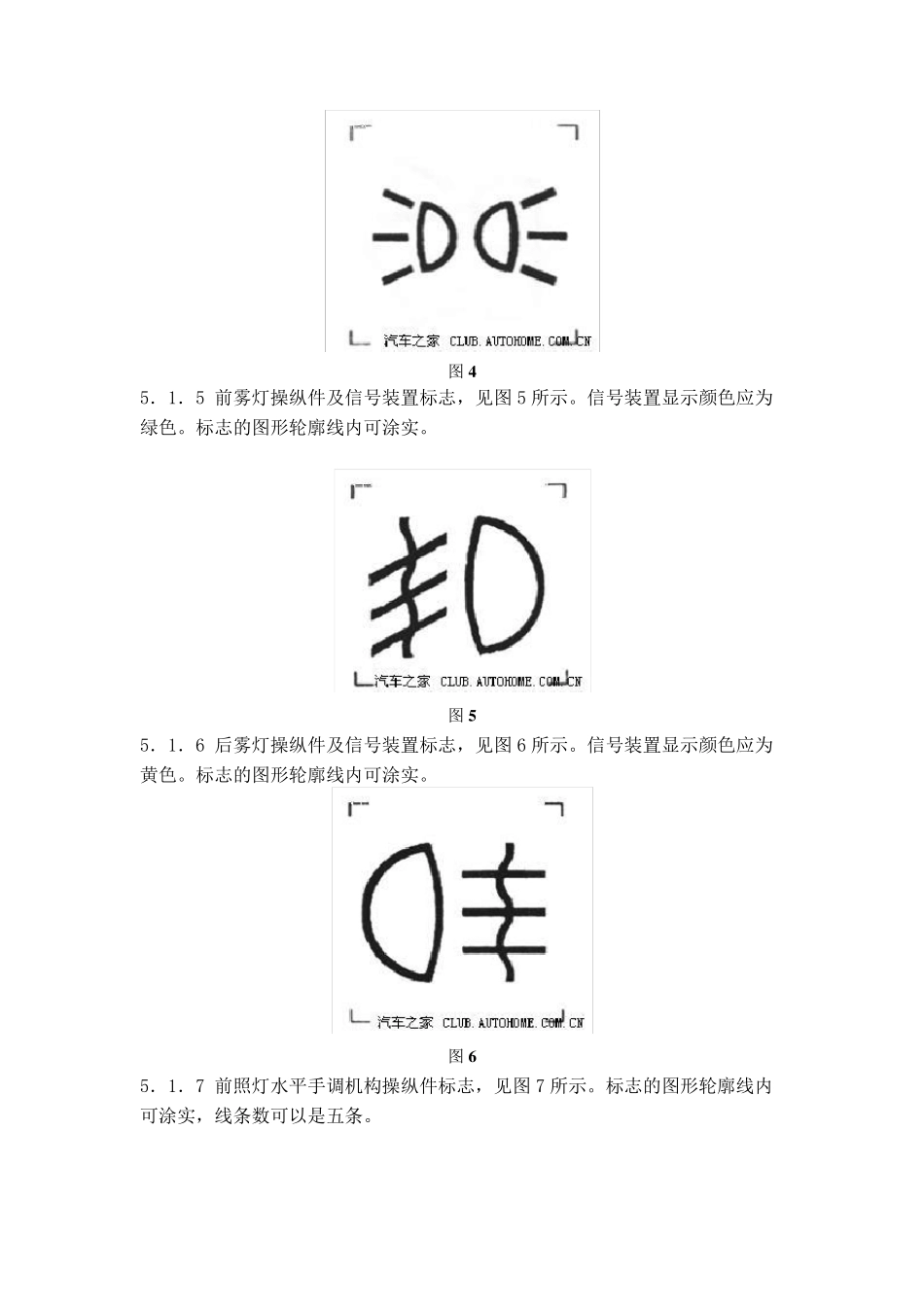

告诉你汽车里的信号标志什么意思_第2页
2/12

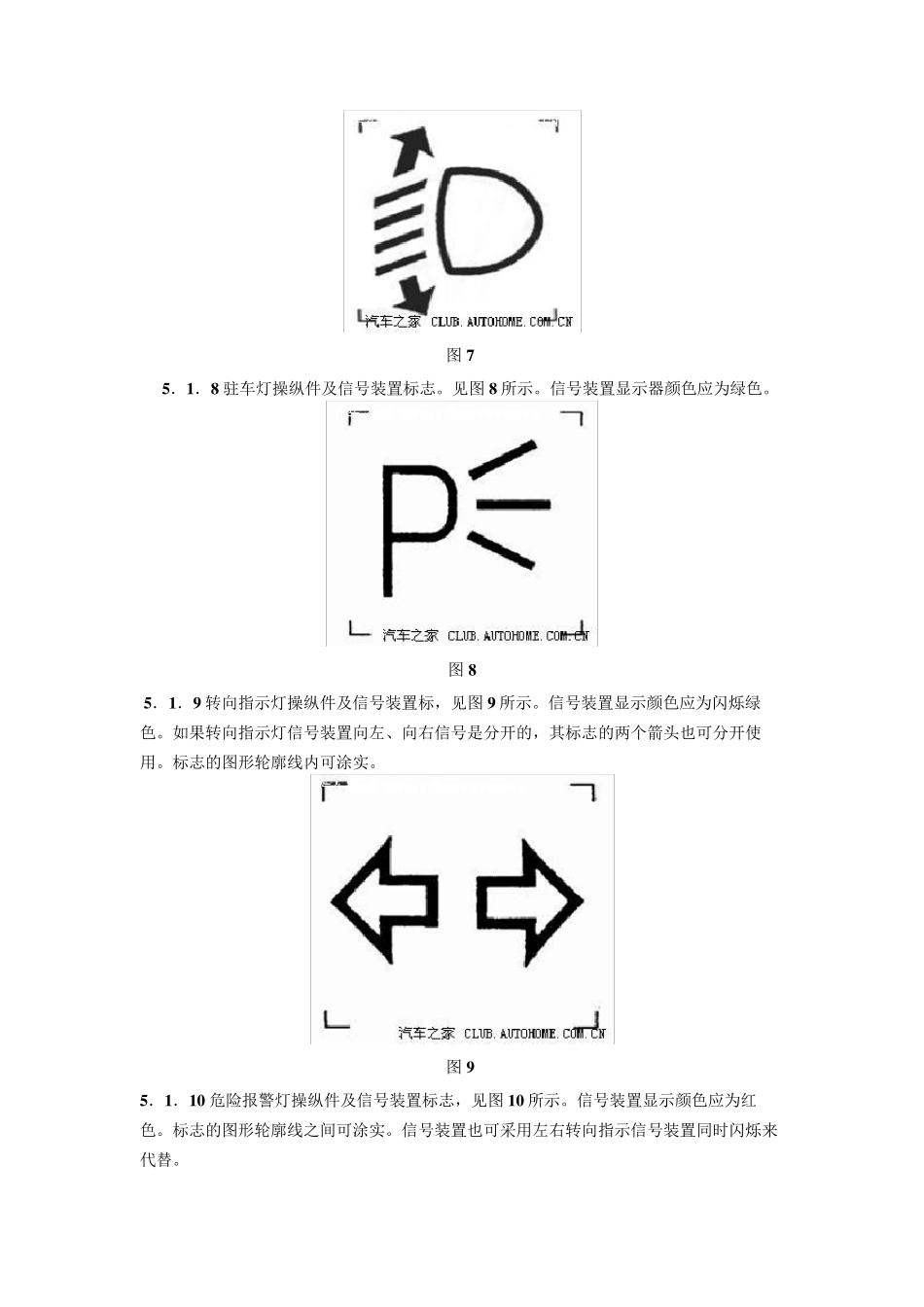

告诉你汽车里的信号标志什么意思_第3页
3/12
告诉你汽车里的信号标志什么意思(全) 5.1.1 灯光总开关及信号装置标志,见图1 所示。信号装置显示颜色应为绿色。 图1 5 .1 .2 前照灯远光操纵件及信号装置标志,见图2 所示。信号装置显示颜色应为蓝色。标志的图形轮廓线内可涂实,线条数可以是四条。 图2 5 .1 .3 前照灯近光操纵件及信号装置标志,见图3 所示。信号装置显示颜色应为绿色。标志的图形轮廓线内可涂实,线条数可以是四条。当前照灯近光由灯光总开关控制时,其标志可只用 5 .1 .1 灯光总开关标志。 图3 5 .1 .4 位置(侧)灯操纵件及信号装置标志,见图4 所示。信号装置显示颜色应为绿色。标志的图形轮廓线内可涂实。当位置(侧)灯由灯光总开关控制时,其标志可只用 5 .1 .1 灯光总开关标志。 图4 5.1.5 前雾灯操纵件及信号装置标志,见图5 所示。信号装置显示颜色应为绿色。标志的图形轮廓线内可涂实。 图5 5.1.6 后雾灯操纵件及信号装置标志,见图6 所示。信号装置显示颜色应为黄色。标志的图形轮廓线内可涂实。 图6 5.1.7 前照灯水平手调机构操纵件标志,见图7 所示。标志的图形轮廓线内可涂实,线条数可以是五条。 图7 5 .1 .8 驻车灯操纵件及信号装置标志。见图8 所示。信号装置显示器颜色应为绿色。 图8 5 .1 .9 转向指示灯操纵件及信号装置标,见图9 所示。信号装置显示颜色应为闪烁绿色。如果转向指示灯信号装置向左、向右信号是分开的,其标志的两个箭头也可分开使用。标志的图形轮廓线内可涂实。 图9 5 .1 .1 0 危险报警灯操纵件及信号装置标志,见图1 0 所示。信号装置显示颜色应为红色。标志的图形轮廓线之间可涂实。信号装置也可采用左右转向指示信号装置同时闪烁来代替。 图1 0 5 .1 .1 1 前风窗玻璃刮水器操纵件标志,见图1 1 所示。 图1 1 5 .1 .1 2 前风窗玻璃洗涤器操纵件标志,见图1 2 所示。 图1 2 5 .1 .1 3 前风窗玻璃刮水器及洗涤组合操纵件标志,见图1 3 所示。此操纵件的含义为洗涤器工作时,刮水器同步工作。 图1 3 5 .1 .1 4 前照灯清洗器操纵件标志,见图1 4 所示。 图1 4 5 .1 .1 5 前风窗玻璃除霜和除雾操纵件及信号装置标志,见图1 5 所示。信号装置显示颜色应为黄色。 图1 5 5 .1 .1 6 后风窗玻璃除霜和除雾操纵件及信号装置标志,见图1 6 所示。信号装置显示颜色应为黄色。 图1 6 5 ...
