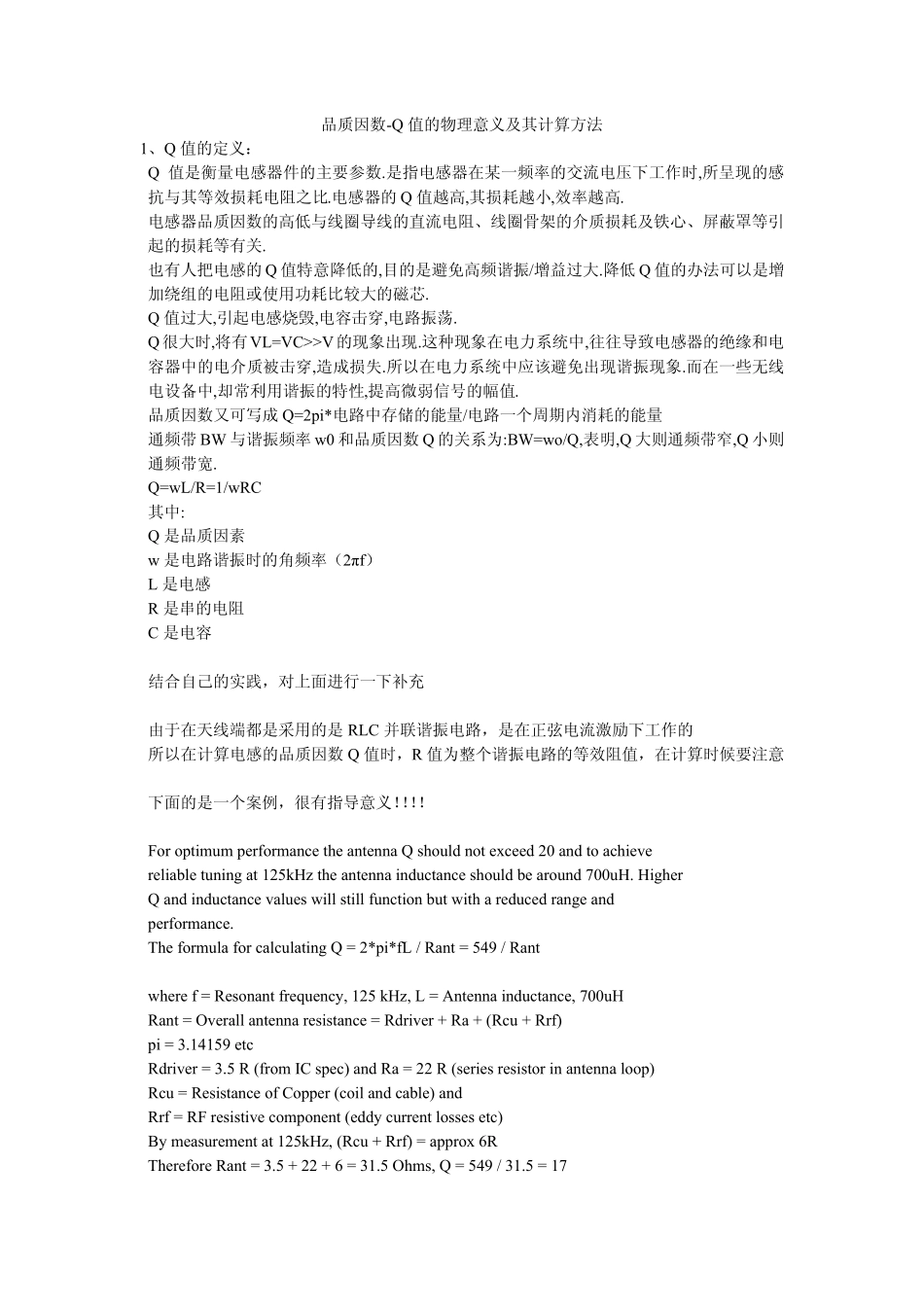

品质因数-Q 值的物理意义及其计算方法 1、Q 值的定义： Q 值是衡量电感器件的主要参数.是指电感器在某一频率的交流电压下工作时,所呈现的感抗与其等效损耗电阻之比.电感器的Q 值越高,其损耗越小,效率越高. 电感器品质因数的高低与线圈导线的直流电阻、线圈骨架的介质损耗及铁心、屏蔽罩等引起的损耗等有关. 也有人把电感的Q 值特意降低的,目的是避免高频谐振/增益过大.降低 Q 值的办法可以是增加绕组的电阻或使用功耗比较大的磁芯. Q 值过大,引起电感烧毁,电容击穿,电路振荡. Q很大时,将有VL=VC>>V 的现象出现.这种现象在电力系统中,往往导致电感器的绝缘和电容器中的电介质被击穿,造成损失.所以在电力系统中应该避免出现谐振现象.而在一些无线电设备中,却常利用谐振的特性,提高微弱信号的幅值. 品质因数又可写成 Q=2pi*电路中存储的能量/电路一个周期内消耗的能量 通频带 BW 与谐振频率 w0 和品质因数Q 的关系为:BW=wo/Q,表明,Q 大则通频带窄,Q 小则通频带宽. Q=wL/R=1/wRC 其中: Q 是品质因素 w 是电路谐振时的角频率（2πf） L 是电感 R 是串的电阻 C 是电容 结合自己的实践，对上面进行一下补充 由于在天线端都是采用的是 RLC 并联谐振电路，是在正弦电流激励下工作的 所以在计算电感的品质因数Q 值时，R 值为整个谐振电路的等效阻值，在计算时候要注意 下面的是一个案例，很有指导意义！！！！ For optimum performance the antenna Q should not exceed 20 and to achieve reliable tuning at 125kHz the antenna inductance should be around 700uH. Higher Q and inductance values will still function but with a reduced range and performance. The formula for calculating Q = 2*pi*fL / Rant = 549 / Rant where f = Resonant frequency, 125 kHz, L = Antenna inductance, 700uH Rant = Overall antenna resistance = Rdriver + Ra + (Rcu + Rrf) pi = 3.14159 etc Rdriver = 3.5 R (from IC spec) and Ra = 22 R (series resistor in antenna loop) Rcu = Resistance of Copper (coil and cable) and Rrf = RF resistive component (eddy current losses etc) By measurement at 125kHz, (Rcu + Rrf) = approx 6R Therefore Rant = 3.5 + 2...
