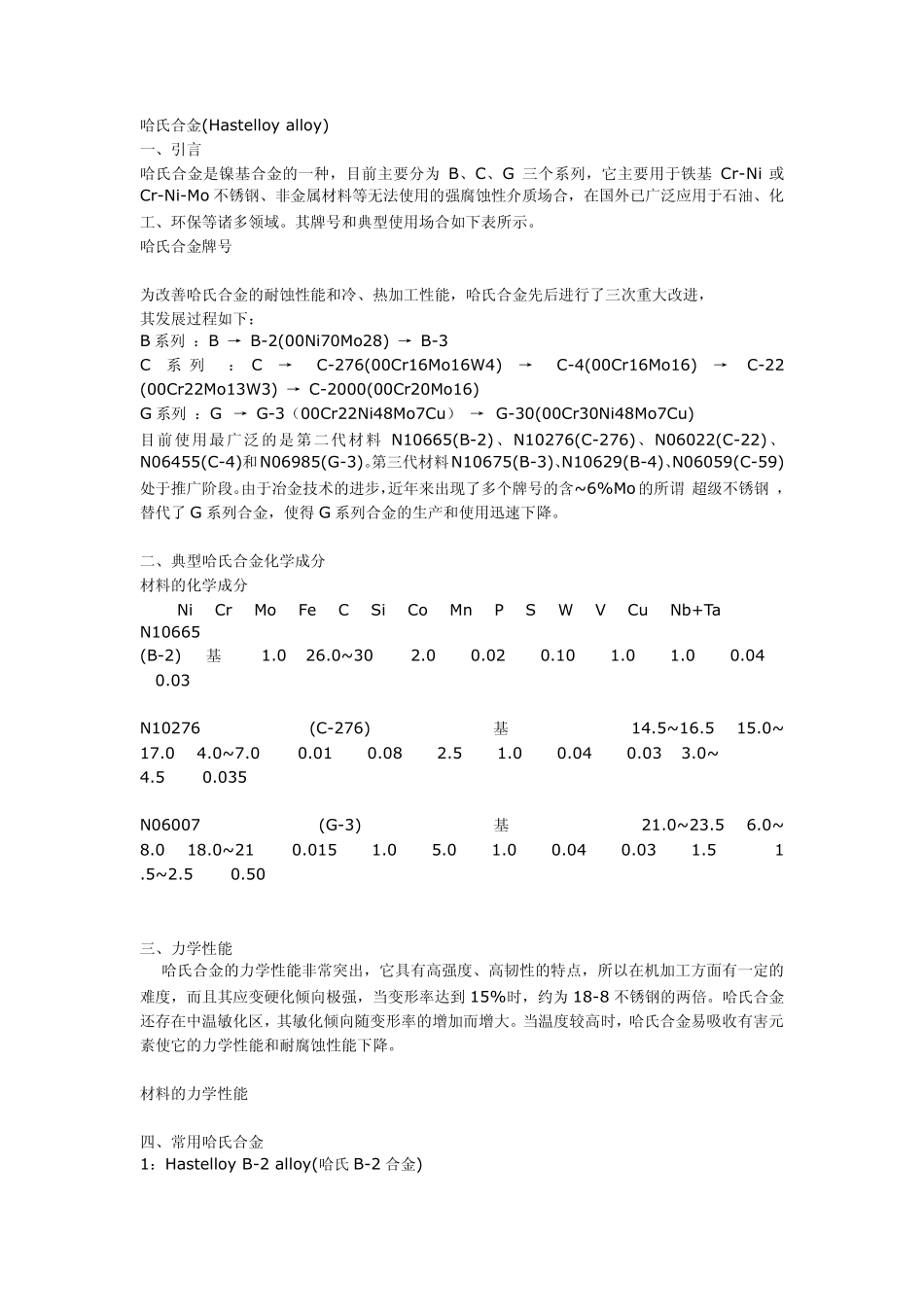

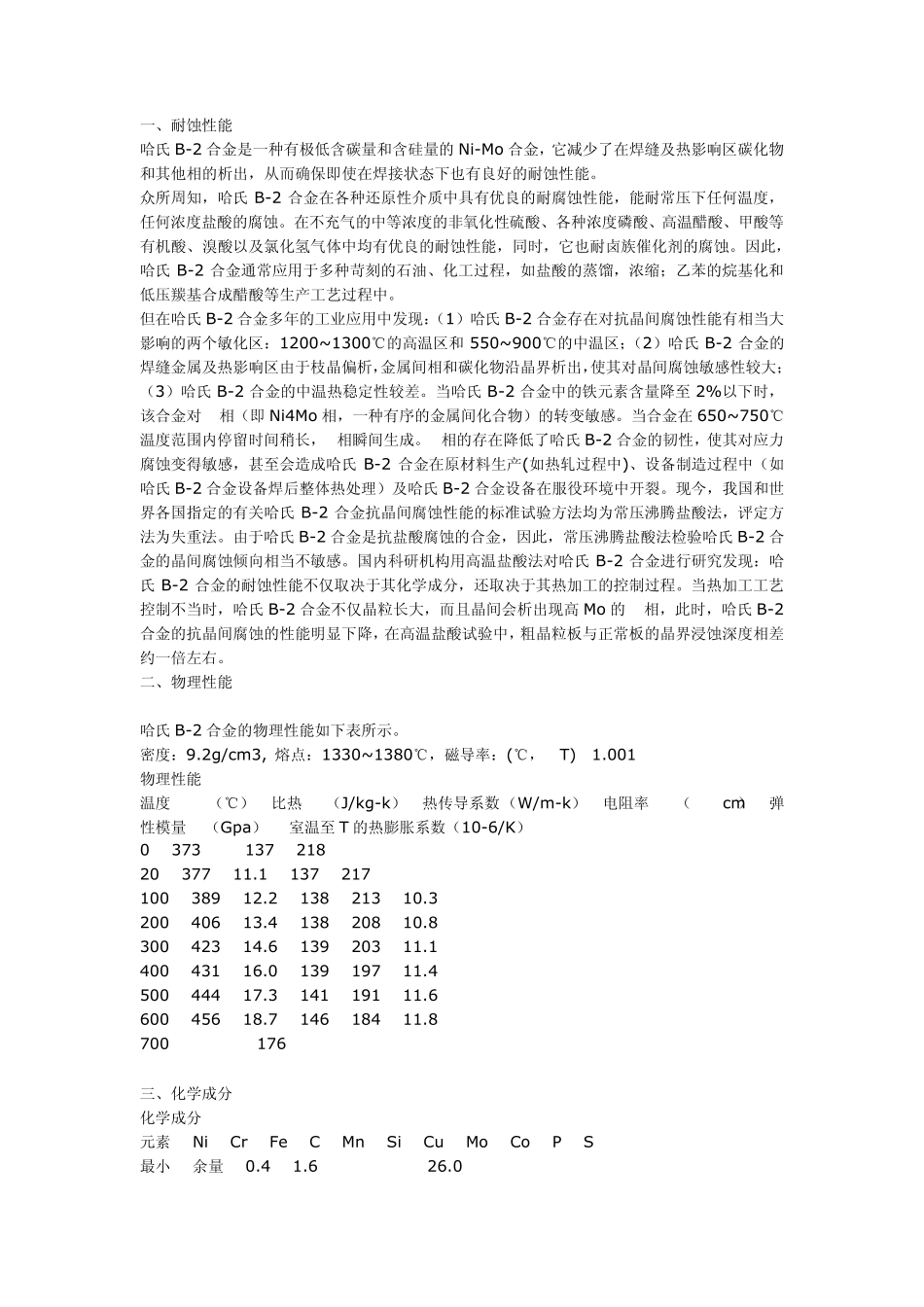

哈氏合金(Hastelloy alloy) 一、引言 哈氏合金是镍基合金的一种，目前主要分为B、C、G 三个系列，它主要用于铁基Cr-Ni 或Cr-Ni-Mo 不锈钢、非金属材料等无法使用的强腐蚀性介质场合，在国外已广泛应用于石油、化工、环保等诸多领域。其牌号和典型使用场合如下表所示。 哈氏合金牌号 为改善哈氏合金的耐蚀性能和冷、热加工性能，哈氏合金先后进行了三次重大改进， 其发展过程如下： B 系列 ：B → B-2(00Ni70Mo28) → B-3 C系列 ：C → C-276(00Cr16Mo16W4) → C-4(00Cr16Mo16) → C-22 (00Cr22Mo13W3) → C-2000(00Cr20Mo16) G 系列 ：G → G-3（00Cr22Ni48Mo7Cu） → G-30(00Cr30Ni48Mo7Cu) 目前使用最广泛的是第二代材料N10665(B-2)、N10276(C-276)、N06022(C-22)、N06455(C-4)和N06985(G-3)。第三代材料N10675(B-3)、N10629(B-4)、N06059(C-59)处于推广阶段。由于冶金技术的进步，近年来出现了多个牌号的含~ 6%Mo的所谓―超级不锈钢‖，替代了G 系列合金，使得 G 系列合金的生产和使用迅速下降。 二、典型哈氏合金化学成分 材料的化学成分 Ni Cr Mo Fe C Si Co Mn P S W V Cu Nb+Ta N10665 (B-2) 基 ≤1.0 26.0~ 30 ≤2.0 ≤0.02 ≤0.10 ≤1.0 ≤1.0 ≤0.04 ≤0.03 N10276 (C-276) 基 14.5~ 16.5 15.0~ 17.0 4.0~ 7.0 ≤0.01 ≤0.08 ≤2.5 ≤1.0 ≤0.04 ≤0.03 3.0~ 4.5 ≤0.035 N06007 (G-3) 基 21.0~ 23.5 6.0~ 8.0 18.0~ 21 ≤0.015 ≤1.0 ≤5.0 ≤1.0 ≤0.04 ≤0.03 ≤1.5 1.5~ 2.5 ≤0.50 三、力学性能 哈氏合金的力学性能非常突出，它具有高强度、高韧性的特点，所以在机加工方面有一定的难度，而且其应变硬化倾向极强，当变形率达到 15%时，约为18-8 不锈钢的两倍。哈氏合金还存在中温敏化区，其敏化倾向随变形率的增加而增大。当温度较高时，哈氏合金易吸收有害元素使它的力学性能和耐腐蚀性能下降。 材料的力学性能 四、常用哈氏合金 1：Hastelloy B-2 alloy(哈氏B-2 合金) 一、耐蚀性能 哈氏 B-2 合金是一种有极低含碳量和含硅量的 Ni-Mo 合金，它减少了在焊缝及热影响区碳化物和其他相的析出，从而确保即使在焊接状态下也有良好的耐蚀性能。 众所周知，哈氏 B-2 合金在各种还原性介质中具有优良的耐腐蚀性能，能耐常压下任何温度，任何浓度盐酸的腐蚀。在不充气的中等浓度的非氧化性硫酸、各种浓度磷...
