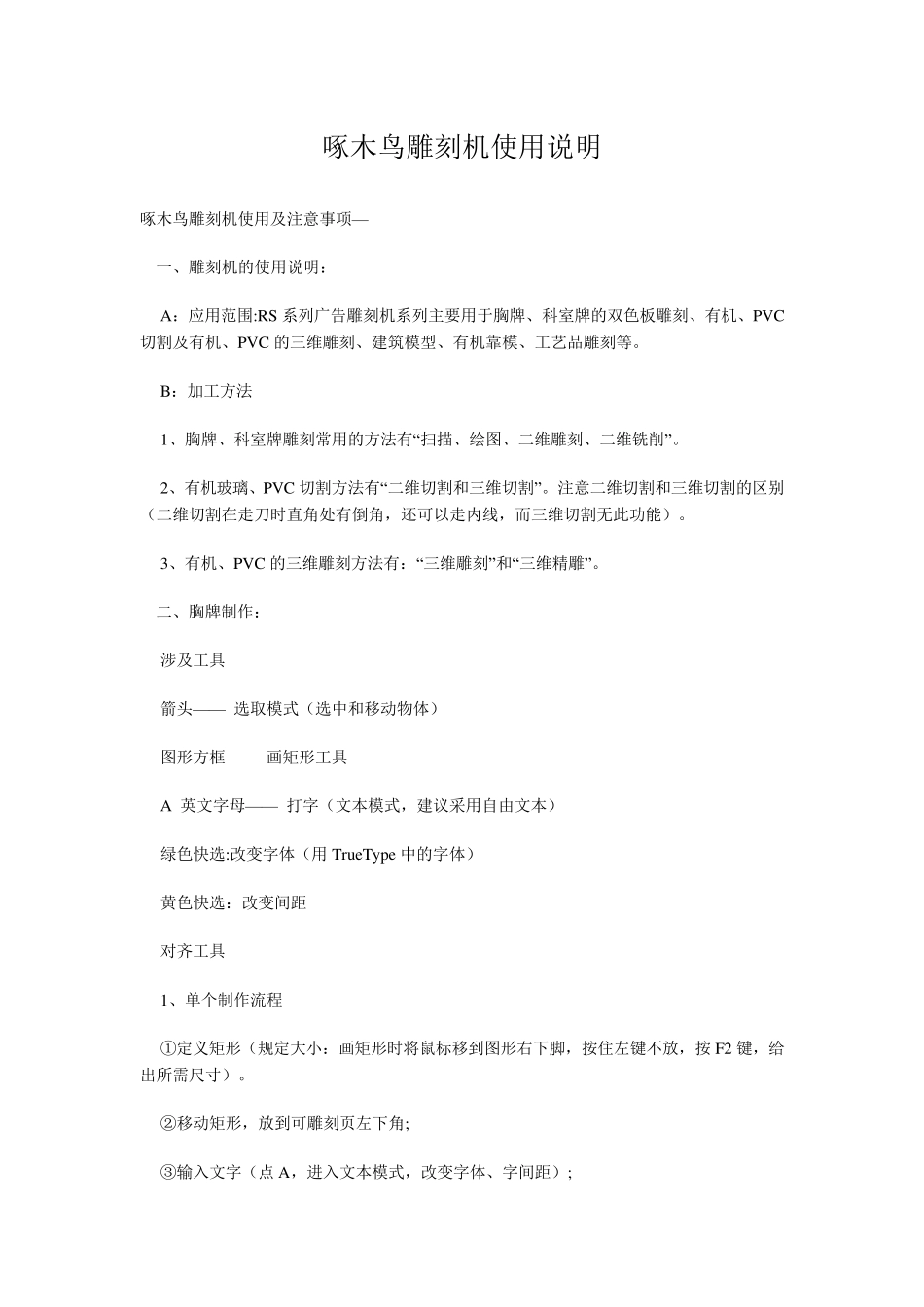

啄木鸟雕刻机使用说明 啄木鸟雕刻机使用及注意事项— 一、雕刻机的使用说明： A：应用范围:RS 系列广告雕刻机系列主要用于胸牌、科室牌的双色板雕刻、有机、PVC切割及有机、PVC 的三维雕刻、建筑模型、有机靠模、工艺品雕刻等。 B：加工方法 1、胸牌、科室牌雕刻常用的方法有“扫描、绘图、二维雕刻、二维铣削”。 2、有机玻璃、PVC 切割方法有“二维切割和三维切割”。注意二维切割和三维切割的区别（二维切割在走刀时直角处有倒角，还可以走内线，而三维切割无此功能）。 3、有机、PVC 的三维雕刻方法有：“三维雕刻”和“三维精雕”。 二、胸牌制作： 涉及工具 箭头—— 选取模式（选中和移动物体） 图形方框—— 画矩形工具 A 英文字母—— 打字（文本模式，建议采用自由文本） 绿色快选:改变字体（用 Tru eTy pe 中的字体） 黄色快选：改变间距 对齐工具 1、单个制作流程 ①定义矩形（规定大小：画矩形时将鼠标移到图形右下脚，按住左键不放，按 F2 键，给出所需尺寸）。 ②移动矩形，放到可雕刻页左下角; ③输入文字（点 A，进入文本模式，改变字体、字间距）; ④排版（点箭头回到选取模式，使用对齐工具）。 ⑤进入CAM 模块，选中字或图标，在“创建刀具路径——可用刀具路径”中双击一种雕刻方式（扫描、兜边、二维雕刻、二维铣削、绘图），在出现的对话框中选刀（刀具大小取决于加工图形笔划的最小宽度，能够用大的刀具尽量不用小刀）、下刀深度（双色板雕刻为0.05-0.1）、如选二维铣削或扫描将“经过参数”中的剩余改为0。在刀具路径表中，右击层次下的雕刻方式，先模拟刀具路径，能刻出来就可以机器工作、存盘，（如果有的地方刻不出来，选一把小刀）。选中外框，双击二维切割，选刀（需直边用直柄刀、斜边用锥刀）、下刀深度（双色板切割为1.4m m ，倒角默认为0，），机器工作、存盘。 2、多个制作流程 ①复制内容相同时（使用直线型复制） 单个胸牌设计好后，整体选中，点直线型复制工具，设定 X、Y 方向的个数后点击确认，拖动鼠标时按 F2 键，设定胸牌之间的间隔（一般为1.2m m ），将使用同一种雕刻方式且用同一把刀的文字、图标集合，外框集合，进入CAM 模方法同做单个胸牌相似。 ②序列号排列的（使用多元复制） 单个胸牌设计好后，双击序列号（如001），进入文本模式，在黄色快选中单击“V”，选择一个变量文本，单击箭头 ，回到选取模式，单击工具栏上的“V”，选中变量...
