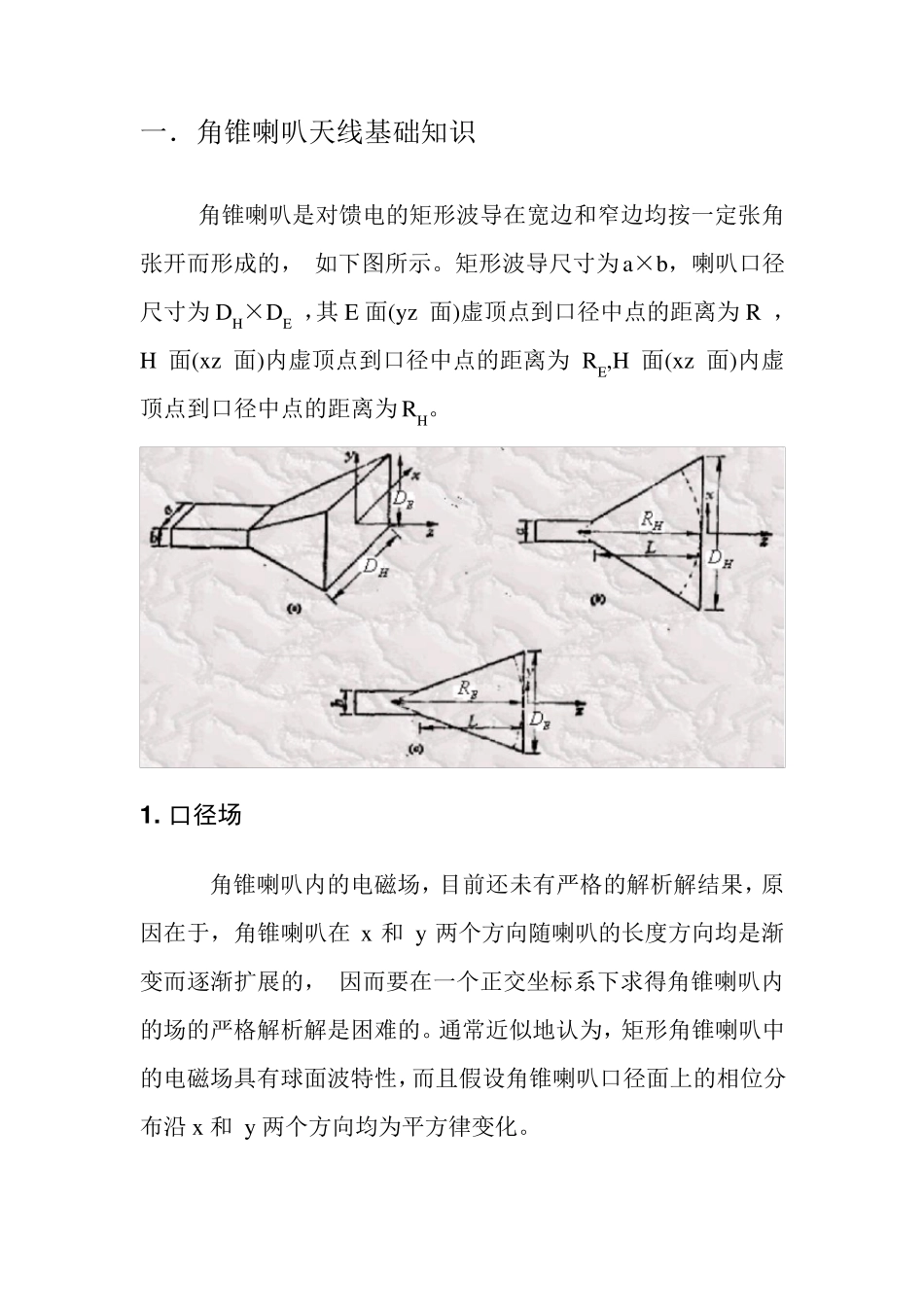

微波技术与天线课程设计— — 角锥喇叭天线 姓名：*** 学号：********** 目录 一．角锥喇叭天线基础知识 .................................................................... 3 1. 口径场............................................................................................. 3 2. 辐射场............................................................................................. 4 3.最佳角锥喇叭 ................................................................................... 7 4. 最佳角锥喇叭远场 E 面和 H 面的主瓣宽度 ............................. 7 二．角锥喇叭设计实例 ............................................................................ 7 1. 工作频率 .................................................................................. 8 2.选用作为激励喇叭的波导 ......................................................... 8 3.确定喇叭的最佳尺寸 ................................................................. 8 4.喇叭与波导的尺寸配合 ............................................................. 9 5.天线的增益 ............................................................................... 10 6.方向图 ....................................................................................... 10 一．角锥喇叭天线基础知识 角锥喇叭是对馈电的矩形波导在宽边和窄边均按一定张角张开而形成的， 如下图所示。矩形波导尺寸为a×b，喇叭口径尺寸为DH×DE ，其 E 面(yz 面)虚顶点到口径中点的距离为R ， H 面(xz 面)内虚顶点到口径中点的距离为RE,H 面(xz 面)内虚顶点到口径中点的距离为RH。 1 . 口径场 角锥喇叭内的电磁场，目前还未有严格的解析解结果，原因在于，角锥喇叭在 x 和 y 两个方向随喇叭的长度方向均是渐变而逐渐扩展的， 因而要在一个正交坐标系下求得角锥喇叭内的场的严格解析解是困难的。通常近似地认为，矩形角锥喇叭中的电磁场具有球面波特性，而且假设角锥喇叭口径面上的相位分布沿 x 和 y 两个方向均为平方律变化。 按此假设，可写出角锥喇叭的口径场为： yXRyRxjHyEHeDxEEEH)2(022)cos( （1.1） 如果是尖顶角锥喇叭，则 RH ＝...
