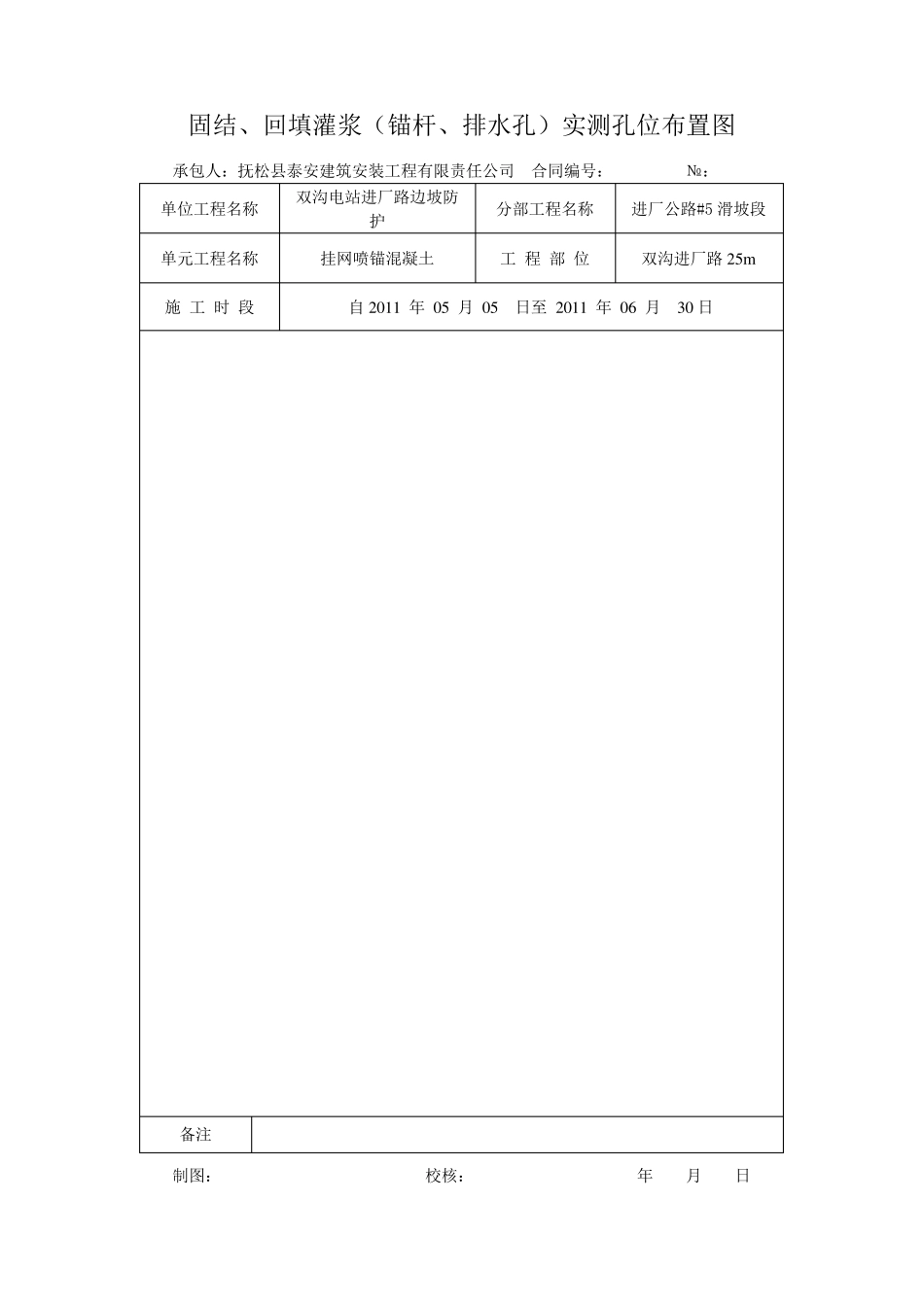

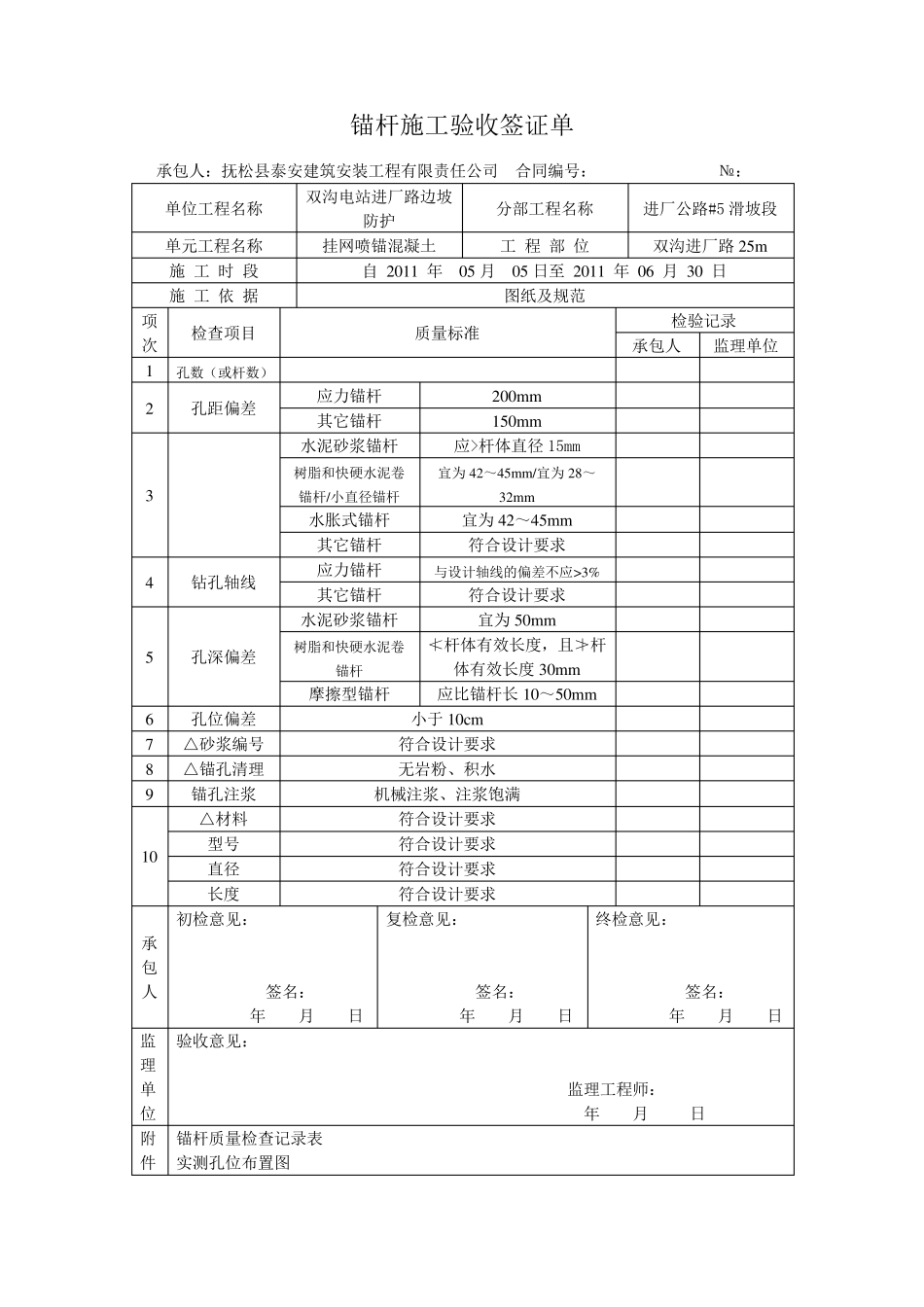

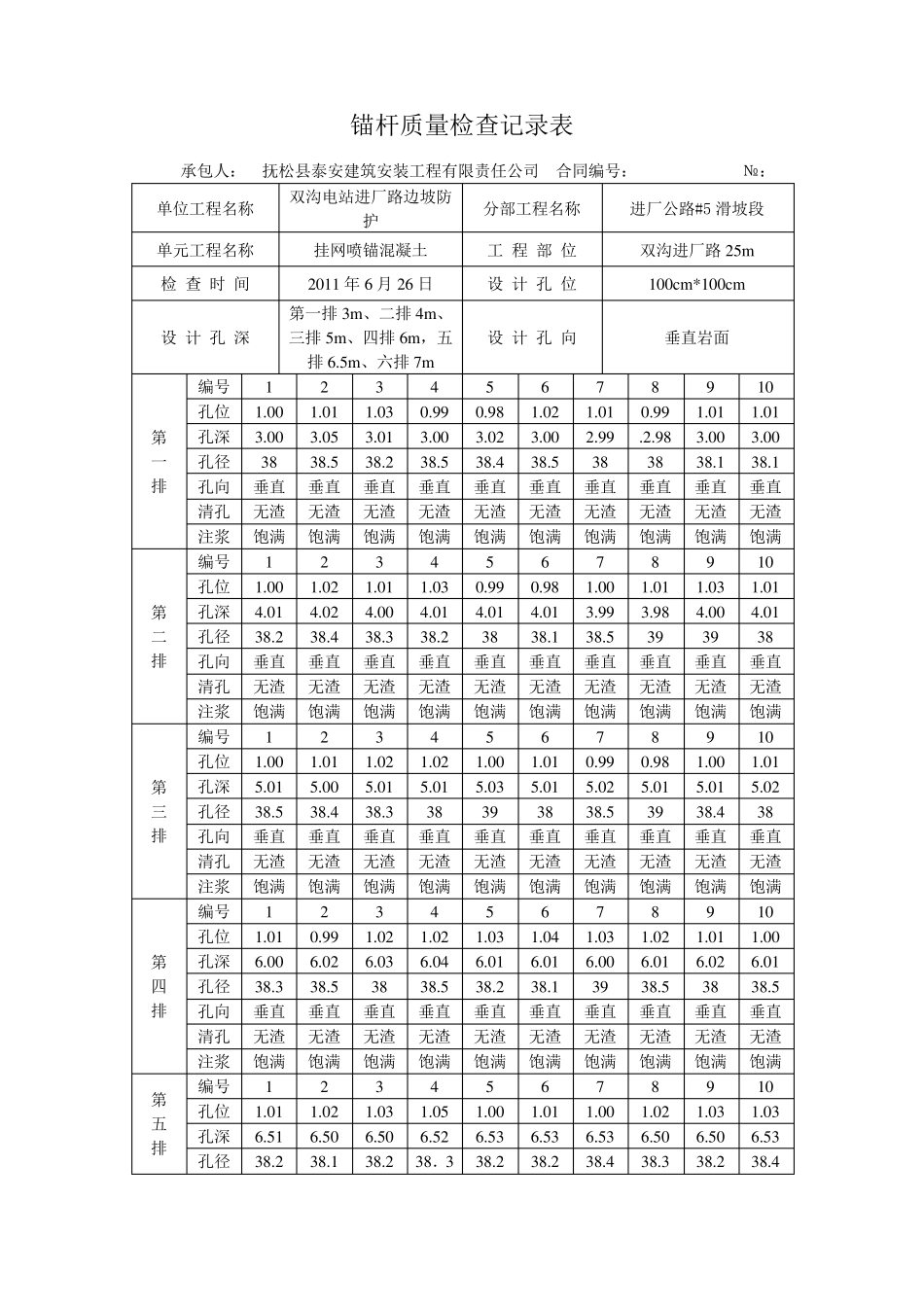

固结、回填灌浆(锚杆、排水孔)实测孔位布置图 承包人:抚松县泰安建筑安装工程有限责任公司 合同编号: №: 单位工程名称 双沟电站进厂路边坡防护 分部工程名称 进厂公路#5 滑坡段 单元工程名称 挂网喷锚混凝土 工 程 部 位 双沟进厂路 25m 施 工 时 段 自 2011 年 05 月 05 日至 2011 年 06 月 30 日 备注 制图: 校核: 年 月 日 锚杆施工验收签证单 承包人:抚松县泰安建筑安装工程有限责任公司 合同编号: №: 单位工程名称 双沟电站进厂路边坡防护 分部工程名称 进厂公路#5 滑坡段 单元工程名称 挂网喷锚混凝土 工 程 部 位 双沟进厂路 25m 施 工 时 段 自 2011 年 05 月 05 日至 2011 年 06 月 30 日 施 工 依 据 图纸及规范 项次 检查项目 质量标准 检验记录 承包人 监理单位 1 孔数(或杆数) 2 孔距偏差 应力锚杆 200m m 其它锚杆 150m m 3 水泥砂浆锚杆 应>杆体直径 15mm 树脂和快硬水泥卷锚杆/小直径锚杆 宜为 42~45m m /宜为 28~32m m 水胀式锚杆 宜为 42~45m m 其它锚杆 符合设计要求 4 钻孔轴线 应力锚杆 与设计轴线的偏差不应>3% 其它锚杆 符合设计要求 5 孔深偏差 水泥砂浆锚杆 宜为 50m m 树脂和快硬水泥卷锚杆 ≮杆体有效长度,且≯杆体有效长度30m m 摩擦型锚杆 应比锚杆长10~50m m 6 孔位偏差 小于10cm 7 △砂浆编号 符合设计要求 8 △锚孔清理 无岩粉、积水 9 锚孔注浆 机械注浆、注浆饱满 10 △材料 符合设计要求 型号 符合设计要求 直径 符合设计要求 长度 符合设计要求 承包人 初检意见: 签名: 年 月 日 复检意见: 签名: 年 月 日 终检意见: 签名: 年 月 日 监理单位 验收意见: 监理工程师: 年 月 日 附件 锚杆质量检查记录表 实 测 孔位布 置 图 锚杆质量检查记录表 承包人: 抚松县泰安建筑安装工程有限责任公司 合同编号: №: 单位工程名称 双沟电站进厂路边坡防护 分部工程名称 进厂公路#5 滑坡段 单元工程名称 挂网喷锚混凝土 工 程 部 位 双沟进厂路 25m 检 查 时 间 2011 年 6 月 26 日 设 计 孔 位 100cm *100cm 设 计 孔 深 第一排 3m 、二排 4m 、三排 5m 、四排 6m ,五排 6.5m 、六排 7m 设 计 孔 向 垂直岩面 第 一 排 编号 1 2 3...
