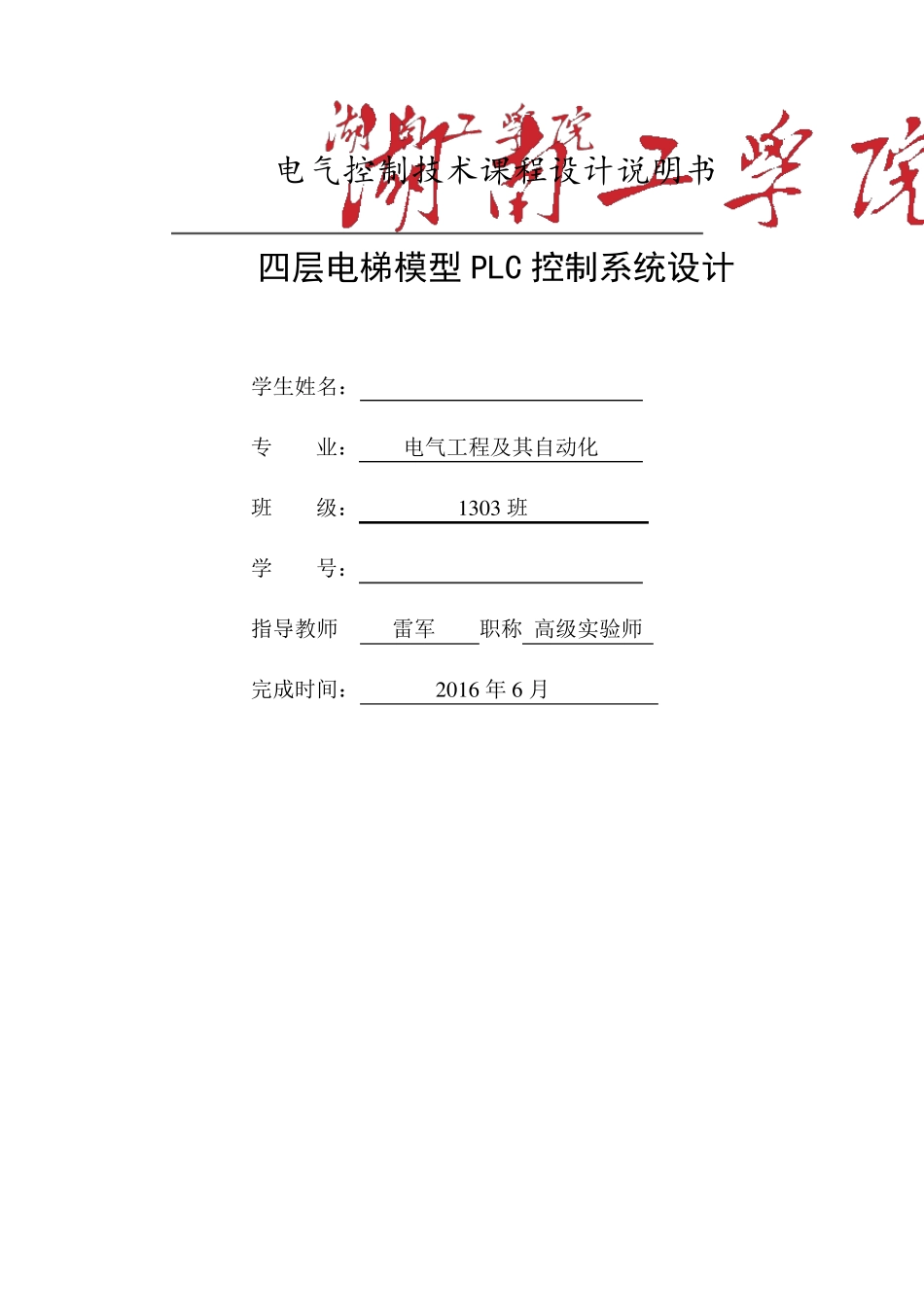

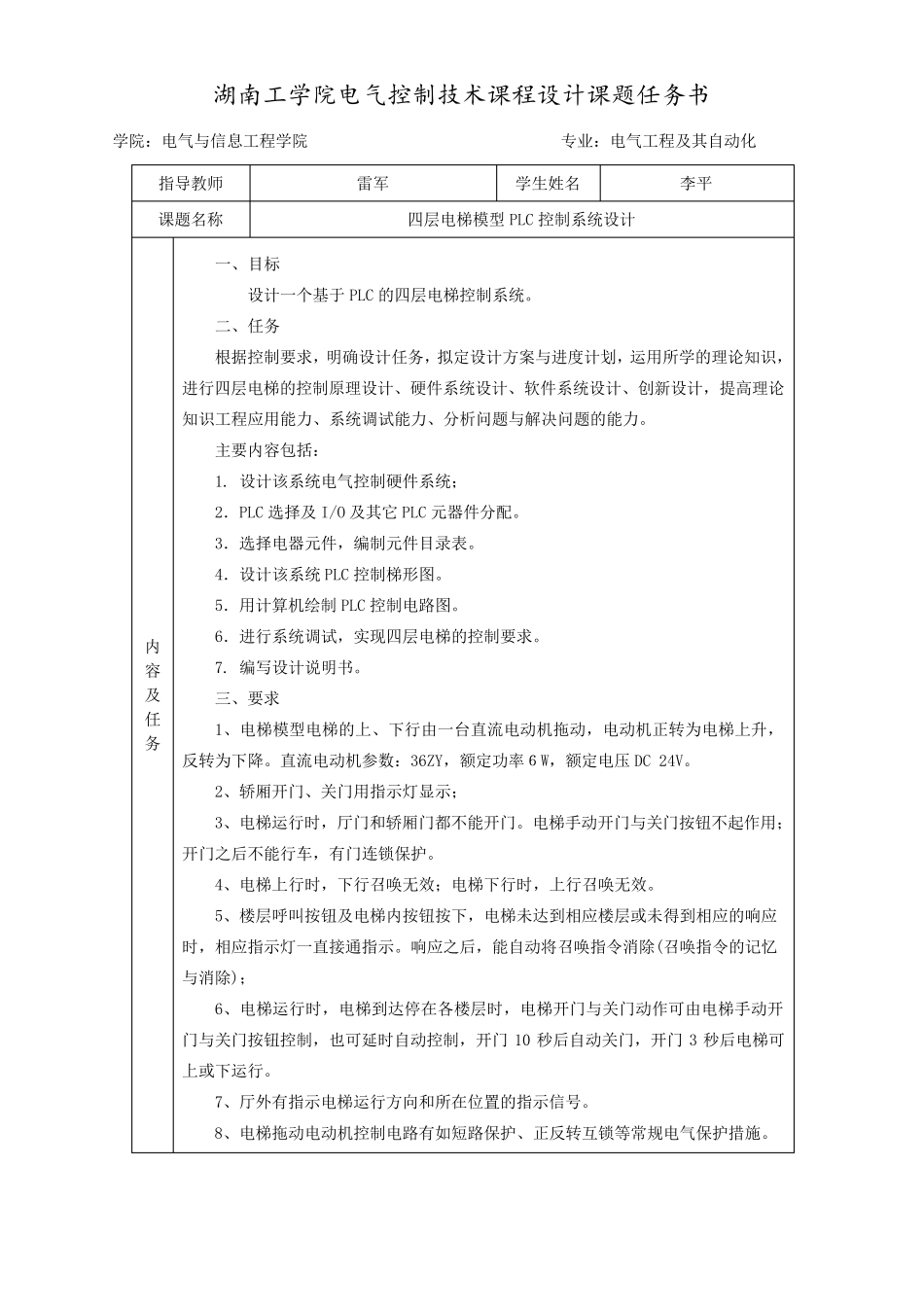

电气控制技术课程设计说明书 四层电梯模型PLC 控制系统设计 学生姓名： * * 专 业： 电气工程及其自动化 班 级： 1 3 0 3 班 学 号： ********** 指导教师 雷军 职称 高级实验师 完成时间： 2 0 1 6 年 6 月 湖南工学院电气控制技术课程设计课题任务书 学院：电气与信息工程学院 专业：电气工程及其自动化 指导教师 雷军 学生姓名 李平 课题名称 四层电梯模型PLC 控制系统设计 内容及任务 一、目标 设计一个基于 PLC 的四层电梯控制系统。 二、任务 根据控制要求，明确设计任务，拟定设计方案与进度计划，运用所学的理论知识，进行四层电梯的控制原理设计、硬件系统设计、软件系统设计、创新设计，提高理论知识工程应用能力、系统调试能力、分析问题与解决问题的能力。 主要内容包括： 1. 设计该系统电气控制硬件系统； 2．PLC 选择及I/O 及其它 PLC 元器件分配。 3．选择电器元件，编制元件目录表。 4．设计该系统PLC 控制梯形图。 5．用计算机绘制PLC 控制电路图。 6．进行系统调试，实现四层电梯的控制要求。 7. 编写设计说明书。 三、要求 1、电梯模型电梯的上、下行由一台直流电动机拖动，电动机正转为电梯上升，反转为下降。直流电动机参数：36ZY，额定功率６W，额定电压DC 24V。 2、轿厢开门、关门用指示灯显示； 3、电梯运行时，厅门和轿厢门都不能开门。电梯手动开门与关门按钮不起作 用；开门之 后 不能行车 ，有 门连 锁 保 护 。 4、电梯上行时，下行召 唤 无 效 ；电梯下行时，上行召 唤 无 效 。 5、楼 层呼 叫 按钮及电梯内按钮按下，电梯未 达 到 相 应楼 层或 未 得 到 相 应的响 应时，相 应指示灯一直接 通 指示。响 应之 后 ，能自动将 召 唤 指令 消 除 (召 唤 指令 的记 忆与消 除 )； 6、电梯运行时，电梯到 达 停 在 各 楼 层时，电梯开门与关门动作 可 由电梯手动开门与关门按钮控制，也 可 延 时自动控制，开门10 秒 后 自动关门，开门3 秒 后 电梯可上或 下运行。 7、厅外 有 指示电梯运行方向 和所在 位 置 的指示信号 。 8、电梯拖动电动机控制电路有 如 短 路保 护 、正反转互 锁 等 常 规 电气保 护 措 施 。 主要参考资料 [1]史国生主编，电气控制与可编程控制器技术［M］。北京：化学工业出版社，2012。 [2]于广庆主编，可编程控制器原...
