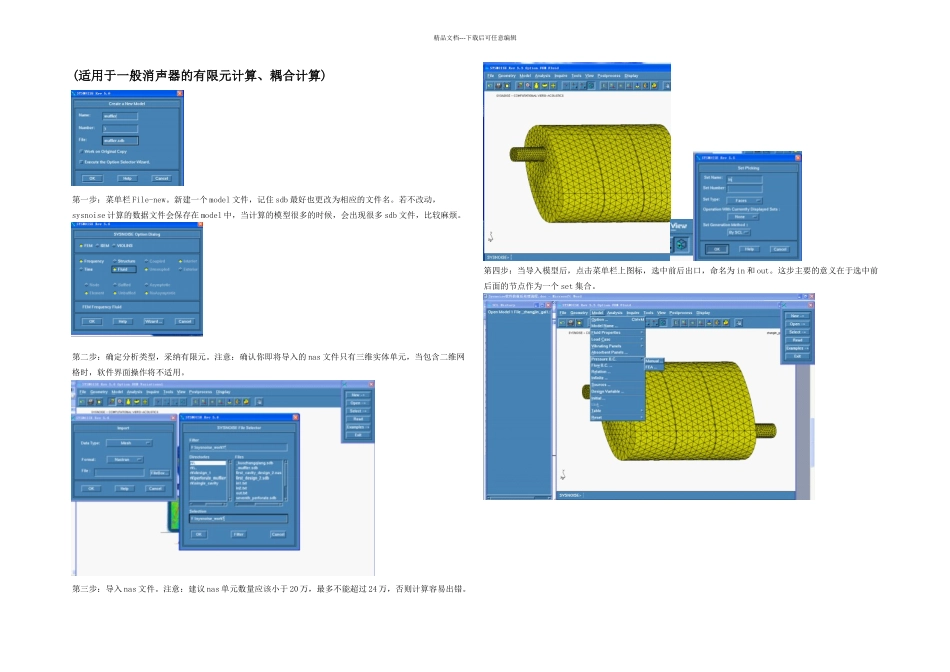

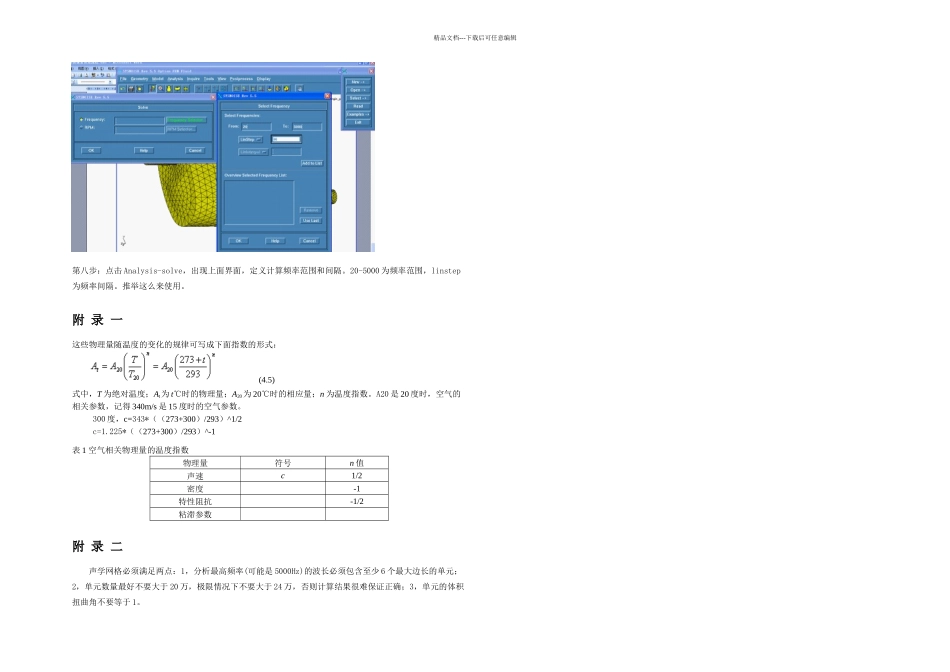

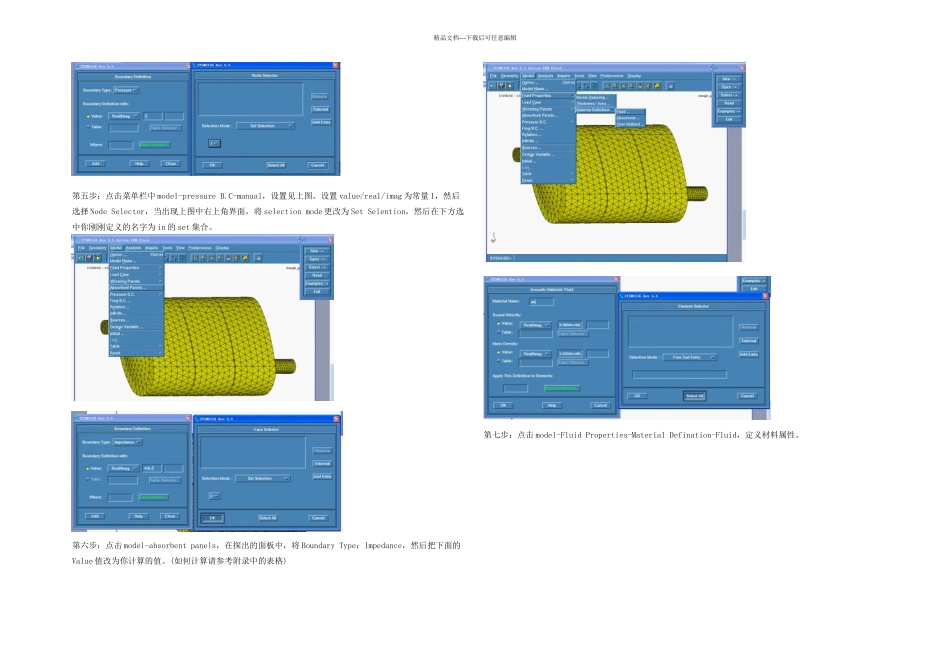

精品文档---下载后可任意编辑(适用于一般消声器的有限元计算、耦合计算)第一步:菜单栏 File-new。新建一个 model 文件,记住 sdb 最好也更改为相应的文件名。若不改动,sysnoise 计算的数据文件会保存在 model 中,当计算的模型很多的时候,会出现很多 sdb 文件,比较麻烦。第二步:确定分析类型,采纳有限元。注意:确认你即将导入的 nas 文件只有三维实体单元,当包含二维网格时,软件界面操作将不适用。第三步:导入 nas 文件。注意:建议 nas 单元数量应该小于 20 万,最多不能超过 24 万,否则计算容易出错。第四步:当导入模型后,点击菜单栏上图标,选中前后出口,命名为 in 和 out。这步主要的意义在于选中前后面的节点作为一个 set 集合。精品文档---下载后可任意编辑第五步:点击菜单栏中 model-pressure B.C-manual,设置见上图。设置 value/real/imag 为常量 1,然后选择 Node Selector,当出现上图中右上角界面,将 selection mode 更改为 Set Selention,然后在下方选中你刚刚定义的名字为 in 的 set 集合。第六步:点击 model-absorbent panels,在探出的面板中,将 Boundary Type:Impedance,然后把下面的Value 值改为你计算的值。(如何计算请参考附录中的表格)第七步:点击 model-Fluid Properties-Material Defination-Fluid,定义材料属性。精品文档---下载后可任意编辑第八步:点击 Analysis-solve,出现上面界面,定义计算频率范围和间隔。20-5000 为频率范围,linstep为频率间隔。推举这么来使用。附 录 一这些物理量随温度的变化的规律可写成下面指数的形式: (4.5)式中,T 为绝对温度;At为 t℃时的物理量;A20为 20℃时的相应量;n 为温度指数。A20 是 20 度时,空气的相关参数,记得 340m/s 是 15 度时的空气参数。300 度,c=343*((273+300)/293)^1/2c=1.225*((273+300)/293)^-1表 1 空气相关物理量的温度指数物理量符号n 值声速c1/2密度-1特性阻抗-1/2粘滞参数附 录 二声学网格必须满足两点:1,分析最高频率(可能是 5000Hz)的波长必须包含至少 6 个最大边长的单元;2,单元数量最好不要大于 20 万,极限情况下不要大于 24 万,否则计算结果很难保证正确;3,单元的体积扭曲角不要等于 1。
