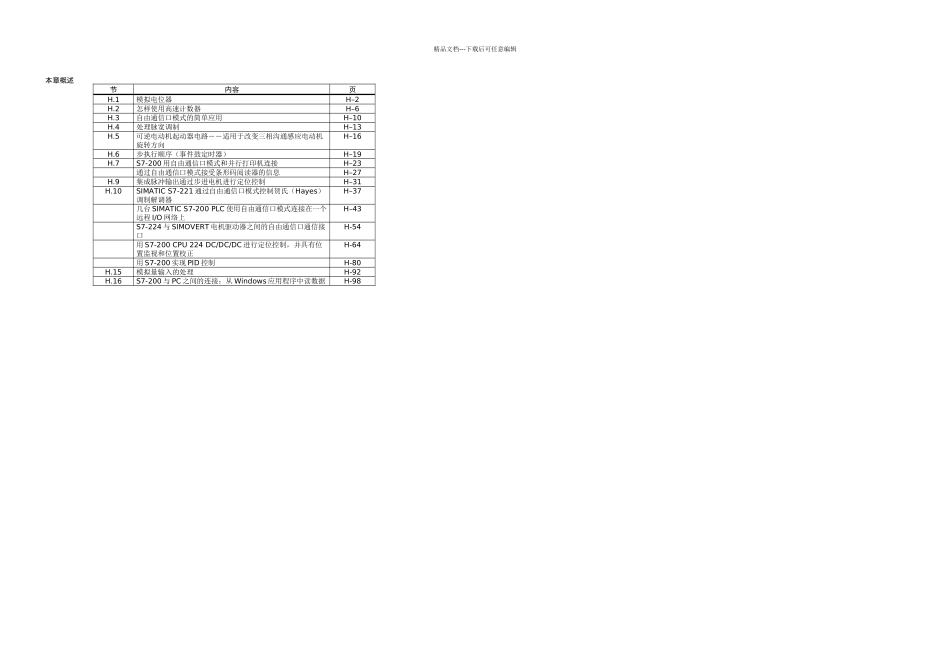

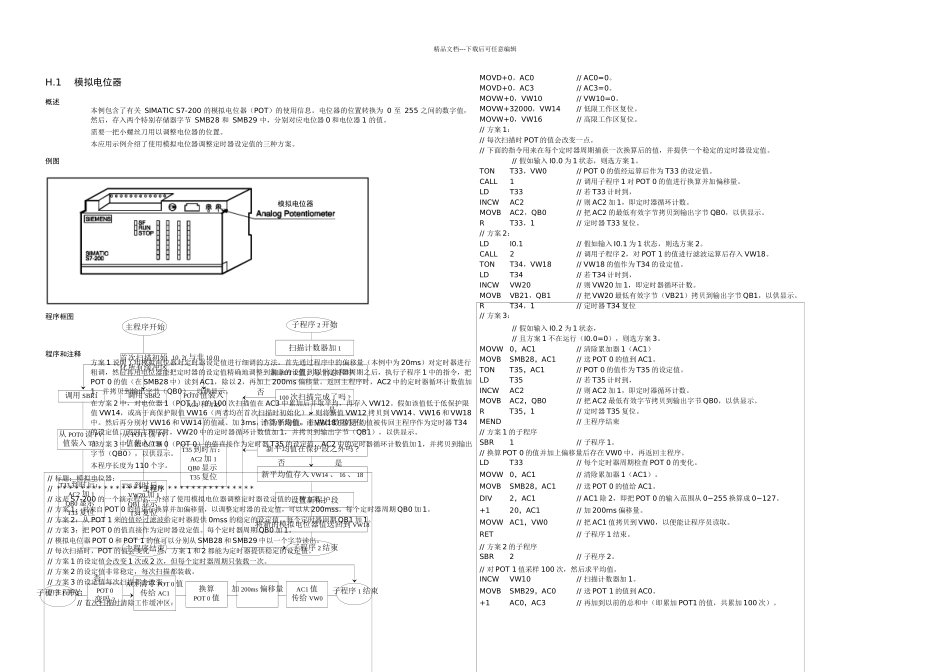

精品文档---下载后可任意编辑本章概述节内容页H.1模拟电位器H–2H.2怎样使用高速计数器H–6H.3自由通信口模式的简单应用H–10H.4处理脉宽调制H–13H.5可逆电动机起动器电路――适用于改变三相沟通感应电动机旋转方向H–16H.6步执行顺序（事件鼓定时器）H–19H.7S7-200 用自由通信口模式和并行打印机连接H–23通过自由通信口模式接受条形码阅读器的信息H–27H.9集成脉冲输出通过步进电机进行定位控制H–31H.10SIMATIC S7-221 通过自由通信口模式控制贺氏（Hayes）调制解调器H–37几台 SIMATIC S7-200 PLC 使用自由通信口模式连接在一个远程 I/O 网络上H–43S7-224 与 SIMOVERT 电机驱动器之间的自由通信口通信接口H-54用 S7-200 CPU 224 DC/DC/DC 进行定位控制，并具有位置监视和位置校正H-64用 S7-200 实现 PID 控制H-80H.15模拟量输入的处理H-92H.16S7-200 与 PC 之间的连接：从 Windows 应用程序中读数据H-98首次扫描初始化所有缓冲区主程序开始POT0 值装入AC1 和 T35调用 SBR1调用 SBR2从 POT0 读 PV值装入 T33从 POT1 读 PV值装入 T34T35 到时后：AC2 加 1QB0 显示T35 复位T33 到时后：AC2 加 1QB0 显示T33 复位T35 到时后：VW20 加 1QB1 显示T34 复位主程序结束10. 2( 与非 10.0)新平均值存入 VW14 、 16 、 18子程序 2 开始扫描计数器加 1加 POT 1 值到以前总和中计算平均值，扫描计数器复位100 次扫描完成了吗 ?新平均值在保护段之外吗 ?将新的模拟电位器值送回到 VW18设置新保护段子程序 2 结束否否是是否POT 0变吗 ?子程序 1 开始AC1 清零 POT 0 值传给 AC1换算POT 0 值加 200ms 偏移量AC1 值传给 VW0子程序 1 结束精品文档---下载后可任意编辑H.1模拟电位器概述本例包含了有关 SIMATIC S7-200 的模拟电位器（POT）的使用信息。电位器的位置转换为 0 至 255 之间的数字值，然后，存入两个特别存储器字节 SMB28 和 SMB29 中，分别对应电位器 0 和电位器 1 的值。需要一把小螺丝刀用以调整电位器的位置。本应用示例介绍了使用模拟电位器调整定时器设定值的三种方案。例图程序框图程序和注释方案 1 说明了用模拟电位器对定时器设定值进行细调的方法。首先通过程序中的偏移量（本例中为 20ms）对定时器进行粗调，然后再用电位器能把定时器的设定值精确地调整到满意的设置。每个定时器周期之后，执行子程序 1 中的指令，把PO...
