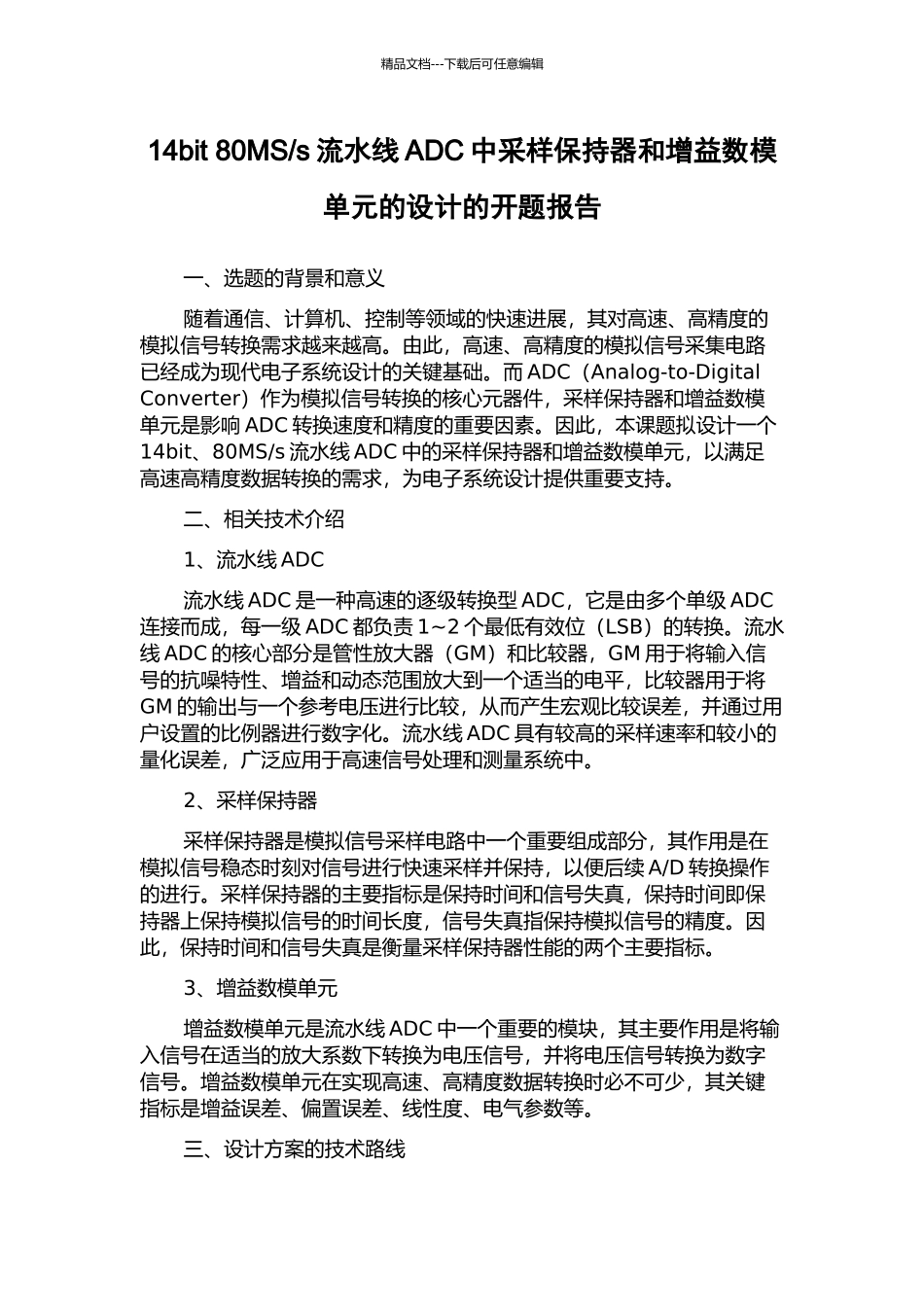

精品文档---下载后可任意编辑14bit 80MS/s 流水线 ADC 中采样保持器和增益数模单元的设计的开题报告一、选题的背景和意义随着通信、计算机、控制等领域的快速进展,其对高速、高精度的模拟信号转换需求越来越高。由此,高速、高精度的模拟信号采集电路已经成为现代电子系统设计的关键基础。而 ADC(Analog-to-Digital Converter)作为模拟信号转换的核心元器件,采样保持器和增益数模单元是影响 ADC 转换速度和精度的重要因素。因此,本课题拟设计一个14bit、80MS/s 流水线 ADC 中的采样保持器和增益数模单元,以满足高速高精度数据转换的需求,为电子系统设计提供重要支持。二、相关技术介绍1、流水线 ADC流水线 ADC 是一种高速的逐级转换型 ADC,它是由多个单级 ADC连接而成,每一级 ADC 都负责 1~2 个最低有效位(LSB)的转换。流水线 ADC 的核心部分是管性放大器(GM)和比较器,GM 用于将输入信号的抗噪特性、增益和动态范围放大到一个适当的电平,比较器用于将GM 的输出与一个参考电压进行比较,从而产生宏观比较误差,并通过用户设置的比例器进行数字化。流水线 ADC 具有较高的采样速率和较小的量化误差,广泛应用于高速信号处理和测量系统中。2、采样保持器采样保持器是模拟信号采样电路中一个重要组成部分,其作用是在模拟信号稳态时刻对信号进行快速采样并保持,以便后续 A/D 转换操作的进行。采样保持器的主要指标是保持时间和信号失真,保持时间即保持器上保持模拟信号的时间长度,信号失真指保持模拟信号的精度。因此,保持时间和信号失真是衡量采样保持器性能的两个主要指标。3、增益数模单元增益数模单元是流水线 ADC 中一个重要的模块,其主要作用是将输入信号在适当的放大系数下转换为电压信号,并将电压信号转换为数字信号。增益数模单元在实现高速、高精度数据转换时必不可少,其关键指标是增益误差、偏置误差、线性度、电气参数等。三、设计方案的技术路线精品文档---下载后可任意编辑设计方案的技术路线是:首先确定涉及到的系统结构、采样保持器和增益数模单元的电路设计方案和实现方法;然后对整个系统进行联合建模和优化验证;最后进行芯片制作、测试和封装,并针对不同的实际应用环境进行量产。四、预期成果和进度安排本课题设计的预期成果是:实现一个 14bit、80MS/s 流水线 ADC中采样保持器和增益数模单元的设计方案,并在实际应用环境中进行验证。估计完成初步电路设计和仿真模拟工...
