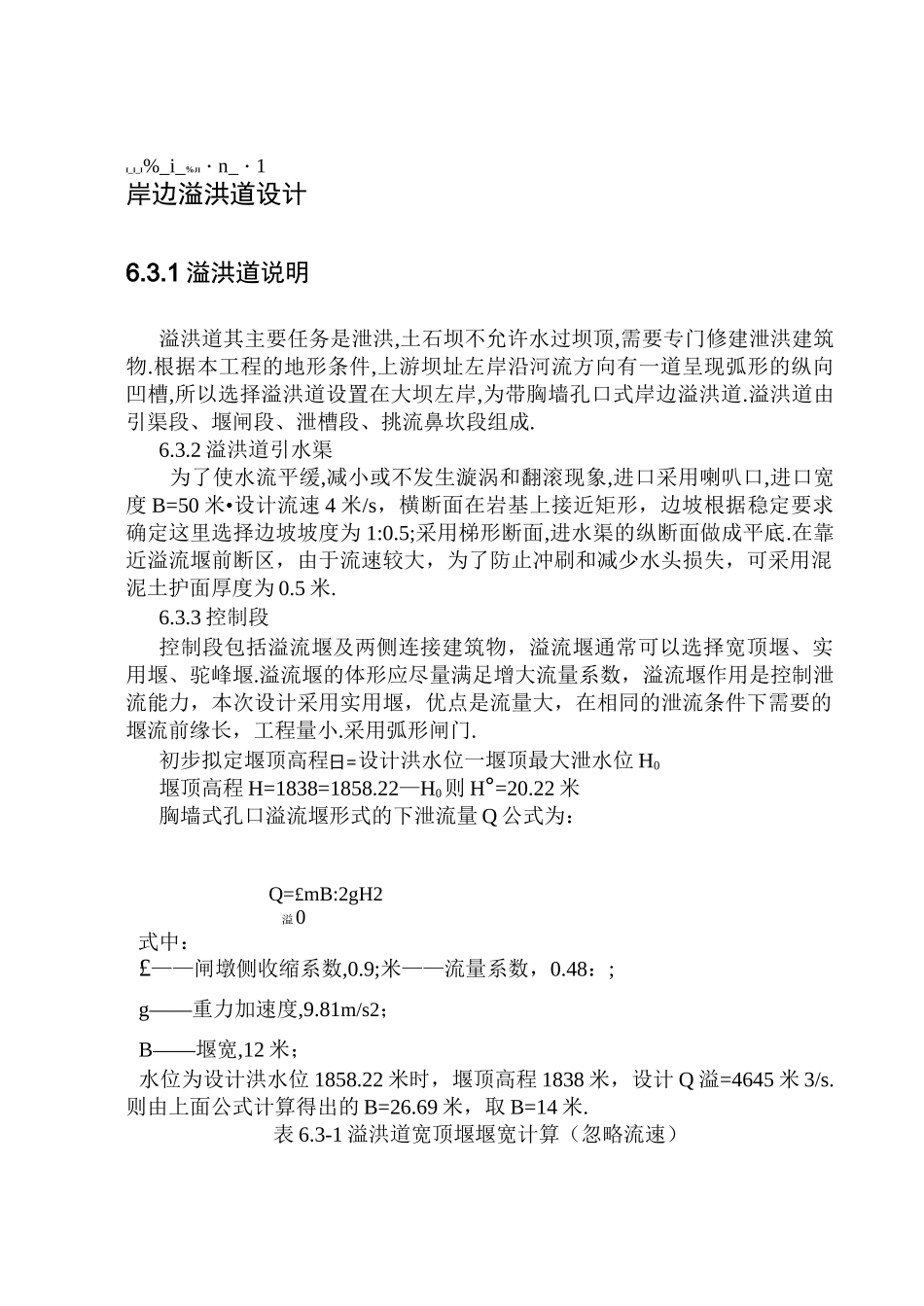

岸边溢洪道设计[详细]

I_I_I%_i_%JI・n_・1岸边溢洪道设计6.3.1 溢洪道说明溢洪道其主要任务是泄洪,土石坝不允许水过坝顶,需要专门修建泄洪建筑物.根据本工程的地形条件,上游坝址左岸沿河流方向有一道呈现弧形的纵向凹槽,所以选择溢洪道设置在大坝左岸,为带胸墙孔口式岸边溢洪道.溢洪道由引渠段、堰闸段、泄槽段、挑流鼻坎段组成.6.3.2 溢洪道引水渠为了使水流平缓,减小或不发生漩涡和翻滚现象,进口采用喇叭口,进口宽度 B=50 米•设计流速 4 米/s，横断面在岩基上接近矩形，边坡根据稳定要求确定这里选择边坡坡度为 1:0.5;采用梯形断面,进水渠的纵断面做成平底.在靠近溢流堰前断区，由于流速较大，为了防止冲刷和减少水头损失，可采用混泥土护面厚度为 0.5 米.6.3.3 控制段控制段包括溢流堰及两侧连接建筑物，溢流堰通常可以选择宽顶堰、实用堰、驼峰堰.溢流堰的体形应尽量满足增大流量系数，溢流堰作用是控制泄流能力，本次设计采用实用堰，优点是流量大，在相同的泄流条件下需要的堰流前缘长，工程量小.采用弧形闸门.初步拟定堰顶高程日=设计洪水位一堰顶最大泄水位 H0堰顶高程 H=1838=1858.22—H0则 H°=20.22 米胸墙式孔口溢流堰形式的下泄流量 Q 公式为：Q=£mB:2gH2溢0式中：£——闸墩侧收缩系数,0.9;米——流量系数，0.48：;g——重力加速度,9.81m/s2；B——堰宽,12 米；水位为设计洪水位 1858.22 米时，堰顶高程 1838 米，设计 Q 溢=4645 米 3/s.则由上面公式计算得出的 B=26.69 米，取 B=14 米.表 6.3-1 溢洪道宽顶堰堰宽计算（忽略流速）计算情况上游水位流量 Q堰上水头 H0流量系数控制堰宽 nb可以得x1.8527.5计算取 b=28 米,孔口数 2 孔，弧形工作闸门取值 14x19 米(宽 x 高).中墩厚 3米,边墩宽 1 米，闸室宽度=14x2+3+2x1=33 米.堰面曲线的确定开敞式堰面曲线,幂曲线按式(7-2)计算:Xn=KHn-1y(7-2)d式中 Hd——堰面曲线定型设计水头,对于上游堰高 P1±1.33Hd 的高堰,取Hd=(0.75〜0.95)H 米 ax,对于 P1v1.33Hd 的低堰，取 Hd=(0.65〜O.85)H 米 ax,H米 ax 为校核流量下的堰上水头.x、y――原点下游堰面曲线横、纵坐标；n――与上游堰坡有关的指数，见表 A.1.1;k——当 p1/Hd>1.0 时,k 值见表 A.1.1,当 P1/HdW1.0 时，取 k=2.0〜22本次设计 Hd=O.8H 米 ax=0.8x24.45=19.56 米,P1=Hd=19.56=19.56，则引水渠底板高程为 1818.44 米.p2=0.6Hd〜1.33Hd=18 米.根据表 A.1.1 确定堰面参数...
