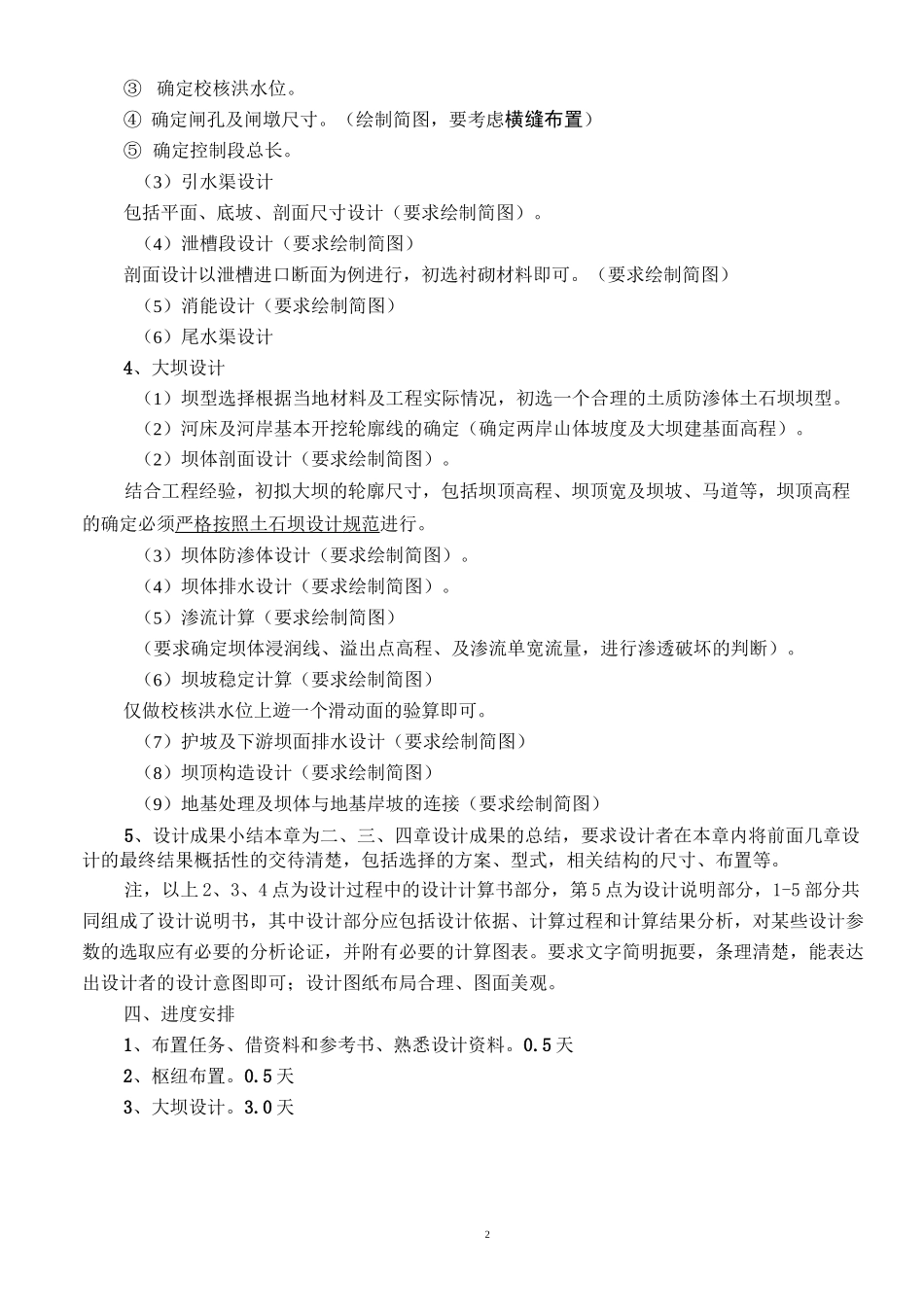

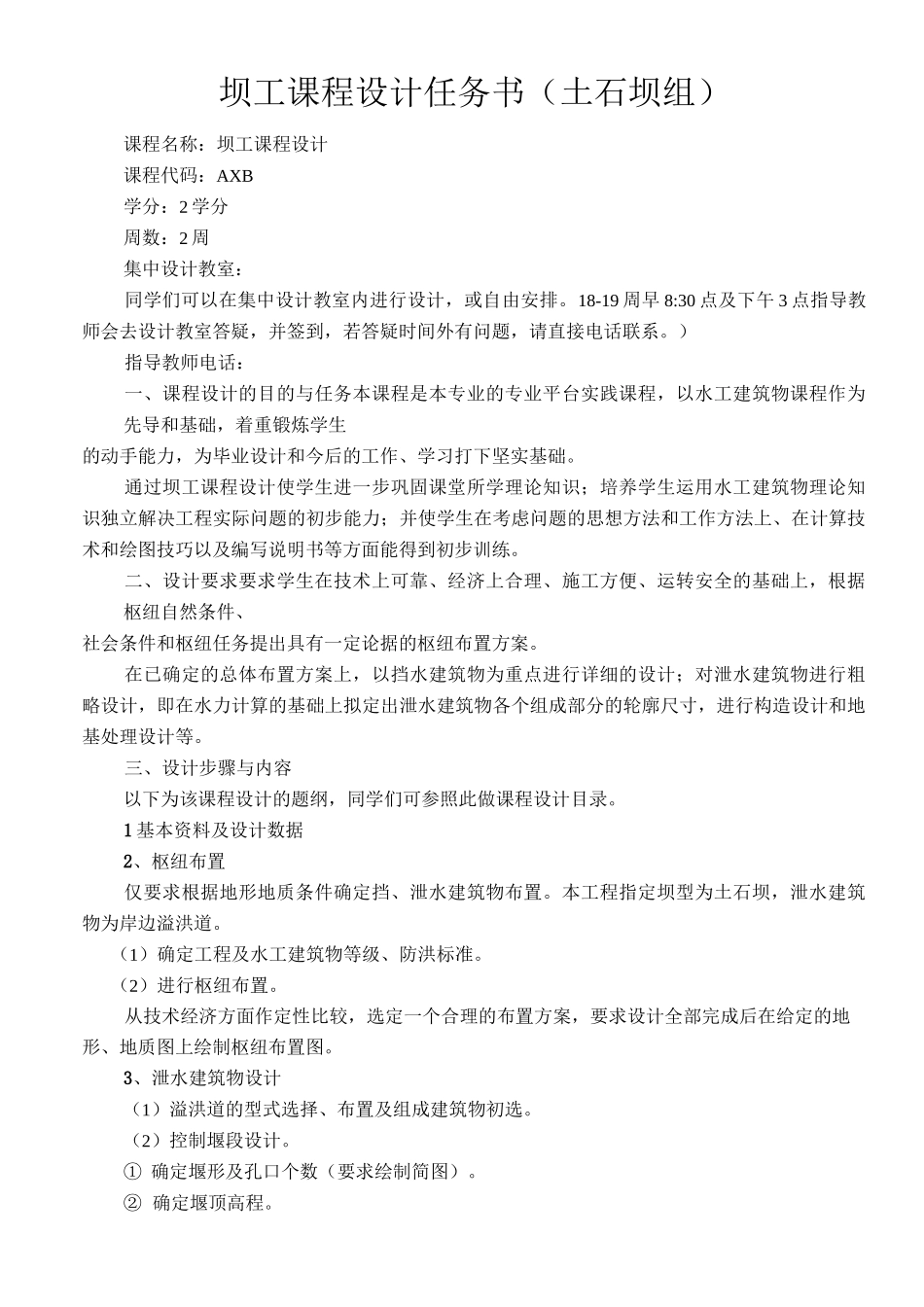

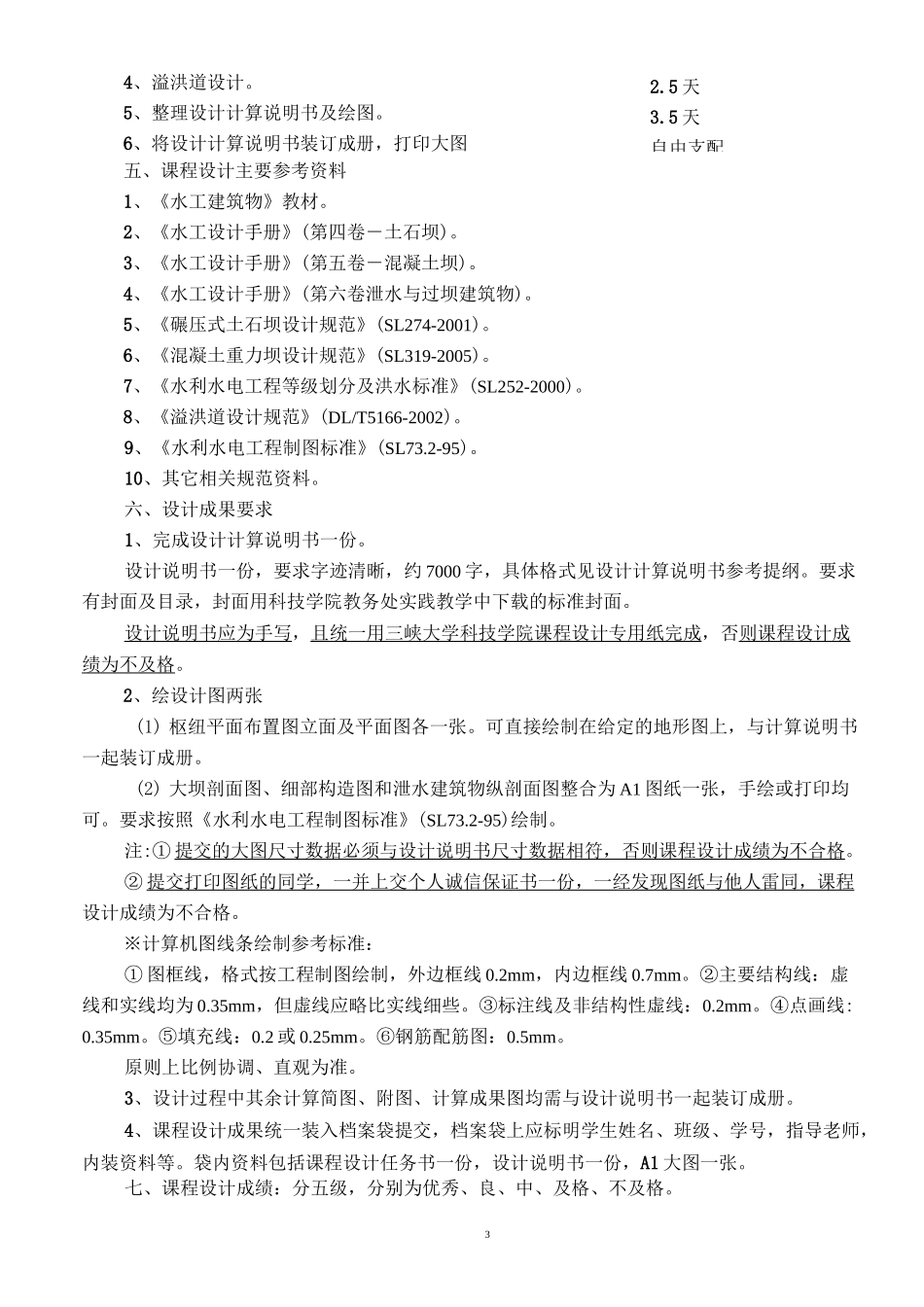

坝工课程设计任务书(土石坝组)课程名称:坝工课程设计课程代码:AXB学分:2 学分周数:2 周集中设计教室:同学们可以在集中设计教室内进行设计,或自由安排。18-19 周早 8:30 点及下午 3 点指导教师会去设计教室答疑,并签到,若答疑时间外有问题,请直接电话联系。)指导教师电话:一、课程设计的目的与任务本课程是本专业的专业平台实践课程,以水工建筑物课程作为先导和基础,着重锻炼学生的动手能力,为毕业设计和今后的工作、学习打下坚实基础。通过坝工课程设计使学生进一步巩固课堂所学理论知识;培养学生运用水工建筑物理论知识独立解决工程实际问题的初步能力;并使学生在考虑问题的思想方法和工作方法上、在计算技术和绘图技巧以及编写说明书等方面能得到初步训练。二、设计要求要求学生在技术上可靠、经济上合理、施工方便、运转安全的基础上,根据枢纽自然条件、社会条件和枢纽任务提出具有一定论据的枢纽布置方案。在已确定的总体布置方案上,以挡水建筑物为重点进行详细的设计;对泄水建筑物进行粗略设计,即在水力计算的基础上拟定出泄水建筑物各个组成部分的轮廓尺寸,进行构造设计和地基处理设计等。三、设计步骤与内容以下为该课程设计的题纲,同学们可参照此做课程设计目录。1 基本资料及设计数据2、枢纽布置仅要求根据地形地质条件确定挡、泄水建筑物布置。本工程指定坝型为土石坝,泄水建筑物为岸边溢洪道。(1)确定工程及水工建筑物等级、防洪标准。(2)进行枢纽布置。从技术经济方面作定性比较,选定一个合理的布置方案,要求设计全部完成后在给定的地形、地质图上绘制枢纽布置图。3、泄水建筑物设计(1)溢洪道的型式选择、布置及组成建筑物初选。(2)控制堰段设计。① 确定堰形及孔口个数(要求绘制简图)。② 确定堰顶高程。2③ 确定校核洪水位。④ 确定闸孔及闸墩尺寸。(绘制简图,要考虑横缝布置)⑤ 确定控制段总长。(3)引水渠设计包括平面、底坡、剖面尺寸设计(要求绘制简图)。(4)泄槽段设计(要求绘制简图)剖面设计以泄槽进口断面为例进行,初选衬砌材料即可。(要求绘制简图)(5)消能设计(要求绘制简图)(6)尾水渠设计4、大坝设计(1)坝型选择根据当地材料及工程实际情况,初选一个合理的土质防渗体土石坝坝型。(2)河床及河岸基本开挖轮廓线的确定(确定两岸山体坡度及大坝建基面高程)。(2)坝体剖面设计(要求绘制简图)。结合工程经验,初拟大坝的轮廓尺寸,包括坝顶高程、...
