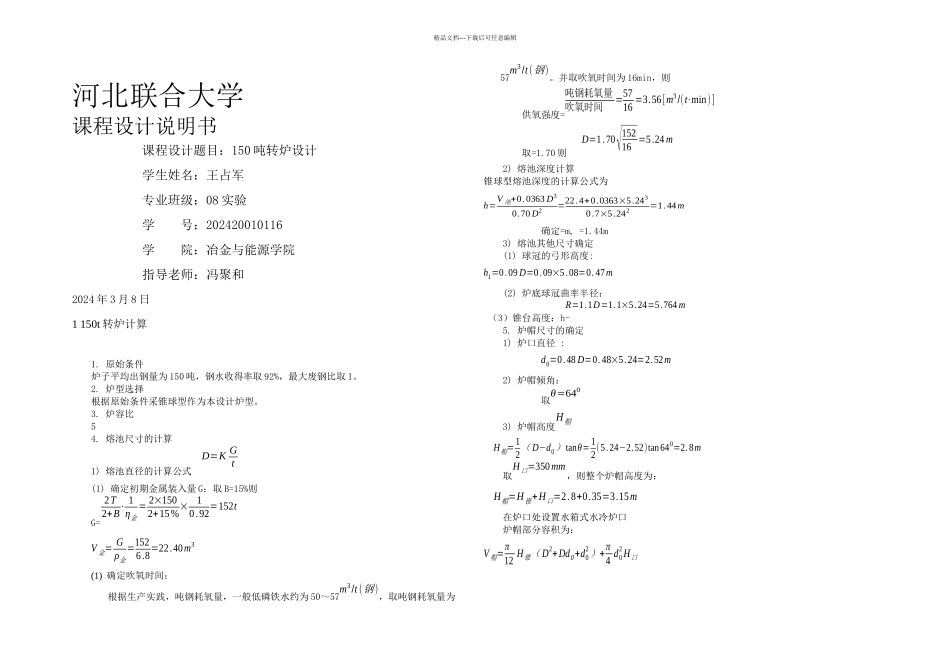

t转炉课程设计_第1页
1/12
t转炉课程设计_第2页
2/12
t转炉课程设计_第3页
3/12
精品文档---下载后可任意编辑河北联合大学课程设计说明书课程设计题目:150 吨转炉设计学生姓名:王占军专业班级:08 实验学 号:202420010116学 院:冶金与能源学院指导老师:冯聚和2024 年 3 月 8 日1 150t 转炉计算1. 原始条件 炉子平均出钢量为 150 吨,钢水收得率取 92%,最大废钢比取 1。2. 炉型选择根据原始条件采锥球型作为本设计炉型。3. 炉容比54. 熔池尺寸的计算1) 熔池直径的计算公式 D=K Gt(1) 确定初期金属装入量 G:取 B=15%则G=2T2+B⋅ 1η金= 2×1502+15%×10.92=152tV 金= Gρ金=1526.8=22.40m3(1) 确定吹氧时间:根据生产实践,吨钢耗氧量,一般低磷铁水约为 50~57m3/t (钢),取吨钢耗氧量为57m3/t (钢)。并取吹氧时间为 16min,则 供氧强度=吨钢耗氧量吹氧时间=5716 =3.56[m3/(t⋅min)]取=1.70 则 D=1.70√15216 =5.24 m2) 熔池深度计算锥球型熔池深度的计算公式为h=V 池+0.0363 D30.70 D2=22.4+0.0363×5.2430.7×5.242=1.44m 确定=m, =1.44m3) 熔池其他尺寸确定(1) 球冠的弓形高度:h1=0.09 D=0.09×5.08=0. 47m(2) 炉底球冠曲率半径: R=1.1D=1.1×5.24=5.764 m (3)锥台高度:h-5. 炉帽尺寸的确定1) 炉口直径 :d0=0.48 D=0. 48×5.24=2.52m2) 炉帽倾角:取θ=6403) 炉帽高度H帽H帽=12 ( D−d0) tanθ=12(5.24−2.52)tan640=2.8m取H口=350mm,则整个炉帽高度为:H帽=H锥+H口=2.8+0.35=3.15m在炉口处设置水箱式水冷炉口炉帽部分容积为:V 帽=π12 H锥( D2+Dd0+d02)+π4 d02H口精品文档---下载后可任意编辑=π12 ×3.14×(5.242+5.24×2.52+2.522)+π4 ×2.522×0.35¿43.57m36. 炉身尺寸确定1) 炉膛直径D膛=D=m(无加厚段)5,可求出炉子总容积为V 容=1.05×150=157.5m3V 身=V 总−V 池−V 帽=157.5−22. 4−43.57=91.53m33) 炉身高度H身=V 身π4 ×D2=91.53π4 ×5.242=4.25m4) 炉型内高H内=h+H 帽+H身=1.44+2.8+4.25=8.49m7. 出钢口尺寸的确定1)出钢口直径dT=√63+1.75T=√63+1.75×150≈18(cm)=0.18m2) 出钢口衬砖外径d ST=6dT=6×0.18=1.08m3) 出钢口长度LT=7 dT=7×0.18=1.26m4) 出钢口倾角:取β=1608. 炉衬厚度确定炉身工作层选 750mm,永久层 150mm,填充层 100mm,总厚度为 750+150+100=1000mm炉壳内径为D壳内=5.24+2=7.24m炉帽工作层均选 550mm, 炉底工作层选 600mm,炉帽永久层为 150mm,炉底永久层用标...
