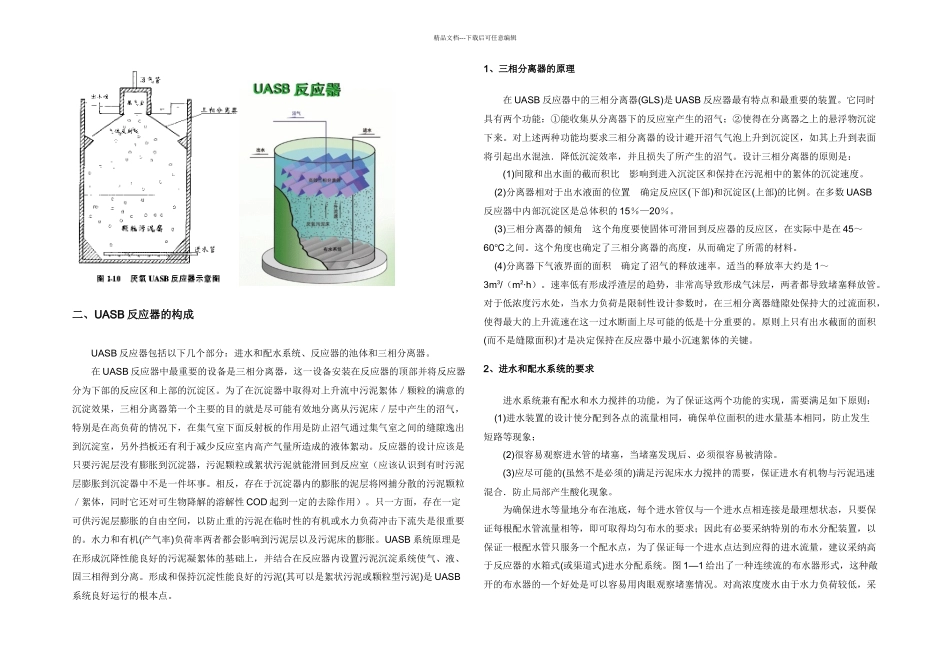

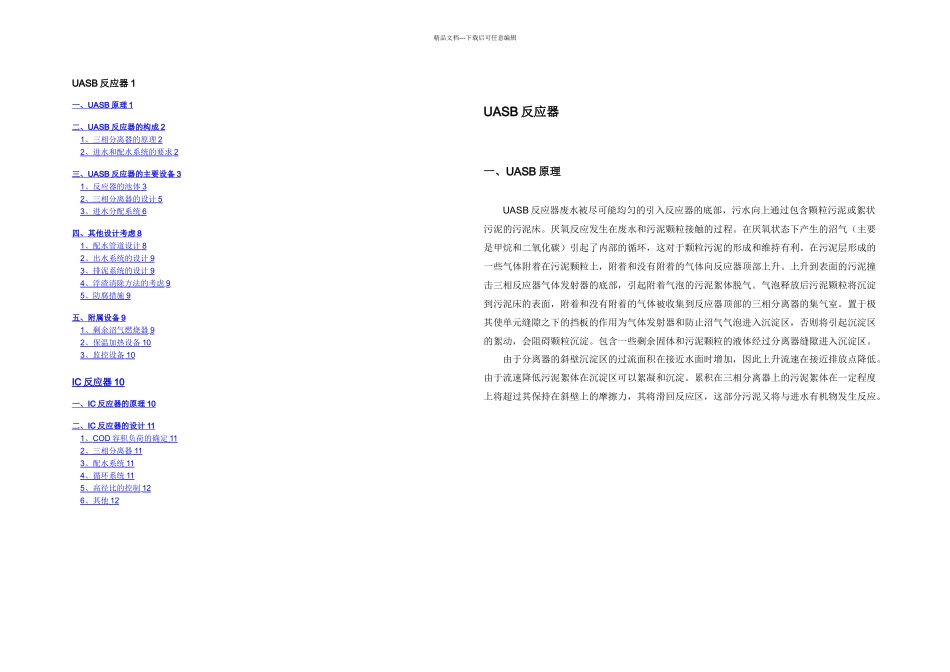

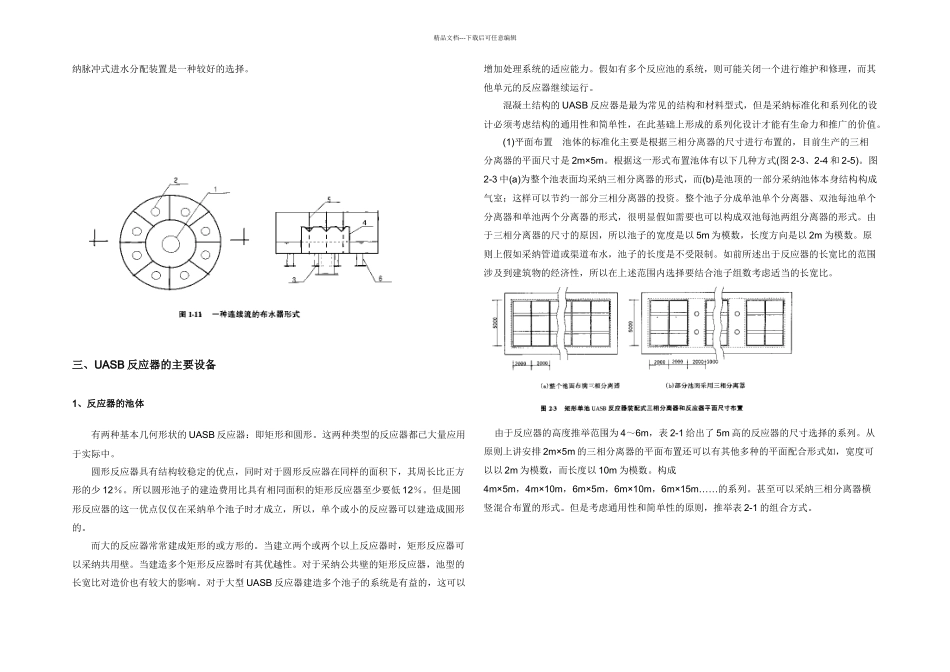

精品文档---下载后可任意编辑UASB 反应器 1一、 UASB 原理 1 二、 UASB 反应器的构成 2 1 、三相分离器的原理 2 2 、进水和配水系统的要求 2 三、 UASB 反应器的主要设备 3 1 、反应器的池体 3 2 、三相分离器的设计 5 3 、进水分配系统 6 四、其他设计考虑 8 1 、配水管道设计 8 2 、出水系统的设计 9 3 、排泥系统的设计 9 4 、浮渣清除方法的考虑 9 5 、防腐措施 9 五、附属设备 9 1 、剩余沼气燃烧器 9 2 、保温加热设备 10 3 、监控设备 10 IC 反应器 10 一、 IC 反应器的原理 10 二、 IC 反应器的设计 11 1 、 COD 容积负荷的确定 11 2 、三相分离器 11 3 、配水系统 11 4 、循环系统 11 5 、高径比的控制 12 6 、其他 12 UASB 反应器一、UASB 原理UASB 反应器废水被尽可能均匀的引入反应器的底部，污水向上通过包含颗粒污泥或絮状污泥的污泥床。厌氧反应发生在废水和污泥颗粒接触的过程。在厌氧状态下产生的沼气（主要是甲烷和二氧化碳）引起了内部的循环，这对于颗粒污泥的形成和维持有利。在污泥层形成的一些气体附着在污泥颗粒上，附着和没有附着的气体向反应器顶部上升。上升到表面的污泥撞击三相反应器气体发射器的底部，引起附着气泡的污泥絮体脱气。气泡释放后污泥颗粒将沉淀到污泥床的表面，附着和没有附着的气体被收集到反应器顶部的三相分离器的集气室。置于极其使单元缝隙之下的挡板的作用为气体发射器和防止沼气气泡进入沉淀区，否则将引起沉淀区的絮动，会阻碍颗粒沉淀。包含一些剩余固体和污泥颗粒的液体经过分离器缝隙进入沉淀区。由于分离器的斜壁沉淀区的过流面积在接近水面时增加，因此上升流速在接近排放点降低。由于流速降低污泥絮体在沉淀区可以絮凝和沉淀。累积在三相分离器上的污泥絮体在一定程度上将超过其保持在斜壁上的摩擦力，其将滑回反应区，这部分污泥又将与进水有机物发生反应。精品文档---下载后可任意编辑二、UASB 反应器的构成UASB 反应器包括以下几个部分：进水和配水系统、反应器的池体和三相分离器。在 UASB 反应器中最重要的设备是三相分离器，这一设备安装在反应器的顶部并将反应器分为下部的反应区和上部的沉淀区。为了在沉淀器中取得对上升流中污泥絮体／颗粒的满意的沉淀效果，三相分离器第一个主要的目的就是尽可能有效地分离从污泥床／层中产生的沼气，特别是在高负荷的情况下，在集气室下面...
