USB2.0接口芯片系统架构设计与数字部分实现的开题报告

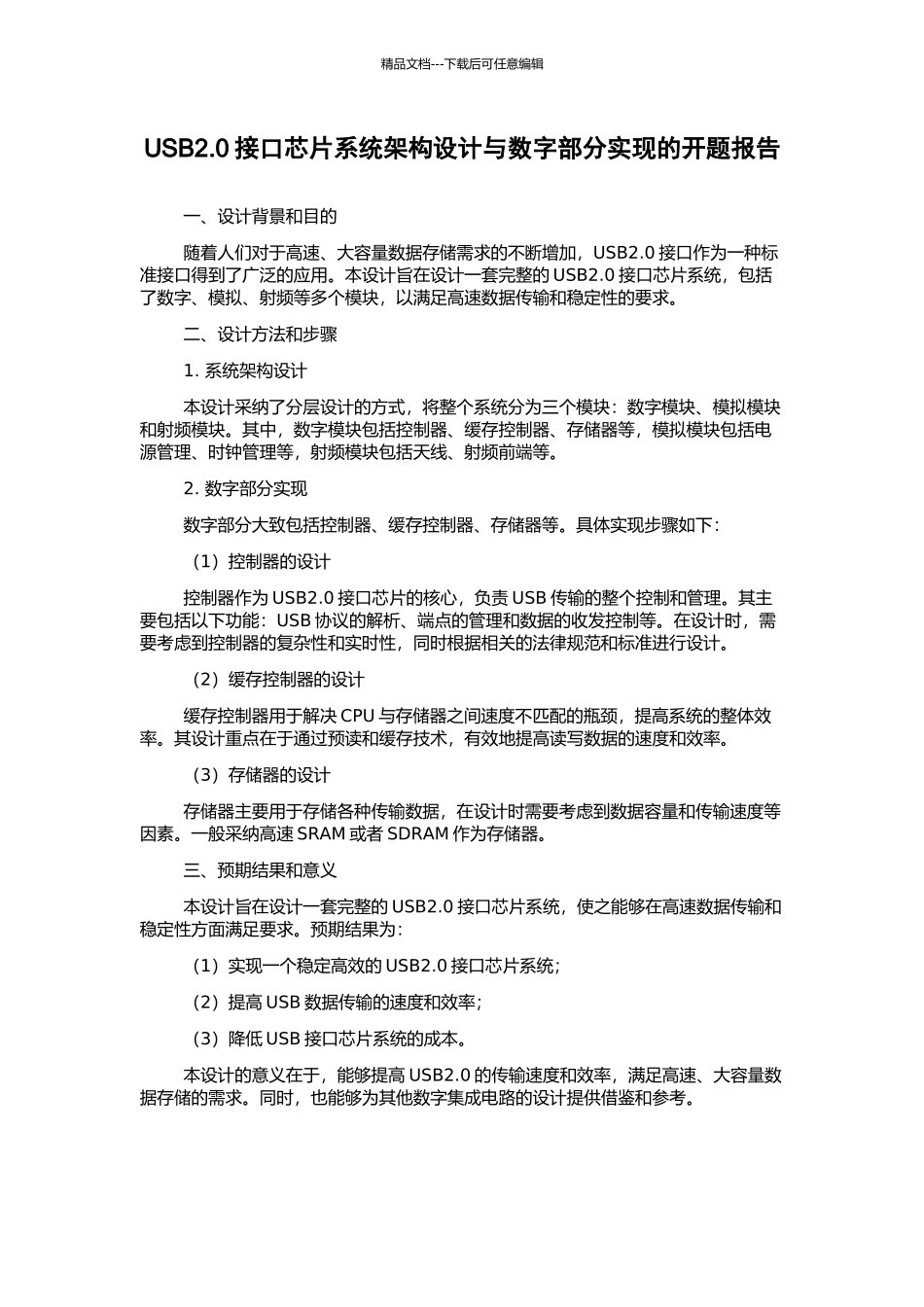

USB2.0接口芯片系统架构设计与数字部分实现的开题报告_第1页
1/1
精品文档---下载后可任意编辑USB2.0 接口芯片系统架构设计与数字部分实现的开题报告一、设计背景和目的随着人们对于高速、大容量数据存储需求的不断增加,USB2.0 接口作为一种标准接口得到了广泛的应用。本设计旨在设计一套完整的 USB2.0 接口芯片系统,包括了数字、模拟、射频等多个模块,以满足高速数据传输和稳定性的要求。二、设计方法和步骤1. 系统架构设计本设计采纳了分层设计的方式,将整个系统分为三个模块:数字模块、模拟模块和射频模块。其中,数字模块包括控制器、缓存控制器、存储器等,模拟模块包括电源管理、时钟管理等,射频模块包括天线、射频前端等。2. 数字部分实现数字部分大致包括控制器、缓存控制器、存储器等。具体实现步骤如下:(1)控制器的设计控制器作为 USB2.0 接口芯片的核心,负责 USB 传输的整个控制和管理。其主要包括以下功能:USB 协议的解析、端点的管理和数据的收发控制等。在设计时,需要考虑到控制器的复杂性和实时性,同时根据相关的法律规范和标准进行设计。(2)缓存控制器的设计缓存控制器用于解决 CPU 与存储器之间速度不匹配的瓶颈,提高系统的整体效率。其设计重点在于通过预读和缓存技术,有效地提高读写数据的速度和效率。(3)存储器的设计存储器主要用于存储各种传输数据,在设计时需要考虑到数据容量和传输速度等因素。一般采纳高速 SRAM 或者 SDRAM 作为存储器。三、预期结果和意义本设计旨在设计一套完整的 USB2.0 接口芯片系统,使之能够在高速数据传输和稳定性方面满足要求。预期结果为:(1)实现一个稳定高效的 USB2.0 接口芯片系统;(2)提高 USB 数据传输的速度和效率;(3)降低 USB 接口芯片系统的成本。本设计的意义在于,能够提高 USB2.0 的传输速度和效率,满足高速、大容量数据存储的需求。同时,也能够为其他数字集成电路的设计提供借鉴和参考。
