Visio对MySQL数据库反向工程生成ER数据库模型图

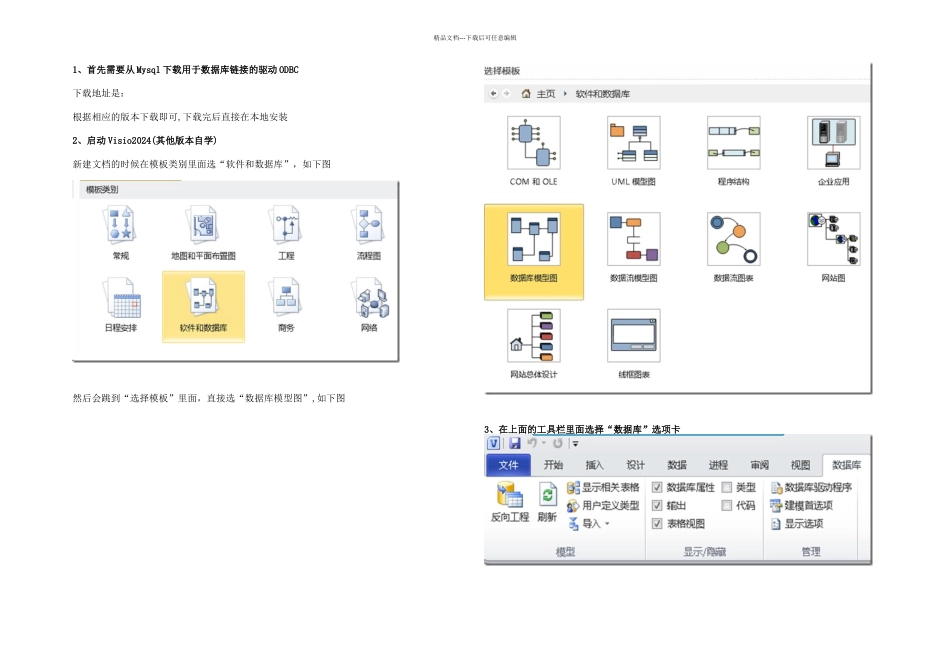

Visio对MySQL数据库反向工程生成ER数据库模型图_第1页
1/5
Visio对MySQL数据库反向工程生成ER数据库模型图_第2页
2/5

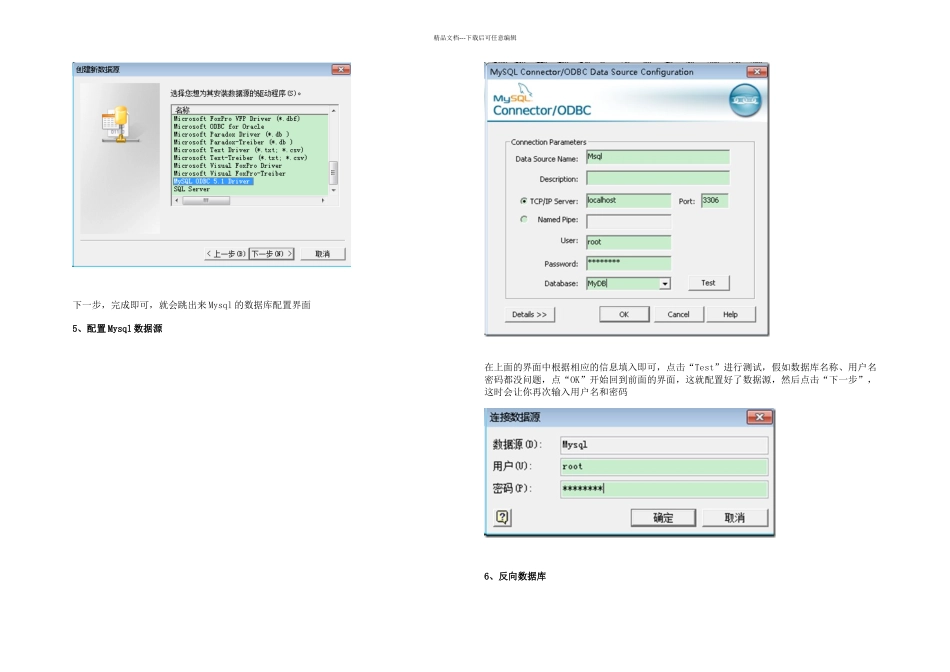

Visio对MySQL数据库反向工程生成ER数据库模型图_第3页
3/5
精品文档---下载后可任意编辑1、首先需要从 Mysql 下载用于数据库链接的驱动 ODBC下载地址是:根据相应的版本下载即可,下载完后直接在本地安装2、启动 Visio2024(其他版本自学)新建文档的时候在模板类别里面选“软件和数据库”,如下图然后会跳到“选择模板”里面,直接选“数据库模型图”,如下图3、在上面的工具栏里面选择“数据库”选项卡精品文档---下载后可任意编辑选择左边的“反向工程”按钮,跳出如下界面:下拉“已安装的 Visio 驱动程序”,选择“ODBC 通用驱动程序”,然后点击“新建”,假如跳出来“您使用非管理权限登录,无法创建或修改 System DSN”,不用理睬,直接跳过4、选择系统数据源会跳出来下面的界面,一般我们只是一次性的导入表结构,选择“用户数据源(只用于当前机器)”下一步,选择“MySQL ODBC 5.1 Driver”精品文档---下载后可任意编辑下一步,完成即可,就会跳出来 Mysql 的数据库配置界面5、配置 Mysql 数据源在上面的界面中根据相应的信息填入即可,点击“Test”进行测试,假如数据库名称、用户名密码都没问题,点“OK”开始回到前面的界面,这就配置好了数据源,然后点击“下一步”,这时会让你再次输入用户名和密码6、反向数据库精品文档---下载后可任意编辑数据用户名和密码后,就会让你选择需要导入的对象类型,选择好后下一步这时开始选择需要反向的对象,如下图选好后点击下一步,选择是否将表的形状添加进去下一步….精品文档---下载后可任意编辑选完目录信息后,点完成,Visio2024 就会自动将表结构信息导入到当前页面去。
