WJB型扣件安装技术交底

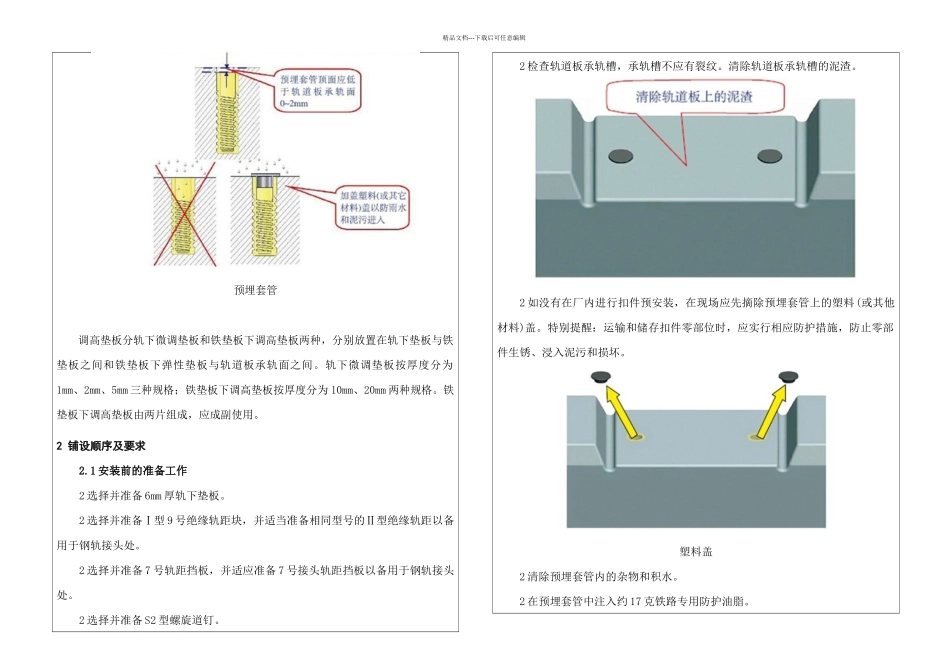

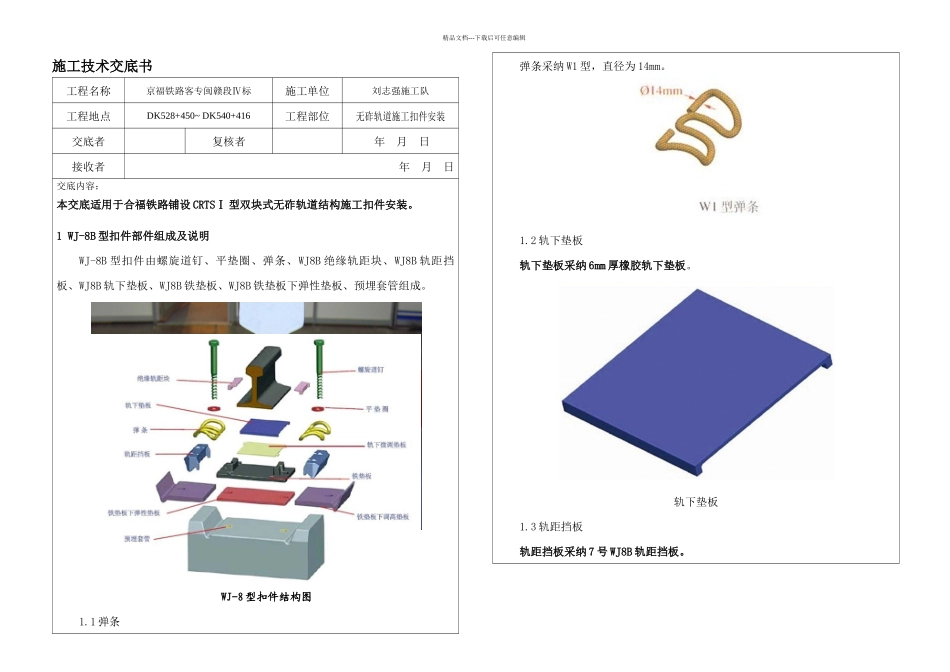

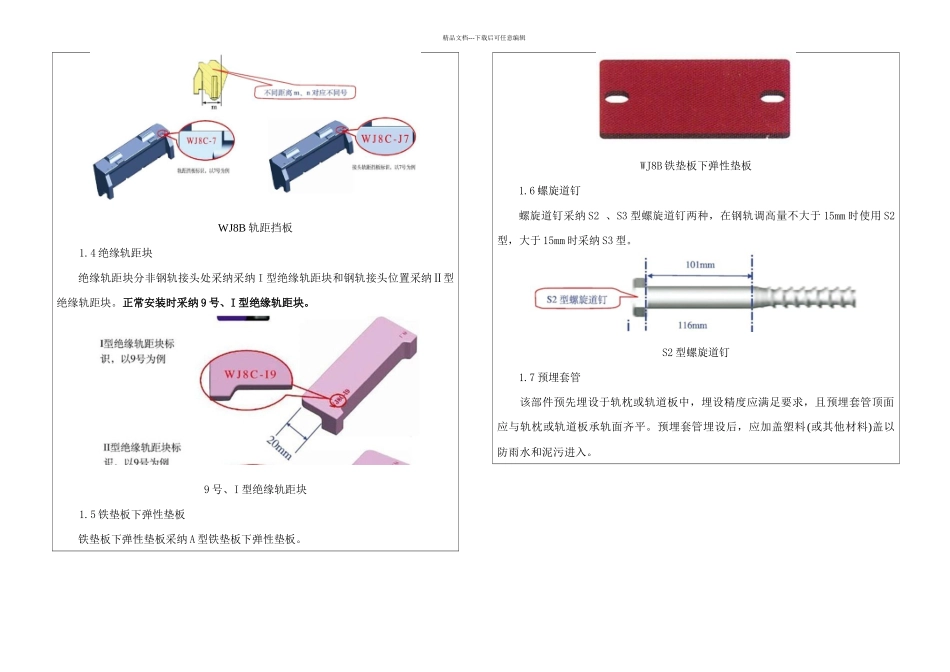

精品文档---下载后可任意编辑施工技术交底书工程名称京福铁路客专闽赣段Ⅳ标施工单位刘志强施工队工程地点DK528+450~ DK540+416工程部位无砟轨道施工扣件安装交底者复核者 年 月 日接收者 年 月 日交底内容：本交底适用于合福铁路铺设 CRTSⅠ 型双块式无砟轨道结构施工扣件安装。1 WJ-8B 型扣件部件组成及说明WJ-8B 型扣件由螺旋道钉、平垫圈、弹条、WJ8B 绝缘轨距块、WJ8B 轨距挡板、WJ8B 轨下垫板、WJ8B 铁垫板、WJ8B 铁垫板下弹性垫板、预埋套管组成。WJ-8 型扣件组装图WJ-8 型扣件结构图1.1 弹条弹条采纳 W1 型，直径为 14mm。1.2 轨下垫板轨下垫板采纳 6mm 厚橡胶轨下垫板。轨下垫板1.3 轨距挡板轨距挡板采纳 7 号 WJ8B 轨距挡板。精品文档---下载后可任意编辑WJ8B 轨距挡板1.4 绝缘轨距块绝缘轨距块分非钢轨接头处采纳采纳 I 型绝缘轨距块和钢轨接头位置采纳Ⅱ型绝缘轨距块。正常安装时采纳 9 号、I 型绝缘轨距块。9 号、I 型绝缘轨距块1.5 铁垫板下弹性垫板铁垫板下弹性垫板采纳 A 型铁垫板下弹性垫板。WJ8B 铁垫板下弹性垫板1.6 螺旋道钉螺旋道钉采纳 S2 、S3 型螺旋道钉两种，在钢轨调高量不大于 15mm 时使用 S2型，大于 15mm 时采纳 S3 型。S2 型螺旋道钉1.7 预埋套管该部件预先埋设于轨枕或轨道板中，埋设精度应满足要求，且预埋套管顶面应与轨枕或轨道板承轨面齐平。预埋套管埋设后，应加盖塑料(或其他材料)盖以防雨水和泥污进入。精品文档---下载后可任意编辑预埋套管调高垫板分轨下微调垫板和铁垫板下调高垫板两种，分别放置在轨下垫板与铁垫板之间和铁垫板下弹性垫板与轨道板承轨面之间。轨下微调垫板按厚度分为1mm、2mm、5mm 三种规格；铁垫板下调高垫板按厚度分为 10mm、20mm 两种规格。铁垫板下调高垫板由两片组成，应成副使用。2 铺设顺序及要求2.1 安装前的准备工作2 选择并准备 6mm 厚轨下垫板。2 选择并准备Ⅰ型 9 号绝缘轨距块，并适当准备相同型号的Ⅱ型绝缘轨距以备用于钢轨接头处。2 选择并准备 7 号轨距挡板，并适应准备 7 号接头轨距挡板以备用于钢轨接头处。2 选择并准备 S2 型螺旋道钉。2 检查轨道板承轨槽，承轨槽不应有裂纹。清除轨道板承轨槽的泥渣。2 如没有在厂内进行扣件预安装，在现场应先摘除预埋套管上的塑料(或其他材料)盖。特别提醒：运输和储存扣件零部位时，应实行相应防护措施，防止零部件生锈、浸入泥污和损坏。塑料...
