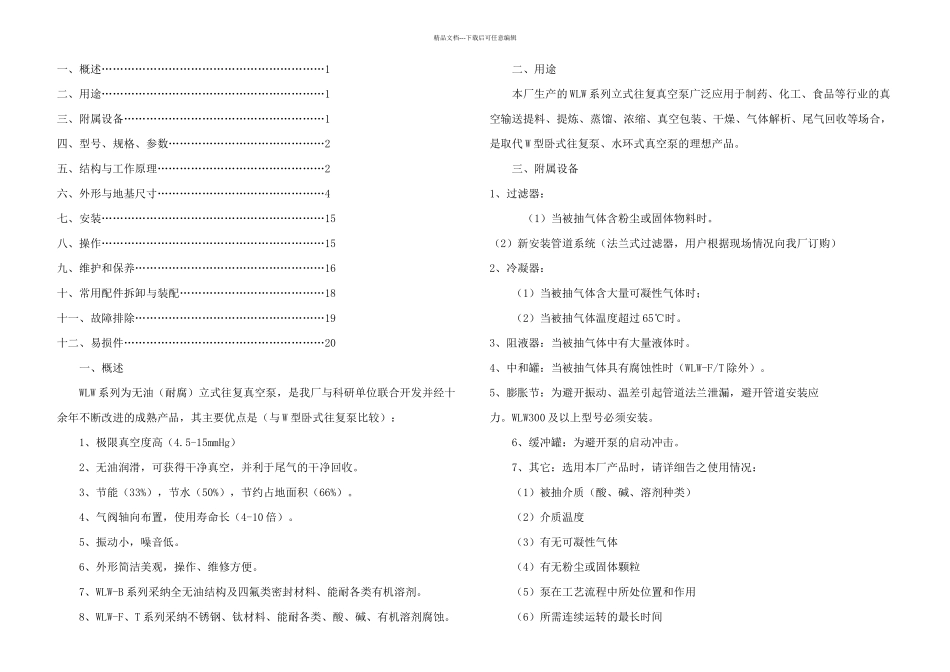

精品文档---下载后可任意编辑一、概述……………………………………………………1二、用途……………………………………………………1三、附属设备………………………………………………1四、型号、规格、参数……………………………………2五、结构与工作原理………………………………………2六、外形与地基尺寸………………………………………4七、安装……………………………………………………15八、操作……………………………………………………15九、维护和保养……………………………………………16十、常用配件拆卸与装配…………………………………18十一、故障排除……………………………………………19十二、易损件………………………………………………20一、概述WLW 系列为无油（耐腐）立式往复真空泵，是我厂与科研单位联合开发并经十余年不断改进的成熟产品，其主要优点是（与 W 型卧式往复泵比较）：1、极限真空度高（4.5-15mmHg）2、无油润滑，可获得干净真空，并利于尾气的干净回收。3、节能（33%），节水（50%），节约占地面积（66%）。4、气阀轴向布置，使用寿命长（4-10 倍）。5、振动小，噪音低。6、外形简洁美观，操作、维修方便。7、WLW-B 系列采纳全无油结构及四氟类密封材料、能耐各类有机溶剂。8、WLW-F、T 系列采纳不锈钢、钛材料、能耐各类、酸、碱、有机溶剂腐蚀。二、用途本厂生产的 WLW 系列立式往复真空泵广泛应用于制药、化工、食品等行业的真空输送提料、提炼、蒸馏、浓缩、真空包装、干燥、气体解析、尾气回收等场合，是取代 W 型卧式往复泵、水环式真空泵的理想产品。三、附属设备1、过滤器：（1）当被抽气体含粉尘或固体物料时。（2）新安装管道系统（法兰式过滤器，用户根据现场情况向我厂订购）2、冷凝器：（1）当被抽气体含大量可凝性气体时； （2）当被抽气体温度超过 65℃时。3、阻液器：当被抽气体中有大量液体时。4、中和罐：当被抽气体具有腐蚀性时（WLW-F/T 除外）。5、膨胀节：为避开振动、温差引起管道法兰泄漏，避开管道安装应力。WLW300 及以上型号必须安装。6、缓冲罐：为避开泵的启动冲击。7、其它：选用本厂产品时，请详细告之使用情况：（1）被抽介质（酸、碱、溶剂种类）（2）介质温度（3）有无可凝性气体（4）有无粉尘或固体颗粒（5）泵在工艺流程中所处位置和作用（6）所需连续运转的最长时间精品文档---下载后可任意编辑四、型号、规格、参数1、型号表示方法2、型号、...
