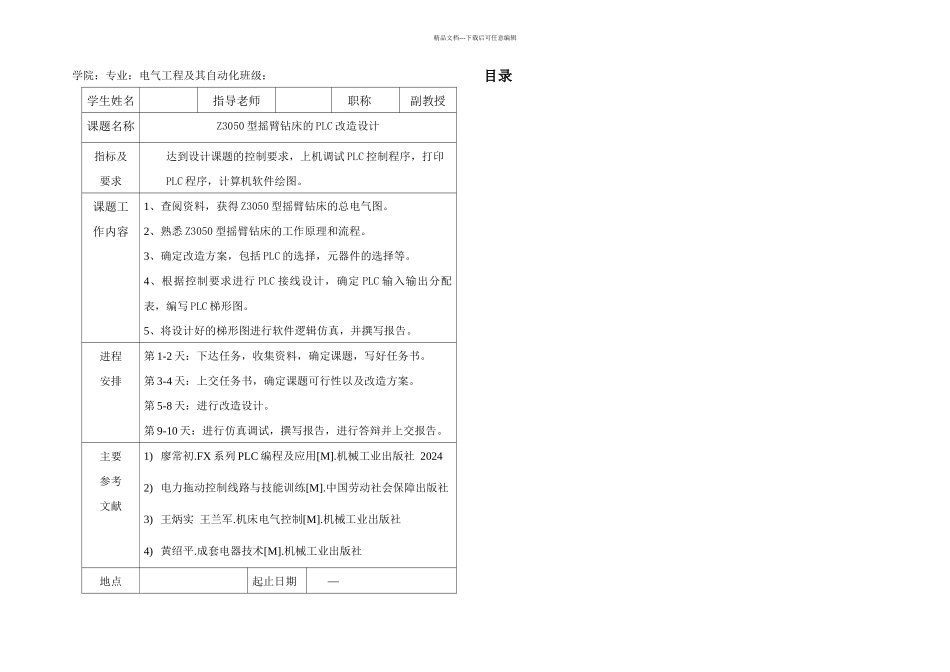

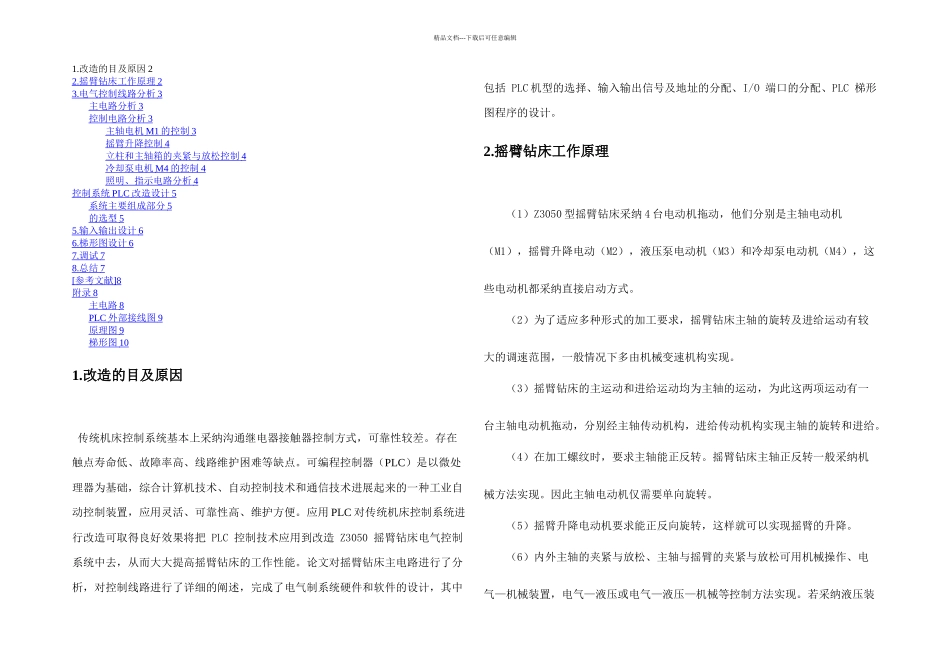

精品文档---下载后可任意编辑学院：专业：电气工程及其自动化班级：学生姓名指导老师职称副教授课题名称Z3050 型摇臂钻床的 PLC 改造设计指标及要求达到设计课题的控制要求，上机调试 PLC 控制程序，打印PLC 程序，计算机软件绘图。课题工作内容1、查阅资料，获得 Z3050 型摇臂钻床的总电气图。2、熟悉 Z3050 型摇臂钻床的工作原理和流程。3、确定改造方案，包括 PLC 的选择，元器件的选择等。4、根据控制要求进行 PLC 接线设计，确定 PLC 输入输出分配表，编写 PLC 梯形图。5、将设计好的梯形图进行软件逻辑仿真，并撰写报告。进程安排第 1-2 天：下达任务，收集资料，确定课题，写好任务书。第 3-4 天：上交任务书，确定课题可行性以及改造方案。第 5-8 天：进行改造设计。第 9-10 天：进行仿真调试，撰写报告，进行答辩并上交报告。主要参考文献1) 廖常初.FX 系列 PLC 编程及应用[M].机械工业出版社 20242) 电力拖动控制线路与技能训练[M].中国劳动社会保障出版社3) 王炳实 王兰军.机床电气控制[M].机械工业出版社4) 黄绍平.成套电器技术[M].机械工业出版社地点起止日期—目录精品文档---下载后可任意编辑1.改造的目及原因 22. 摇臂钻床工作原理 2 3. 电气控制线路分析 3 主电路分析 3 控制电路分析 3 主轴电机 M1 的控制 3 摇臂升降控制 4 立柱和主轴箱的夹紧与放松控制 4 冷却泵电机 M4 的控制 4 照明、指示电路分析 4 控制系统 PLC 改造设计 5 系统主要组成部分 5 的选型 5 5. 输入输出设计 6 6. 梯形图设计 6 7. 调试 7 8. 总结 7 [ 参考文献 ] 8 附录 8 主电路 8 PLC 外部接线图 9 原理图 9 梯形图 10 1.改造的目及原因 传统机床控制系统基本上采纳沟通继电器接触器控制方式，可靠性较差。存在触点寿命低、故障率高、线路维护困难等缺点。可编程控制器（PLC）是以微处理器为基础，综合计算机技术、自动控制技术和通信技术进展起来的一种工业自动控制装置，应用灵活、可靠性高、维护方便。应用 PLC 对传统机床控制系统进行改造可取得良好效果将把 PLC 控制技术应用到改造 Z3050 摇臂钻床电气控制系统中去，从而大大提高摇臂钻床的工作性能。论文对摇臂钻床主电路进行了分析，对控制线路进行了详细的阐述，完成了电气制系统硬件和软件的设计，其中包括 PLC 机型的选择、输入输出信号及地址的分配、I/O 端口的分配、PLC 梯形图程...
