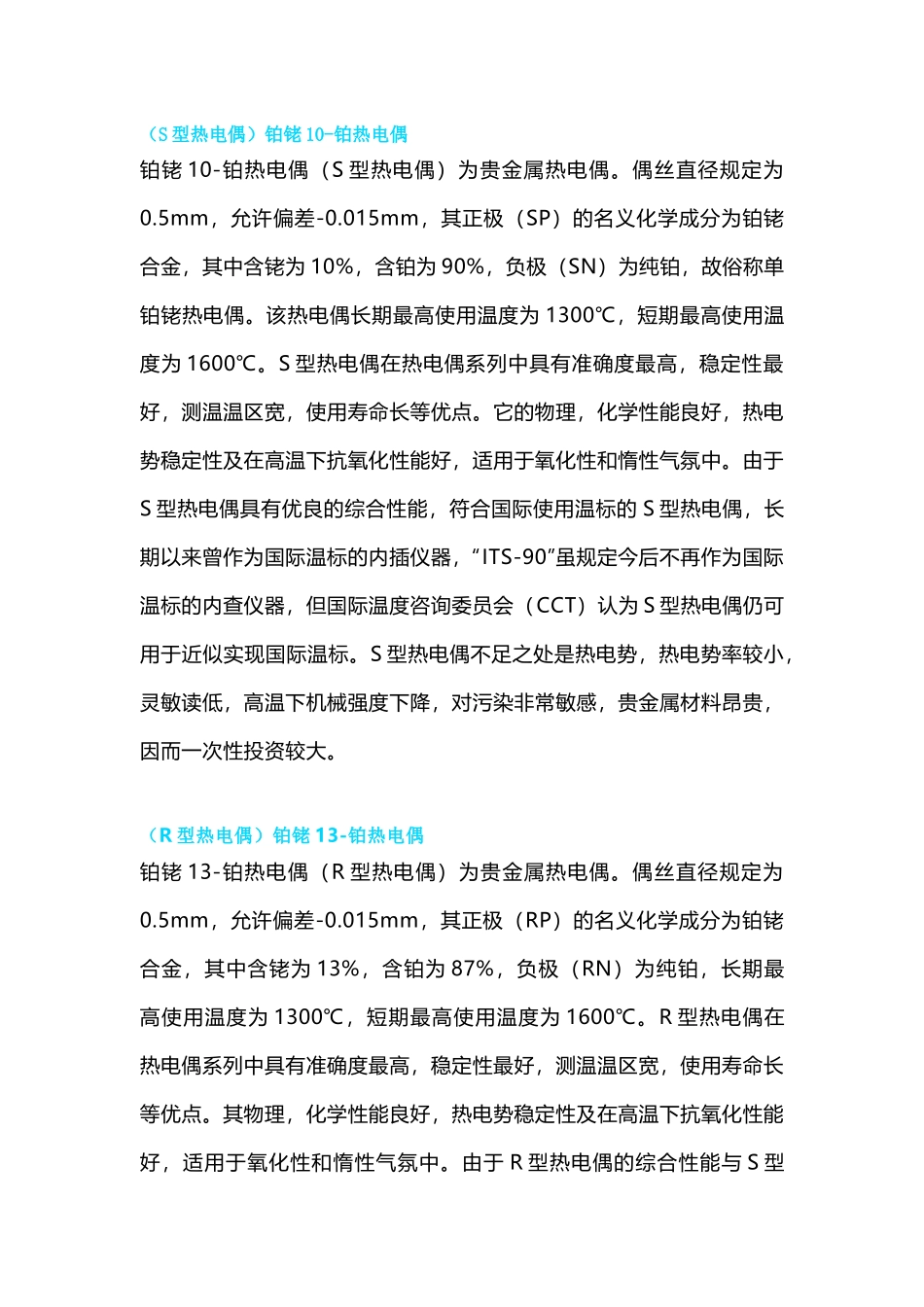

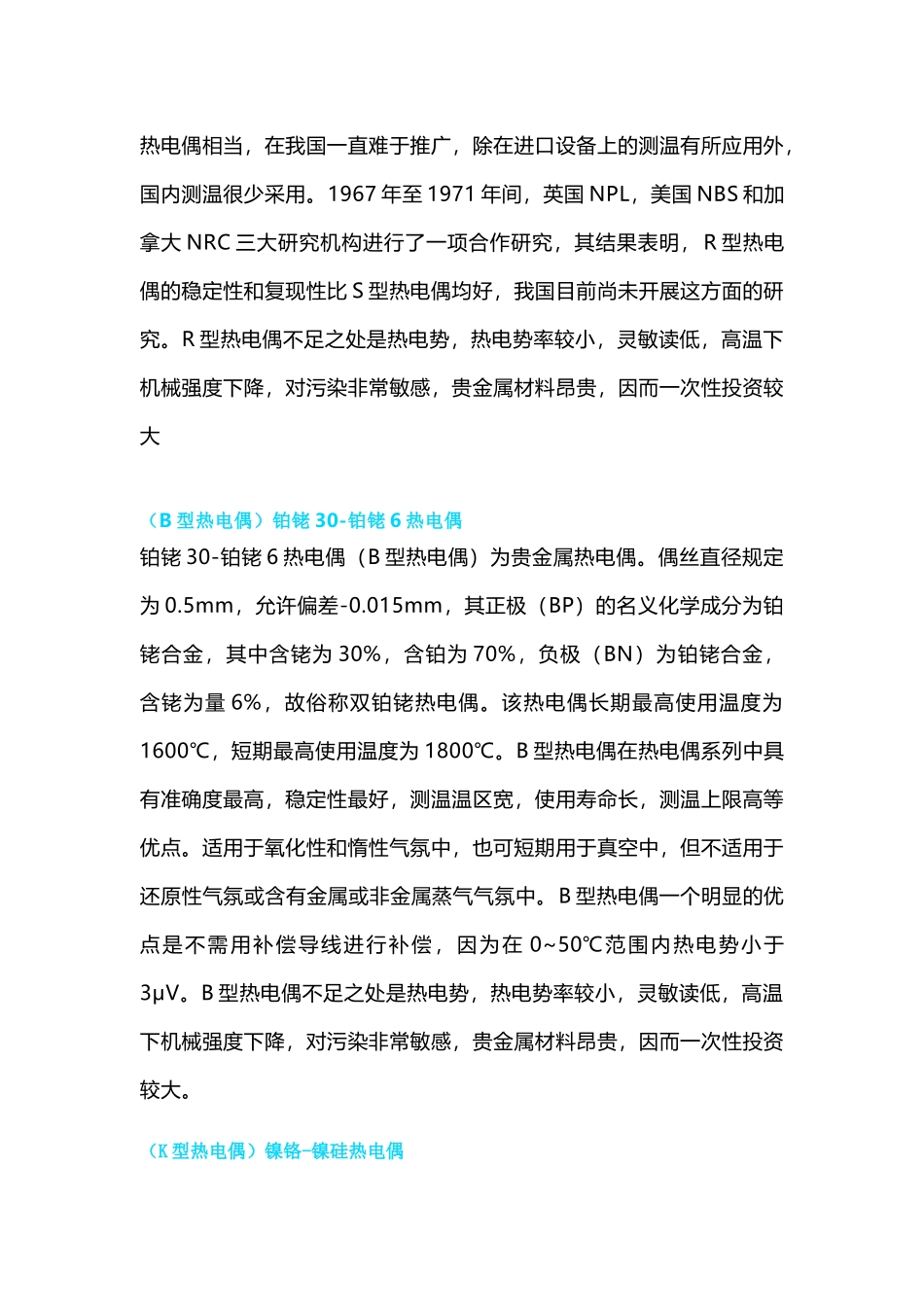

（S 型热电偶）铂铑 10-铂热电偶铂铑 10-铂热电偶（S 型热电偶）为贵金属热电偶。偶丝直径规定为0.5mm，允许偏差-0.015mm，其正极（SP）的名义化学成分为铂铑合金，其中含铑为 10%，含铂为 90%，负极（SN）为纯铂，故俗称单铂铑热电偶。该热电偶长期最高使用温度为 1300℃，短期最高使用温度为 1600℃。S 型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。它的物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。由于S 型热电偶具有优良的综合性能，符合国际使用温标的 S 型热电偶，长期以来曾作为国际温标的内插仪器，“ITS-90”虽规定今后不再作为国际温标的内查仪器，但国际温度咨询委员会（CCT）认为 S 型热电偶仍可用于近似实现国际温标。S 型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。（R 型热电偶）铂铑 13-铂热电偶铂铑 13-铂热电偶（R 型热电偶）为贵金属热电偶。偶丝直径规定为0.5mm，允许偏差-0.015mm，其正极（RP）的名义化学成分为铂铑合金，其中含铑为 13%，含铂为 87%，负极（RN）为纯铂，长期最高使用温度为 1300℃，短期最高使用温度为 1600℃。R 型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。其物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。由于 R 型热电偶的综合性能与 S 型热电偶相当，在我国一直难于推广，除在进口设备上的测温有所应用外，国内测温很少采用。1967 年至 1971 年间，英国 NPL，美国 NBS 和加拿大 NRC 三大研究机构进行了一项合作研究，其结果表明，R 型热电偶的稳定性和复现性比 S 型热电偶均好，我国目前尚未开展这方面的研究。R 型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大（B 型热电偶）铂铑 30-铂铑 6 热电偶铂铑 30-铂铑 6 热电偶（B 型热电偶）为贵金属热电偶。偶丝直径规定为 0.5mm，允许偏差-0.015mm，其正极（BP）的名义化学成分为铂铑合金，其中含铑为 30%，含铂为 70%，负极（BN）为铂铑合金，含铑为量 6%，故俗称双铂铑热电偶。该热电偶长期最高使用温度为1600℃，短期最高使用温度为 1800℃。B 型热电偶在热电偶系...
