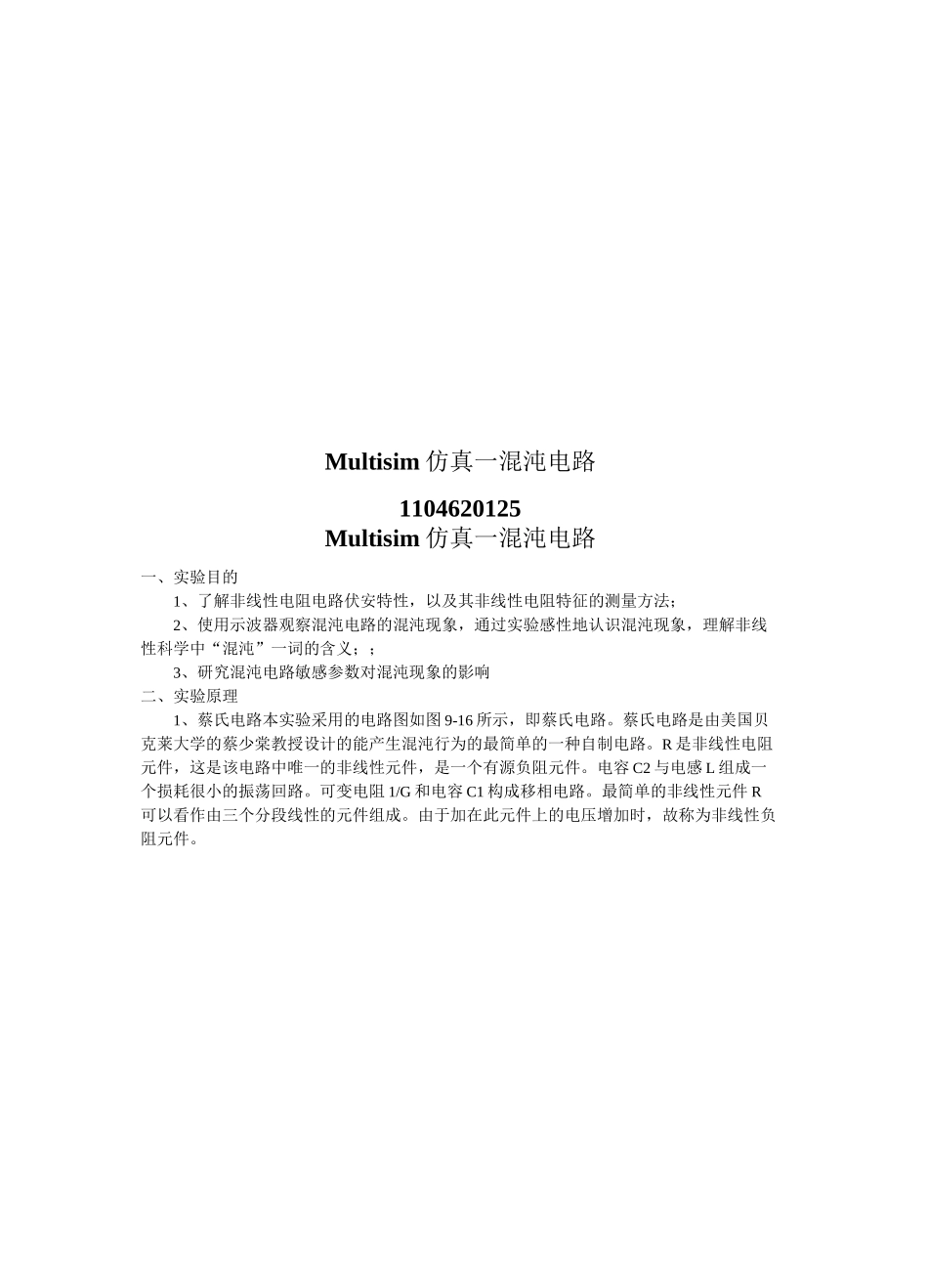

Multisim 仿真一混沌电路1104620125Multisim 仿真一混沌电路一、实验目的1、了解非线性电阻电路伏安特性，以及其非线性电阻特征的测量方法；2、使用示波器观察混沌电路的混沌现象，通过实验感性地认识混沌现象，理解非线性科学中“混沌”一词的含义；；3、研究混沌电路敏感参数对混沌现象的影响二、实验原理1、蔡氏电路本实验采用的电路图如图 9-16 所示，即蔡氏电路
蔡氏电路是由美国贝克莱大学的蔡少棠教授设计的能产生混沌行为的最简单的一种自制电路
R 是非线性电阻元件，这是该电路中唯一的非线性元件，是一个有源负阻元件
电容 C2 与电感 L 组成一个损耗很小的振荡回路
可变电阻 1/G 和电容 C1 构成移相电路
最简单的非线性元件 R可以看作由三个分段线性的元件组成
由于加在此元件上的电压增加时，故称为非线性负阻元件

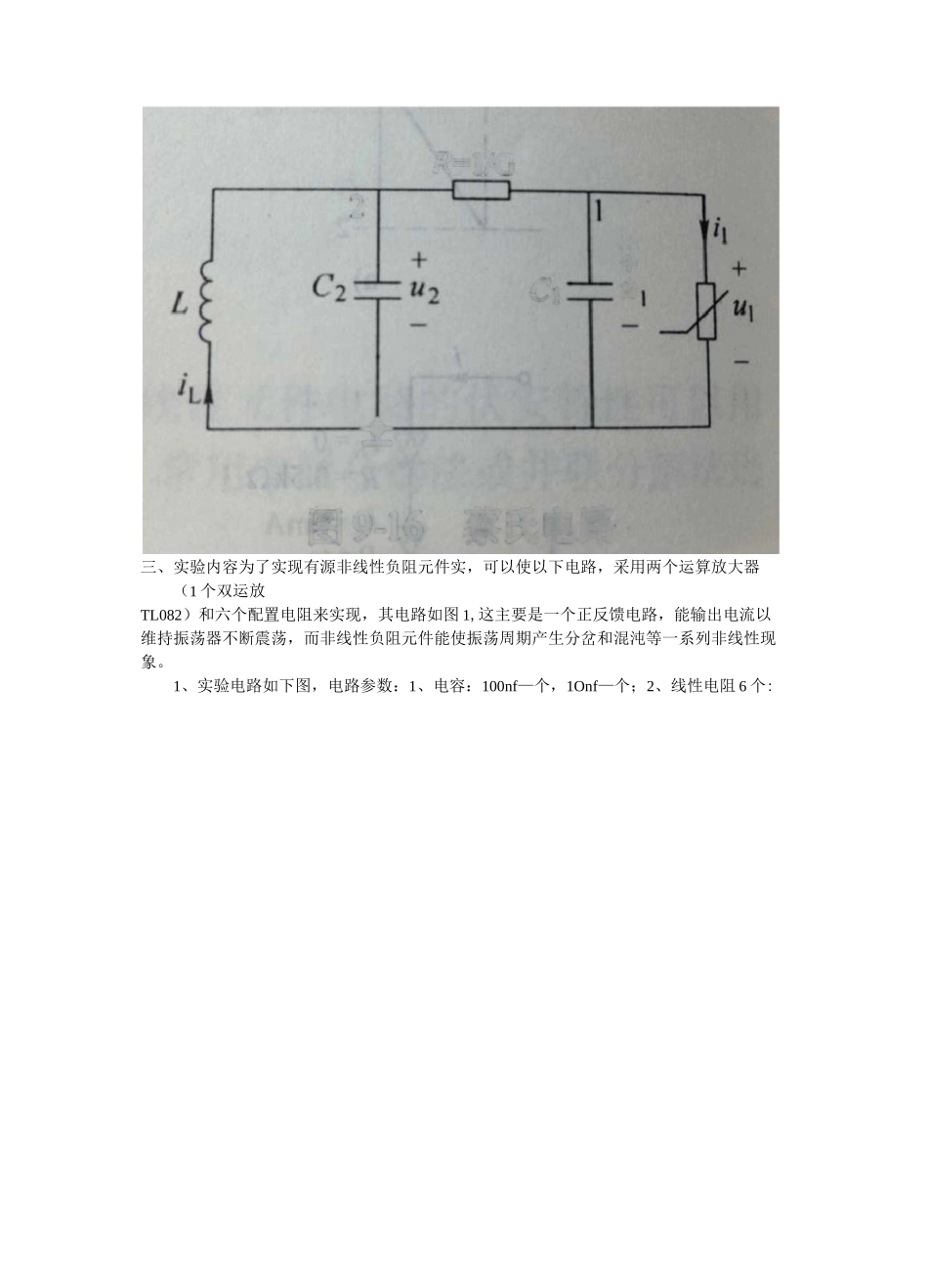

R7G2+Ciu±蔡氏电路图9三、实验内容为了实现有源非线性负阻元件实，可以使以下电路，采用两个运算放大器（1 个双运放TL082）和六个配置电阻来实现，其电路如图 1,这主要是一个正反馈电路，能输出电流以维持振荡器不断震荡，而非线性负阻元件能使振荡周期产生分岔和混沌等一系列非线性现象
1、实验电路如下图，电路参数：1、电容：100nf—个，1Onf—个；2、线性电阻 6 个:图 1选好元器件进行连接，然后对每个元器件进行参数设置，完成之后就可以对蔡氏电路进行仿真了
双击示波器，可以看到示波器的控制面板和显示界面，在控制面板上可以通过相关按键对显示波形进行调节

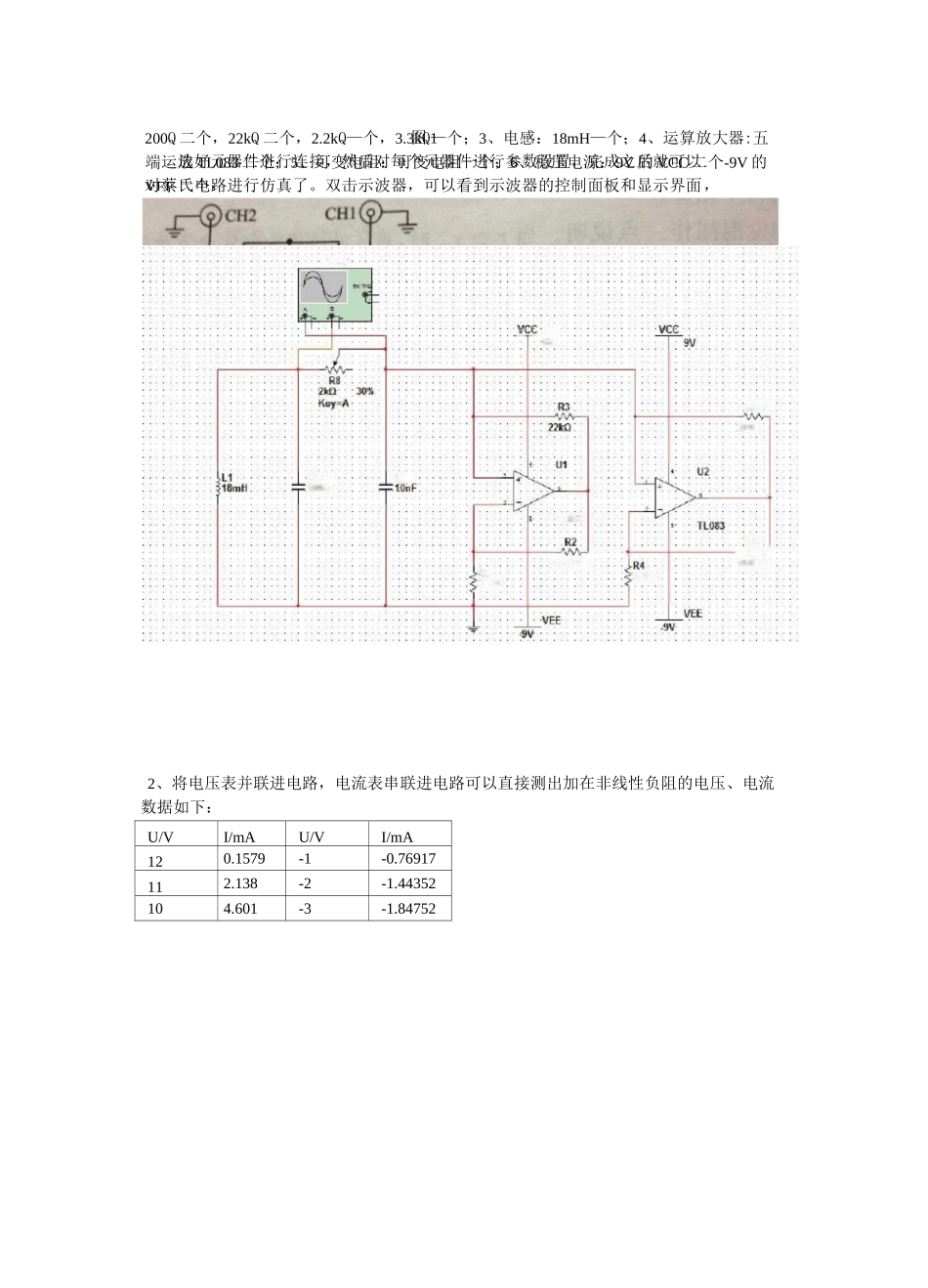

下面是搭建完电路的截图：2DR：R13JW--——如C1---■GTLQBJR6：—VvV-l
■K5200Q 二个，22kQ 二个，2
2kQ—个，3
3kQ—个；3、电感：18mH—个；4、运算放大器:五端运放 TL083 二个；5、可变电阻：可变电阻一个；6、稳压电源：9V
