一级直齿圆柱齿轮减速器设计

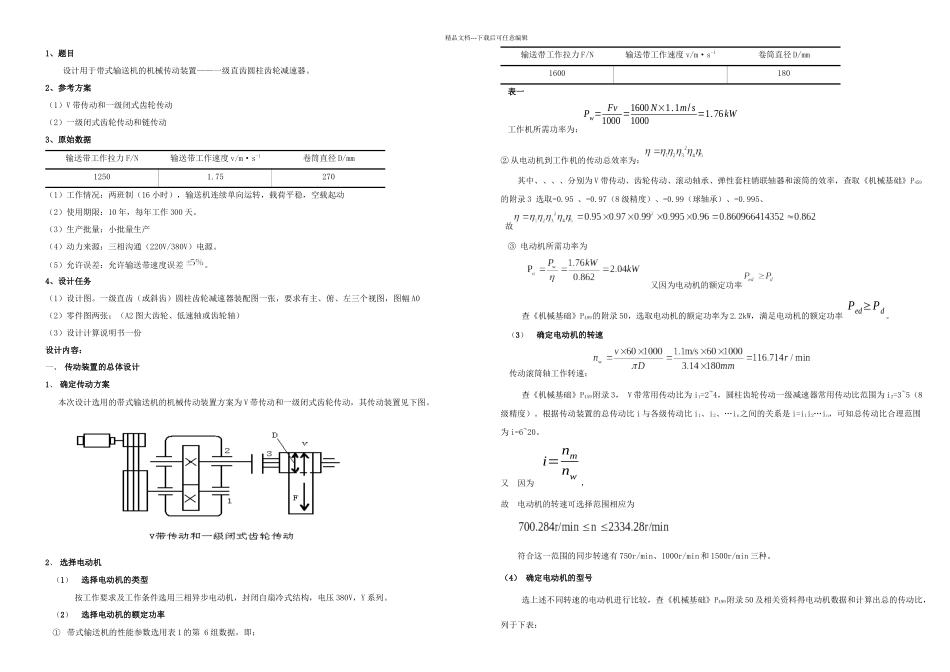

一级直齿圆柱齿轮减速器设计_第1页
1/13

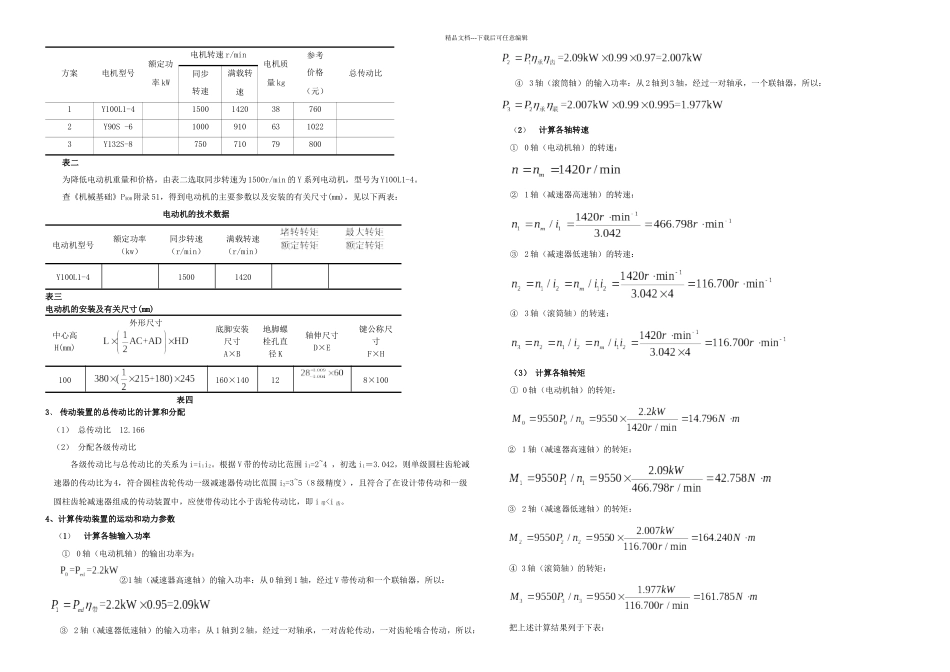

一级直齿圆柱齿轮减速器设计_第2页
2/13

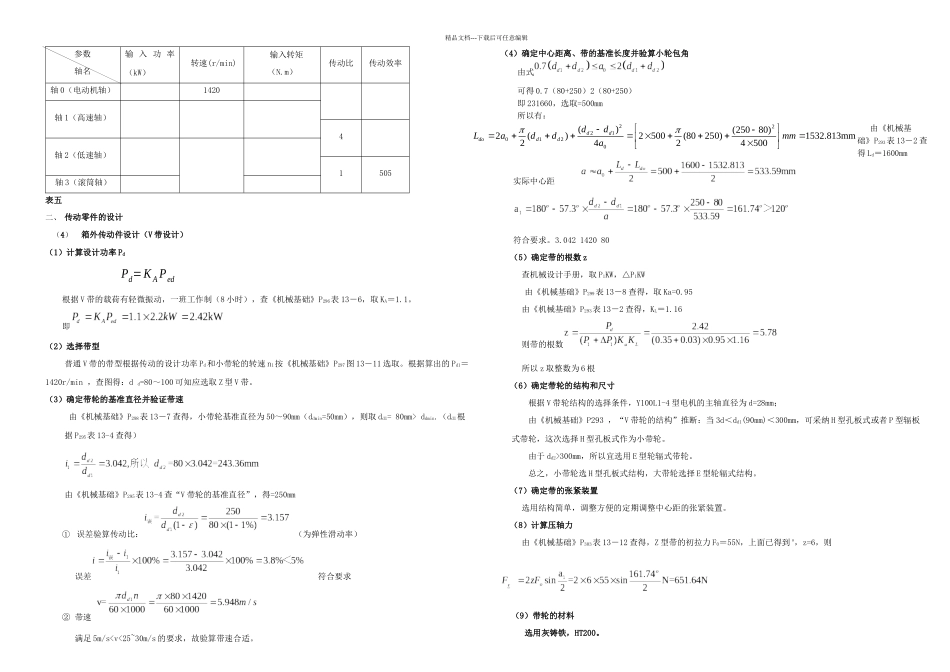

一级直齿圆柱齿轮减速器设计_第3页
3/13
精品文档---下载后可任意编辑1、题目设计用于带式输送机的机械传动装置——一级直齿圆柱齿轮减速器。2、参考方案(1)V 带传动和一级闭式齿轮传动(2)一级闭式齿轮传动和链传动3、原始数据输送带工作拉力 F/N输送带工作速度 v/m·s-1卷筒直径 D/mm12501.75270(1)工作情况:两班制(16 小时),输送机连续单向运转,载荷平稳,空载起动(2)使用期限:10 年,每年工作 300 天。(3)生产批量:小批量生产(4)动力来源:三相沟通(220V/380V)电源。(5)允许误差:允许输送带速度误差。4、设计任务(1)设计图。一级直齿(或斜齿)圆柱齿轮减速器装配图一张,要求有主、俯、左三个视图,图幅 A0(2)零件图两张;(A2 图大齿轮、低速轴或齿轮轴)(3)设计计算说明书一份设计内容:一、 传动装置的总体设计1、 确定传动方案本次设计选用的带式输送机的机械传动装置方案为 V 带传动和一级闭式齿轮传动,其传动装置见下图。2、 选择电动机(1)选择电动机的类型按工作要求及工作条件选用三相异步电动机,封闭自扇冷式结构,电压 380V,Y 系列。(2)选择电动机的额定功率① 带式输送机的性能参数选用表 1 的第 6 组数据,即:输送带工作拉力 F/N输送带工作速度 v/m·s-1卷筒直径 D/mm1600180表一工作机所需功率为:Pw= Fv1000 =1600 N×1.1m/ s1000=1.76kW② 从电动机到工作机的传动总效率为:其中、、、、分别为 V 带传动、齿轮传动、滚动轴承、弹性套柱销联轴器和滚筒的效率,查取《机械基础》P459的附录 3 选取=0.95 、=0.97(8 级精度)、=0.99(球轴承)、=0.995、故③ 电动机所需功率为 又因为电动机的额定功率查《机械基础》P499的附录 50,选取电动机的额定功率为 2.2kW,满足电动机的额定功率 Ped≥Pd 。(3)确定电动机的转速 传动滚筒轴工作转速:查《机械基础》P459附录 3, V 带常用传动比为 i1=2~4,圆柱齿轮传动一级减速器常用传动比范围为 i2=3~5(8级精度)。根据传动装置的总传动比 i 与各级传动比 i1、i2、…in之间的关系是 i=i1i2…in,可知总传动比合理范围为 i=6~20。又 因为 i= nmnw,故 电动机的转速可选择范围相应为符合这一范围的同步转速有 750r/min、1000r/min 和 1500r/min 三种。(4) 确定电动机的型号选上述不同转速的电动机进行比较,查《机械基础》P499附录 50 及相关资料得电动机数据和计算出总的传动比,列于下表:精品文档---下载后可任意...
