一级直齿圆柱齿轮减速器的设计书

一级直齿圆柱齿轮减速器的设计书_第1页
1/14
一级直齿圆柱齿轮减速器的设计书_第2页
2/14
一级直齿圆柱齿轮减速器的设计书_第3页
3/14

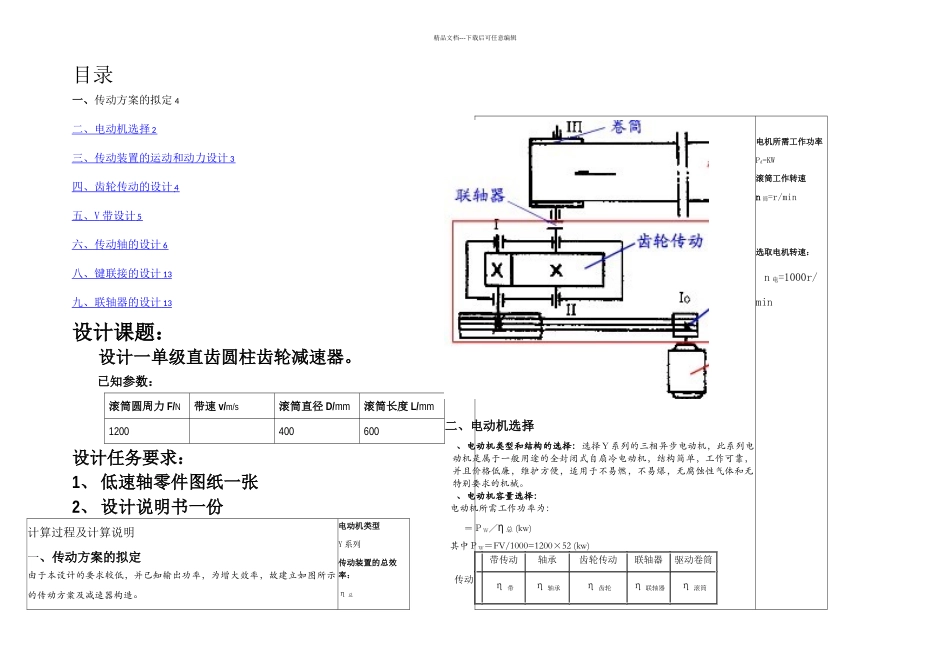

精品文档---下载后可任意编辑精品文档---下载后可任意编辑目录一、传动方案的拟定 4二、电动机选择 2 三、传动装置的运 动 和动力设计 3 四、齿轮传动的设计 4 五、 V 带设计 5 六、传动轴的设计 6 八、键联接的设计 13 九、联轴器的设计 13 设计课题:设计一单级直齿圆柱齿轮减速器。已知参数:滚筒圆周力 F/N带速 v/m/s滚筒直径 D/mm滚筒长度 L/mm1200400600设计任务要求:1、 低速轴零件图纸一张2、 设计说明书一份计算过程及计算说明一、传动方案的拟定由于本设计的要求较低,并已知输出功率,为增大效率,故建立如图所示的传动方案及减速器构造。电动机类型Y 系列传动装置的总效率:η 总二、电动机选择、电动机类型和结构的选择:选择 Y 系列的三相异步电动机,此系列电动机是属于一般用途的全封闭式自扇冷电动机,结构简单,工作可靠,并且价格低廉,维护方便,适用于不易燃,不易爆,无腐蚀性气体和无特别要求的机械。 、电动机容量选择:电动机所需工作功率为:=PW/η 总 (kw)其中PW=FV/1000=1200×52 (kw)带传动轴承齿轮传动联轴器驱动卷筒传动η 带η 轴承η 齿轮η 联轴器η 滚筒 电机所需工作功率Pd=KW滚筒工作转速n 筒=r/min 选取电机转速: n 电=1000r/min 精品文档---下载后可任意编辑效率η 总=η 带×η3轴承×η 齿轮×η 联轴器×η 滚筒 3×0.97×0.99×0.96=0.833 Pd =PW/η 总=2.52/0.833=3.03(kw)3、确定各级转速滚筒转速工作转速 v=n. π.d/(60*1000)n 筒=60×1000v/πD=60×1000×2.1/(π×400)=100.32(r/min) 取 v 带传动比 i1=2~4 一级圆柱齿轮减速器传动比 i2=3~6 则总 传动比合理范围为 ia=6~24 电动机的转速范围可选为 n=n×ia×(6~24)=601.92~2401.68(r/min)查设计手册表 12—1 取电动机型号 Y132M1-6电动机型号额定功率kw电动机转速(r/min)电动机质量k同步转速满载转速Y132M1-64100096073电动机主要外形和安装尺寸中 心 高H外 形 尺寸L(AC/2+AD)×HD地 脚 安装尺寸A×B地脚螺栓孔直径 K轴伸尺寸D×E装键部位尺寸F×GD132515×345×315216×1781238×8010×8三、传动装置的运动和动力设计:1、运动参数及动力参数的计算总传动比i 总= 各级传动比i 齿轮=4i 带=2.4 )计算各轴的转数:= n 电动机初步取 i 齿轮=4 则 i 带电机=960r/minnI = n0/i 带 =960/2.4=400 r/minnII = nI /i 齿轮=400/4=100...
