三跨连续箱梁毕业设计

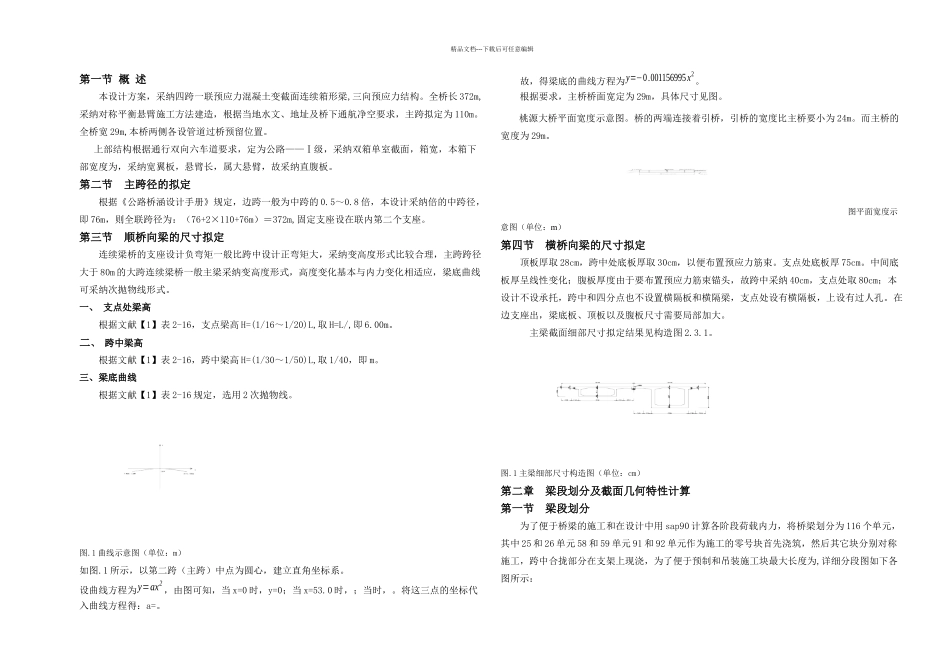

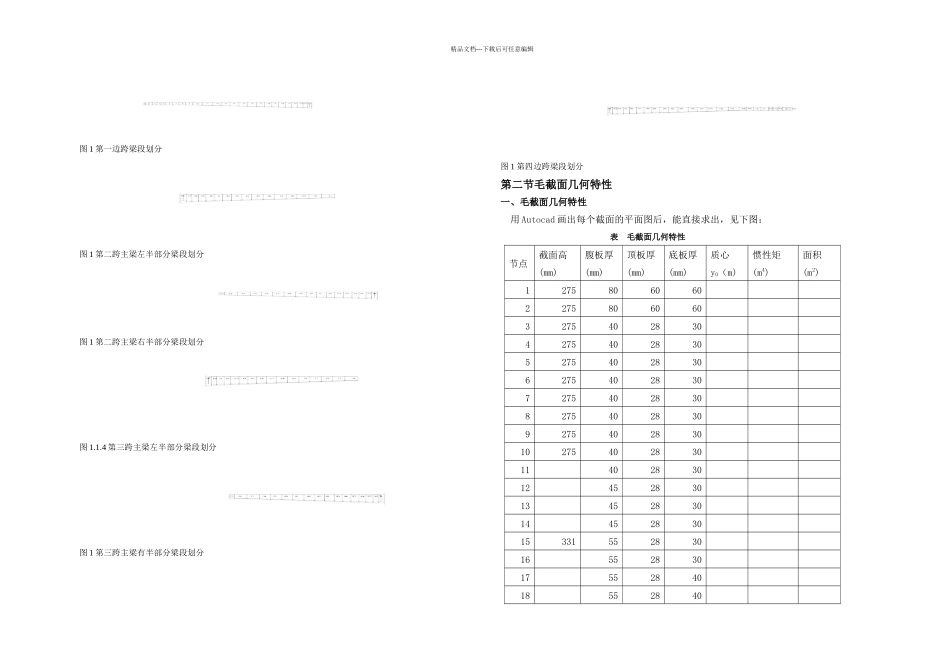

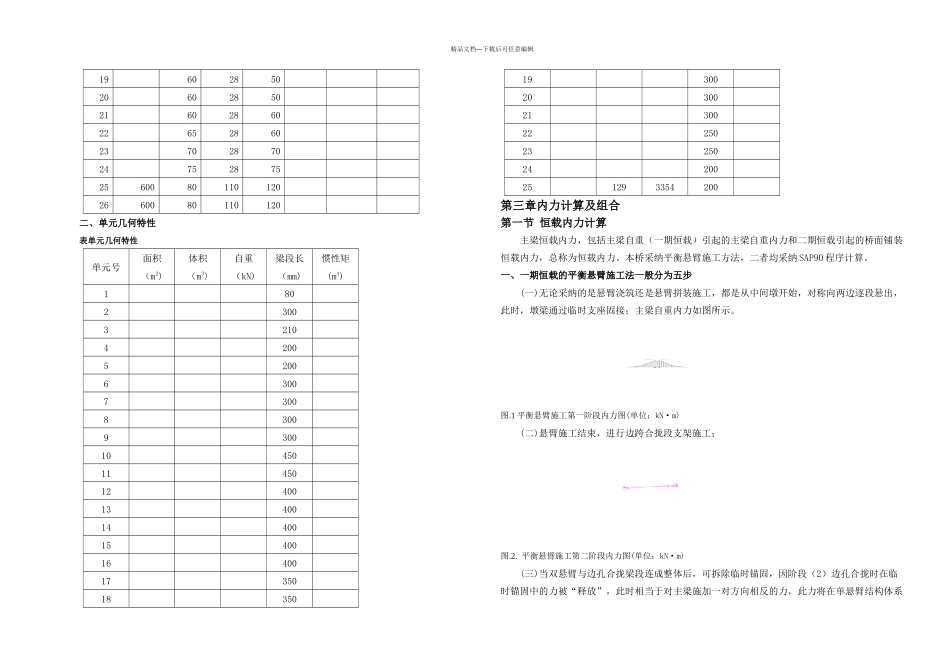

精品文档---下载后可任意编辑第一节 概 述本设计方案，采纳四跨一联预应力混凝土变截面连续箱形梁,三向预应力结构。全桥长 372m,采纳对称平衡悬臂施工方法建造，根据当地水文、地址及桥下通航净空要求，主跨拟定为 110m。全桥宽 29m,本桥两侧各设管道过桥预留位置。 上部结构根据通行双向六车道要求，定为公路——Ⅰ级，采纳双箱单室截面，箱宽，本箱下部宽度为，采纳宽翼板，悬臂长，属大悬臂，故采纳直腹板。第二节 主跨径的拟定根据《公路桥涵设计手册》规定，边跨一般为中跨的 0.5～0.8 倍，本设计采纳倍的中跨径，即 76m，则全联跨径为：（76+2×110+76m）＝372m,固定支座设在联内第二个支座。第三节 顺桥向梁的尺寸拟定连续梁桥的支座设计负弯矩一般比跨中设计正弯矩大，采纳变高度形式比较合理，主跨跨径大于 80m 的大跨连续梁桥一般主梁采纳变高度形式，高度变化基本与内力变化相适应，梁底曲线可采纳次抛物线形式。一、 支点处梁高根据文献【1】表 2-16，支点梁高 H=(1/16～1/20)L,取 H=L/,即 6.00m。二、 跨中梁高根据文献【1】表 2-16，跨中梁高 H=(1/30～1/50)L,取 1/40，即 m。三、梁底曲线根据文献【1】表 2-16 规定，选用 2 次抛物线。图.1 曲线示意图（单位：m）如图.1 所示，以第二跨（主跨）中点为圆心，建立直角坐标系。设曲线方程为y=ax2，由图可知，当 x=0 时，y=0；当 x=53.0 时，；当时，。将这三点的坐标代入曲线方程得：a=。故，得梁底的曲线方程为y=−0.001156995 x2。根据要求，主桥桥面宽定为 29m，具体尺寸见图。桃源大桥平面宽度示意图。桥的两端连接着引桥，引桥的宽度比主桥要小为 24m。而主桥的宽度为 29m。图平面宽度示意图（单位：m）第四节 横桥向梁的尺寸拟定顶板厚取 28cm，跨中处底板厚取 30cm，以便布置预应力筋束。支点处底板厚 75cm。中间底板厚呈线性变化；腹板厚度由于要布置预应力筋束锚头，故跨中采纳 40cm，支点处取 80cm；本设计不设承托，跨中和四分点也不设置横隔板和横隔梁，支点处设有横隔板，上设有过人孔。在边支座出，梁底板、顶板以及腹板尺寸需要局部加大。主梁截面细部尺寸拟定结果见构造图 2.3.1。图.1 主梁细部尺寸构造图（单位：cm）第二章 梁段划分及截面几何特性计算第一节 梁段划分为了便于桥梁的施工和在设计中用 sap90 计算各阶段荷载内力，将桥梁划分为 116 个单元，其中 25 和 26 单元 58 和 59 单元 91 和 9...
