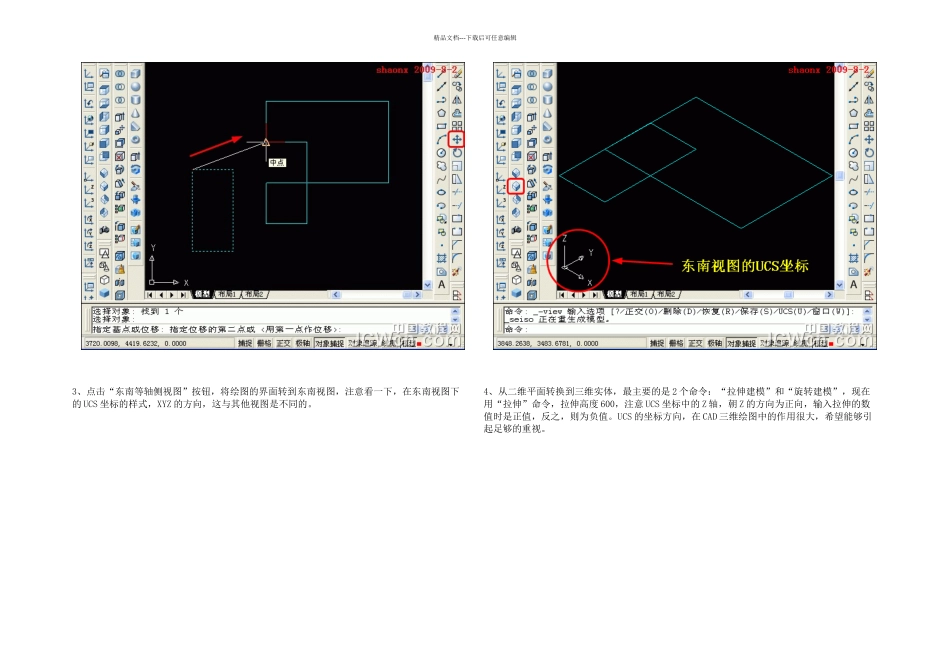

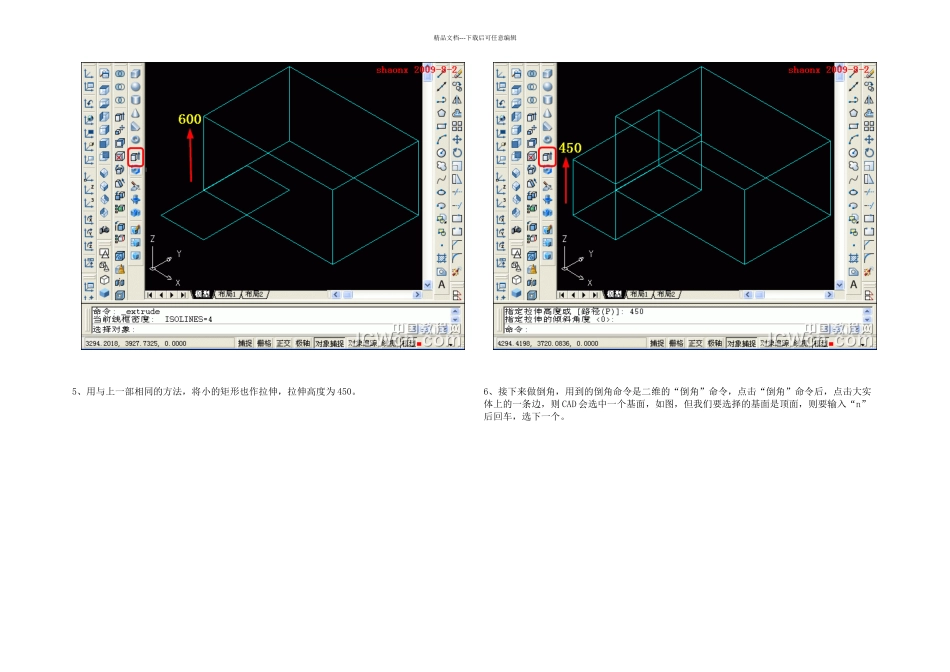

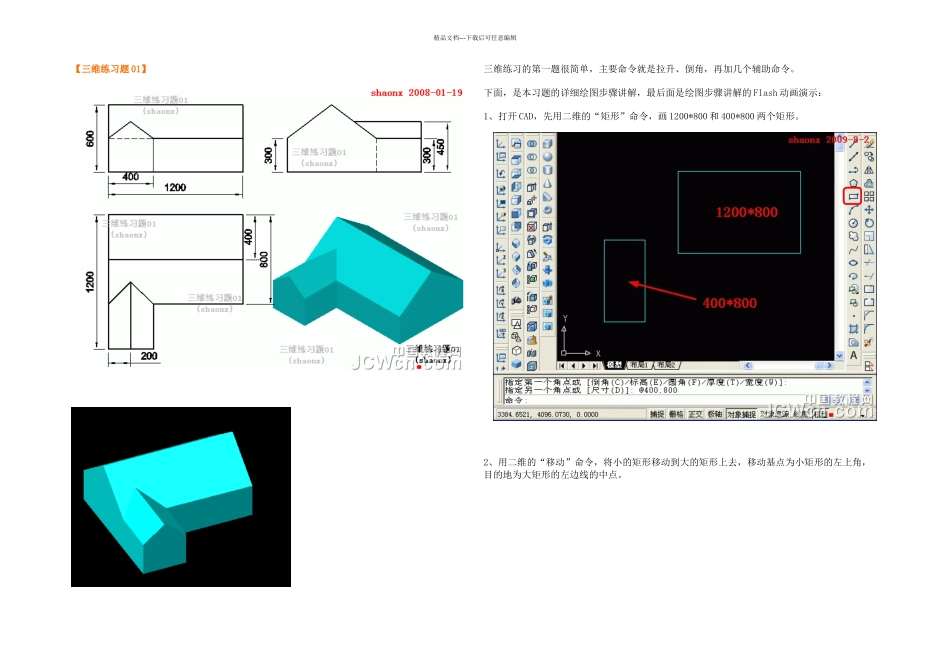

精品文档---下载后可任意编辑【三维练习题 01】 三维练习的第一题很简单，主要命令就是拉升、倒角，再加几个辅助命令。下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的 Flash 动画演示： 1、打开 CAD，先用二维的“矩形”命令，画 1200*800 和 400*800 两个矩形。 2、用二维的“移动”命令，将小的矩形移动到大的矩形上去，移动基点为小矩形的左上角，目的地为大矩形的左边线的中点。精品文档---下载后可任意编辑 3、点击“东南等轴侧视图”按钮，将绘图的界面转到东南视图，注意看一下，在东南视图下的 UCS 坐标的样式，XYZ 的方向，这与其他视图是不同的。 4、从二维平面转换到三维实体，最主要的是 2 个命令：“拉伸建模”和“旋转建模”，现在用“拉伸”命令，拉伸高度 600，注意 UCS 坐标中的 Z 轴，朝 Z 的方向为正向，输入拉伸的数值时是正值，反之，则为负值。UCS 的坐标方向，在 CAD 三维绘图中的作用很大，希望能够引起足够的重视。精品文档---下载后可任意编辑 5、用与上一部相同的方法，将小的矩形也作拉伸，拉伸高度为 450。 6、接下来做倒角，用到的倒角命令是二维的“倒角”命令，点击“倒角”命令后，点击大实体上的一条边，则 CAD 会选中一个基面，如图，但我们要选择的基面是顶面，则要输入“n”后回车，选下一个。精品文档---下载后可任意编辑 7、当 CAD 选中的基面转到顶面(虚线状况为选中的面)，符合要求时，回车确认。 8、在 CAD 做三维用到倒角命令，一般是以边为倒角对象，边的两边有两个面，在选中的面这一边，是“基面”，另一边就是“其他面”，这个搞清了，倒角的距离就好办了。本题大的矩形倒角距离是：基面 400，其他面 300。精品文档---下载后可任意编辑 9、距离输好后，要选择需要倒角的边，选中后呈虚线状，如下图的两条边。如要倒角一圈，则要另输入“L”加以区分，以后会用到。 10、选中要倒角的边后，回车确认，倒角就完成了，看下图。精品文档---下载后可任意编辑 11、接下来继续为小实体做倒角，点击“倒角”命令后，点击小实体上的一条边，则 CAD 会选中一个基面，如图，但我们要选择的基面是顶面，则要输入“n”后回车，选下一个。 12、这时 CAD 会将选中的基面转到顶面(虚线状况为选中的面)，符合要求时，回车确认。精品文档---下载后可任意编辑 13、小的矩形倒角距离是：基面 200，其他面 150。 14、距离输好后，要选择需要倒角的边，...
