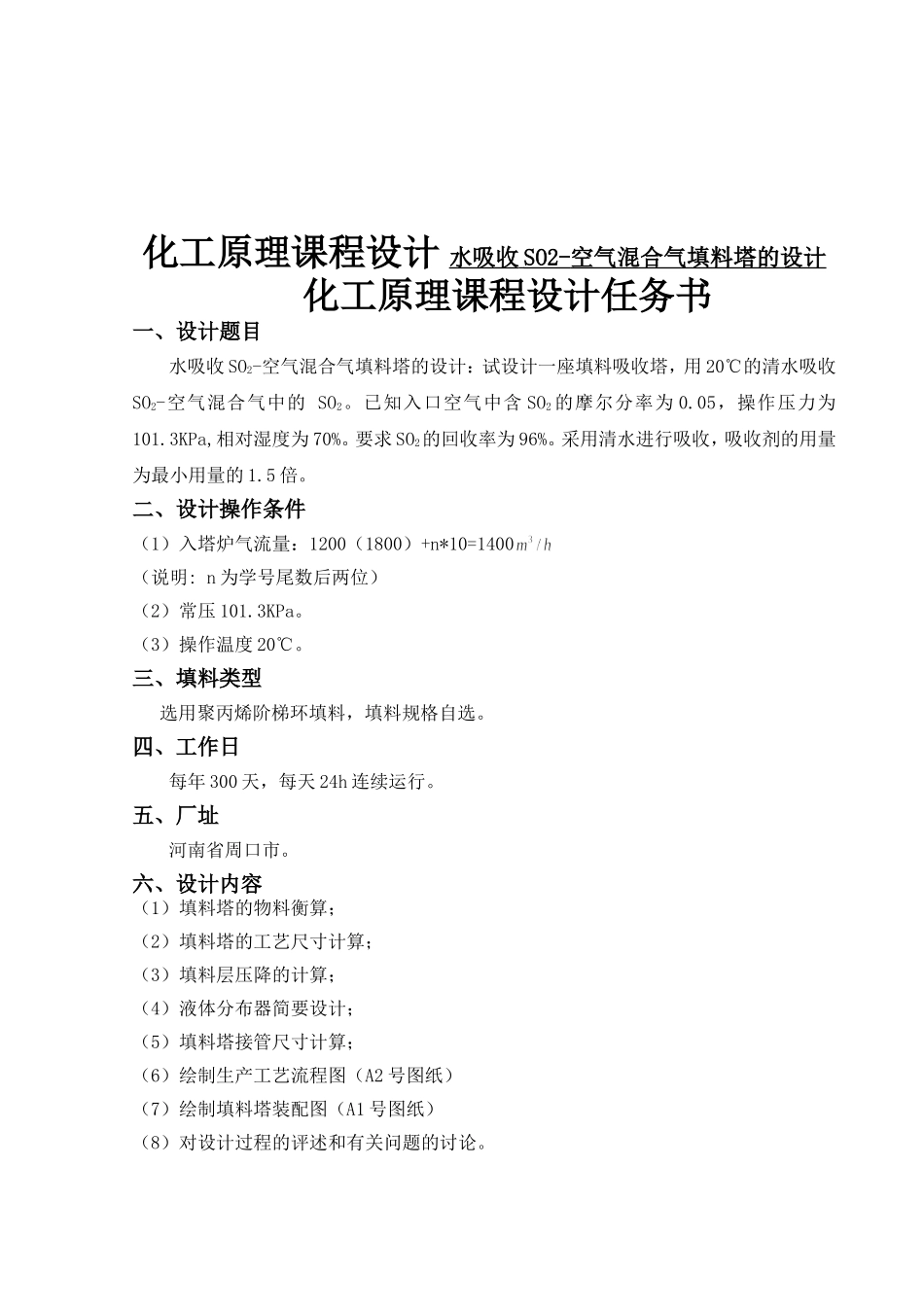

化工原理课程设计 水吸收SO2-空气混合气填料塔的设计_第1页
1/36

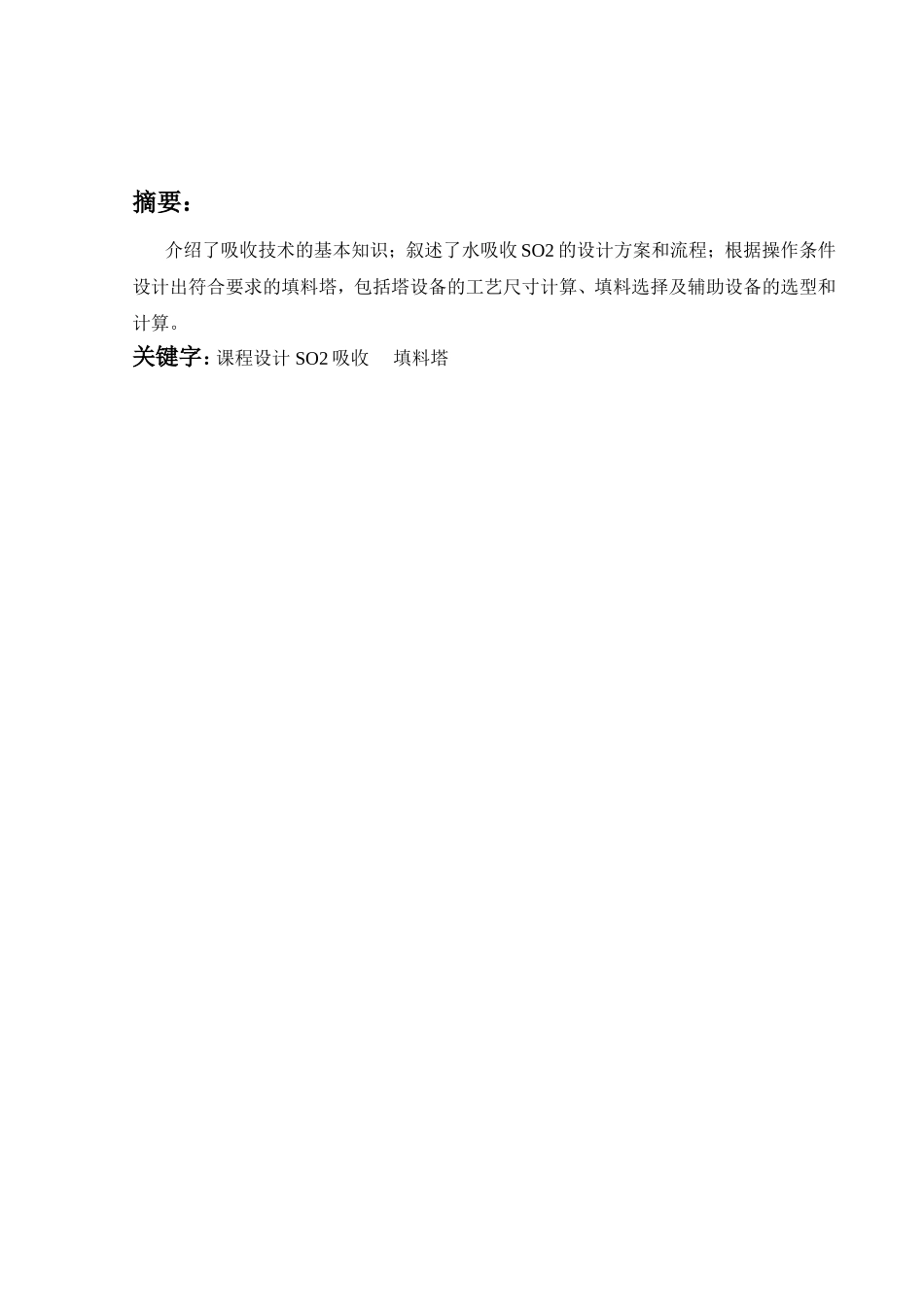

化工原理课程设计 水吸收SO2-空气混合气填料塔的设计_第2页
2/36

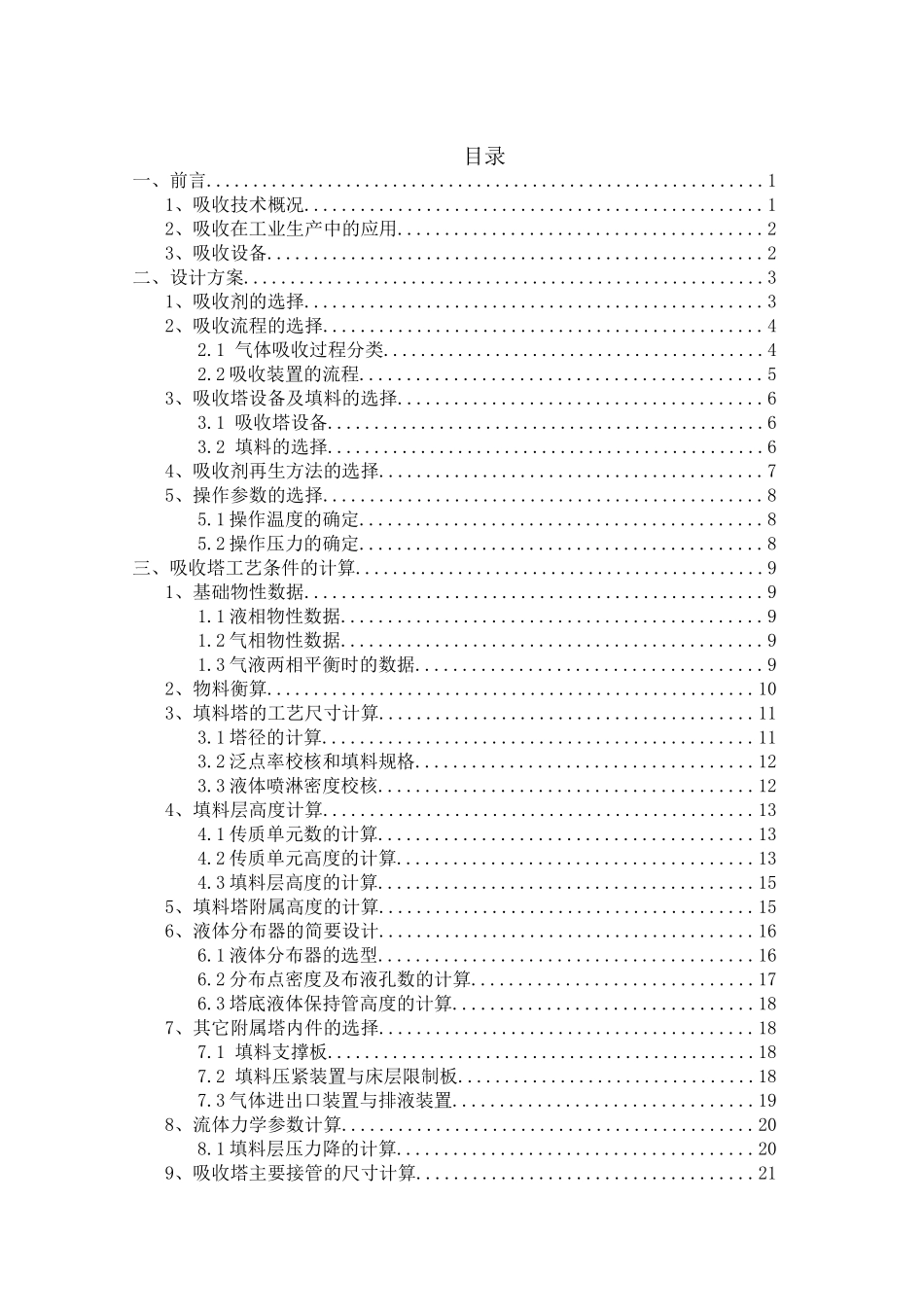

化工原理课程设计 水吸收SO2-空气混合气填料塔的设计_第3页
3/36
化工原理课程设计水吸收SO2-空气混合气填料塔的设计化工原理课程设计任务书一、设计题目水吸收SO2-空气混合气填料塔的设计:试设计一座填料吸收塔,用20℃的清水吸收SO2-空气混合气中的SO2。已知入口空气中含SO2的摩尔分率为0.05,操作压力为101.3KPa,相对湿度为70%。要求SO2的回收率为96%。采用清水进行吸收,吸收剂的用量为最小用量的1.5倍。二、设计操作条件(1)入塔炉气流量:1200(1800)+n*10=1400(说明:n为学号尾数后两位)(2)常压101.3KPa。(3)操作温度20℃。三、填料类型选用聚丙烯阶梯环填料,填料规格自选。四、工作日每年300天,每天24h连续运行。五、厂址河南省周口市。六、设计内容(1)填料塔的物料衡算;(2)填料塔的工艺尺寸计算;(3)填料层压降的计算;(4)液体分布器简要设计;(5)填料塔接管尺寸计算;(6)绘制生产工艺流程图(A2号图纸)(7)绘制填料塔装配图(A1号图纸)(8)对设计过程的评述和有关问题的讨论。摘要:介绍了吸收技术的基本知识;叙述了水吸收SO2的设计方案和流程;根据操作条件设计出符合要求的填料塔,包括塔设备的工艺尺寸计算、填料选择及辅助设备的选型和计算。关键字:课程设计SO2吸收填料塔目录一、前言............................................................11、吸收技术概况.................................................12、吸收在工业生产中的应用.......................................23、吸收设备.....................................................2二、设计方案........................................................31、吸收剂的选择.................................................32、吸收流程的选择...............................................42.1气体吸收过程分类.........................................42.2吸收装置的流程...........................................53、吸收塔设备及填料的选择.......................................63.1吸收塔设备...............................................63.2填料的选择...............................................64、吸收剂再生方法的选择.........................................75、操作参数的选择...............................................85.1操作温度的确定...........................................85.2操作压力的确定...........................................8三、吸收塔工艺条件的计算............................................91、基础物性数据.................................................91.1液相物性数据.............................................91.2气相物性数据.............................................91.3气液两相平衡时的数据.....................................92、物料衡算....................................................103、填料塔的工艺尺寸计算........................................113.1塔径的计算..............................................113.2泛点率校核和填料规格....................................123.3液体喷淋密度校核........................................124、填料层高度计算..............................................134.1传质单元数的计算........................................134.2传质单元高度的计算......................................134.3填料层高度的计算........................................155、填料塔附属高度的计算........................................156、液体分布器的简要设计........................................166.1液体分布器的选型........................................166.2分布点密度及布液孔数的计算..............................176.3塔底液体保持管高度的计算................................187、其它附属塔内件的选择........................................187.1填料支撑板..............................................187.2填料...
