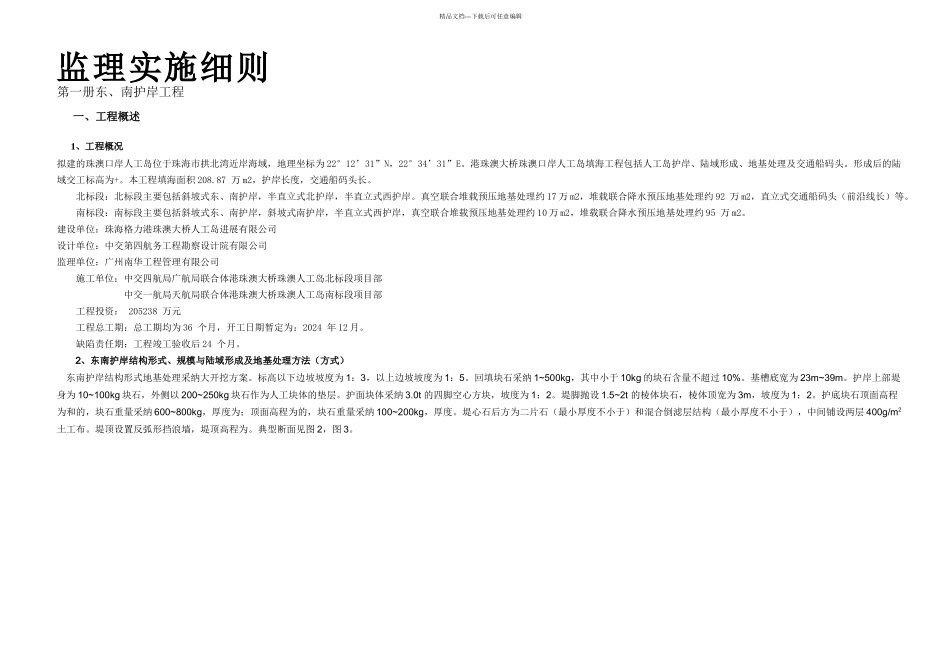

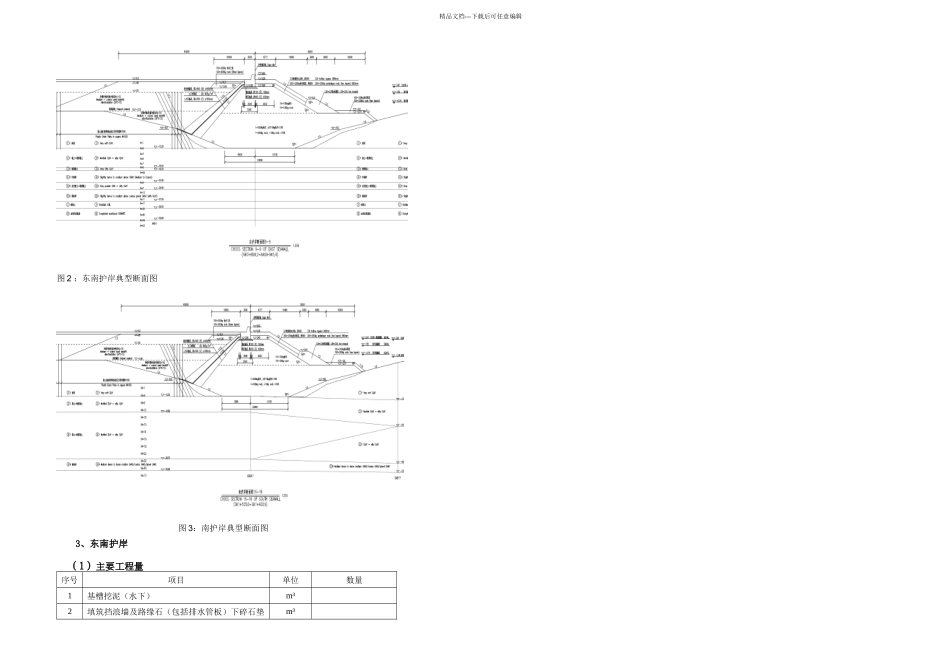

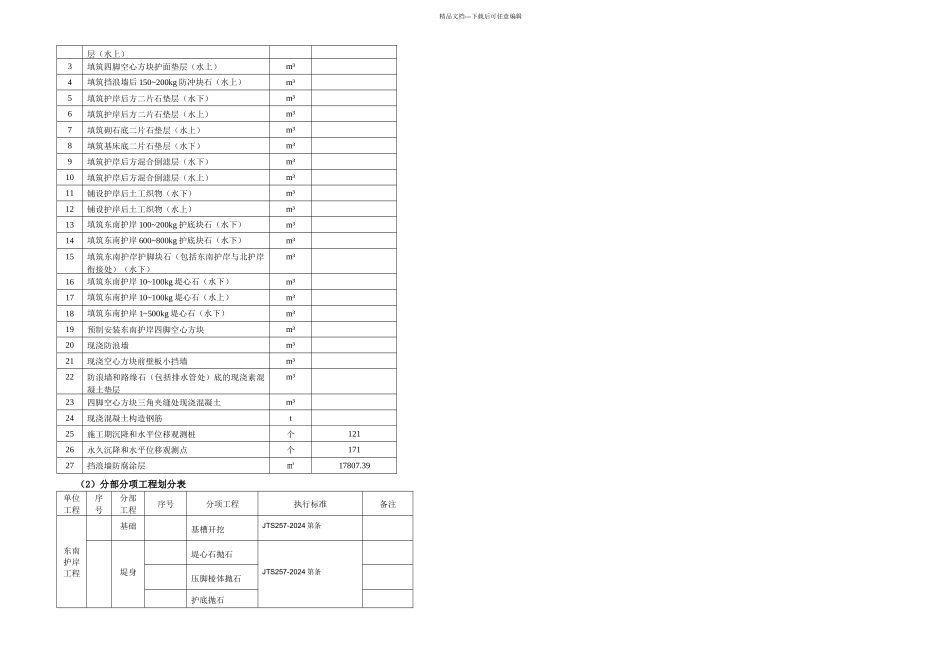

精品文档---下载后可任意编辑监理实施细则第一册东、南护岸工程一、工程概述1、工程概况拟建的珠澳口岸人工岛位于珠海市拱北湾近岸海域，地理坐标为 22°12’31”N，22°34’31”E。港珠澳大桥珠澳口岸人工岛填海工程包括人工岛护岸、陆域形成、地基处理及交通船码头。形成后的陆域交工标高为+。本工程填海面积 208.87 万 m2，护岸长度，交通船码头长。北标段：北标段主要包括斜坡式东、南护岸，半直立式北护岸，半直立式西护岸。真空联合堆载预压地基处理约 17 万 m2，堆载联合降水预压地基处理约 92 万 m2，直立式交通船码头（前沿线长）等。南标段：南标段主要包括斜坡式东、南护岸，斜坡式南护岸，半直立式西护岸，真空联合堆载预压地基处理约 10 万 m2，堆载联合降水预压地基处理约 95 万 m2。建设单位：珠海格力港珠澳大桥人工岛进展有限公司设计单位：中交第四航务工程勘察设计院有限公司监理单位：广州南华工程管理有限公司 施工单位：中交四航局广航局联合体港珠澳大桥珠澳人工岛北标段项目部 中交一航局天航局联合体港珠澳大桥珠澳人工岛南标段项目部工程投资： 205238 万元工程总工期：总工期均为 36 个月，开工日期暂定为：2024 年 12 月。缺陷责任期：工程竣工验收后 24 个月。2、东南护岸结构形式、规模与陆域形成及地基处理方法（方式）东南护岸结构形式地基处理采纳大开挖方案。标高以下边坡坡度为 1：3，以上边坡坡度为 1：5。回填块石采纳 1~500kg，其中小于 10kg 的块石含量不超过 10%。基槽底宽为 23m~39m。护岸上部堤身为 10~100kg 块石，外侧以 200~250kg 块石作为人工块体的垫层。护面块体采纳 3.0t 的四脚空心方块，坡度为 1：2。堤脚抛设 1.5~2t 的棱体块石，棱体顶宽为 3m，坡度为 1：2。护底块石顶面高程为和的，块石重量采纳 600~800kg，厚度为；顶面高程为的，块石重量采纳 100~200kg，厚度。堤心石后方为二片石（最小厚度不小于）和混合倒滤层结构（最小厚度不小于），中间铺设两层 400g/m2土工布。堤顶设置反弧形挡浪墙，堤顶高程为。典型断面见图 2，图 3。精品文档---下载后可任意编辑图 2 ：东南护岸典型断面图图 3：南护岸典型断面图3、东南护岸 （1）主要工程量序号项目单位数量1基槽挖泥（水下）m³2填筑挡浪墙及路缘石（包括排水管板）下碎石垫m³精品文档---下载后可任意编辑层（水上）3填筑四脚空心方块护面垫层（水上）m³4填筑挡浪墙后 150~200...
