煤矿高低压开关整定计算(样本)

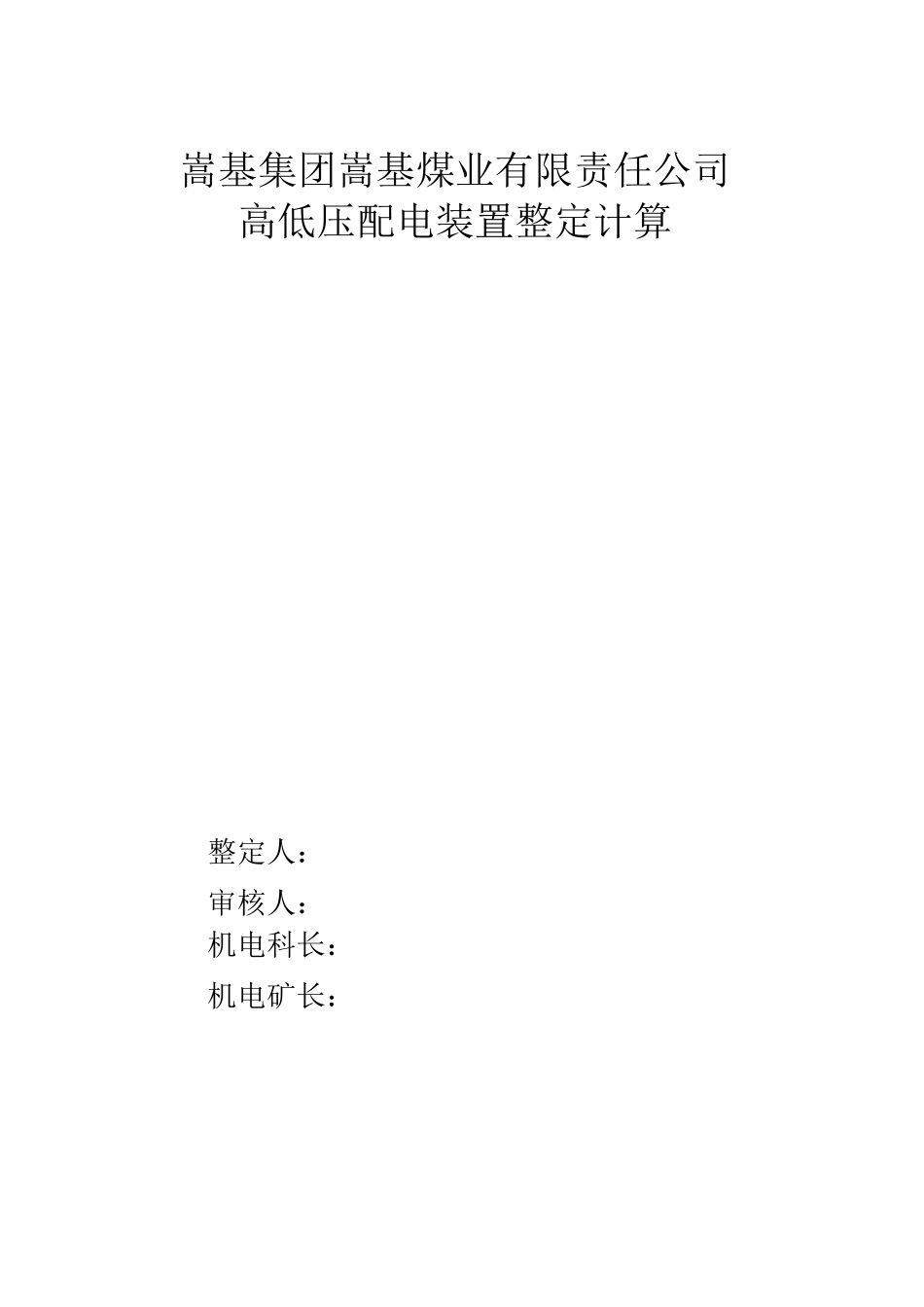

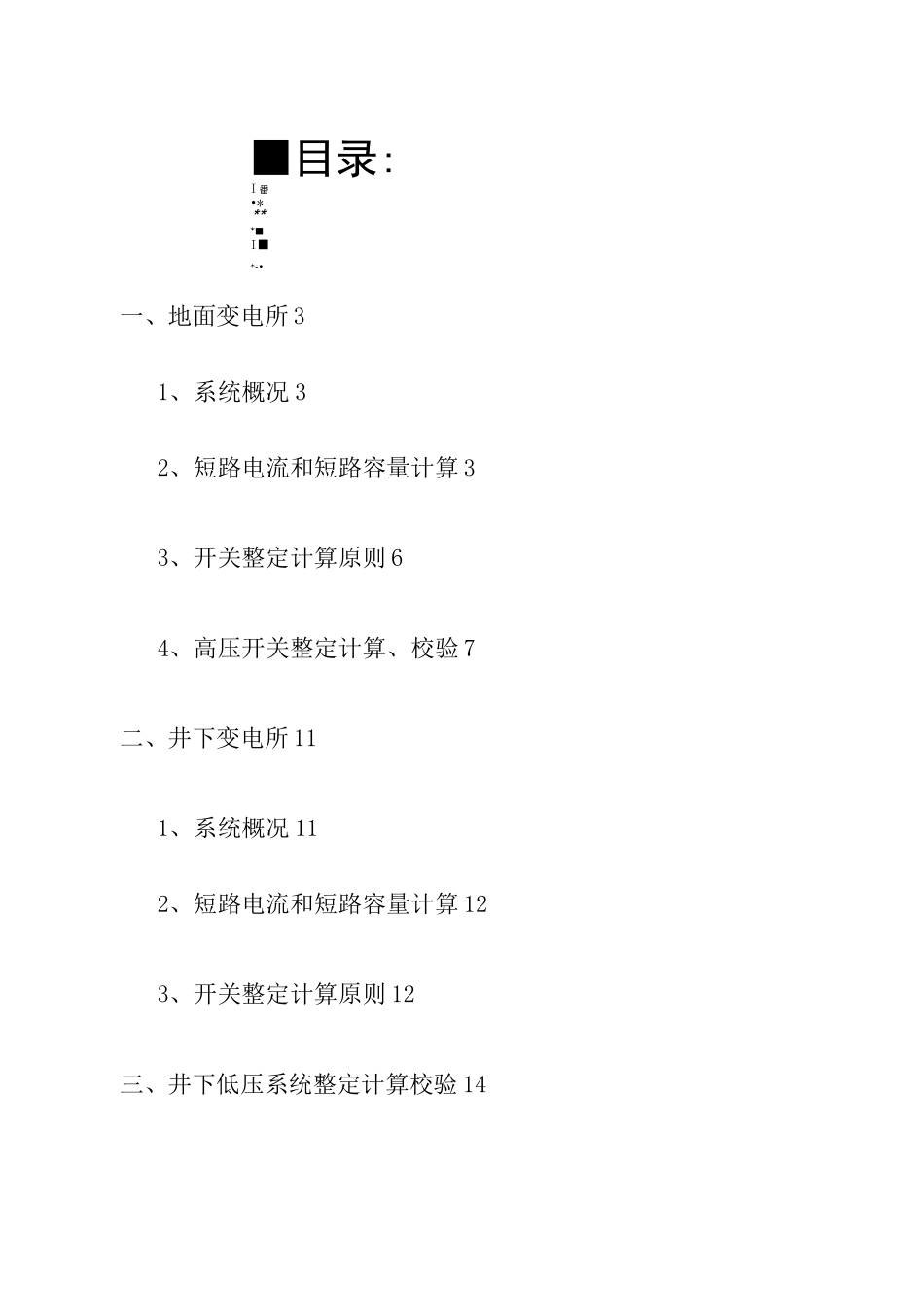

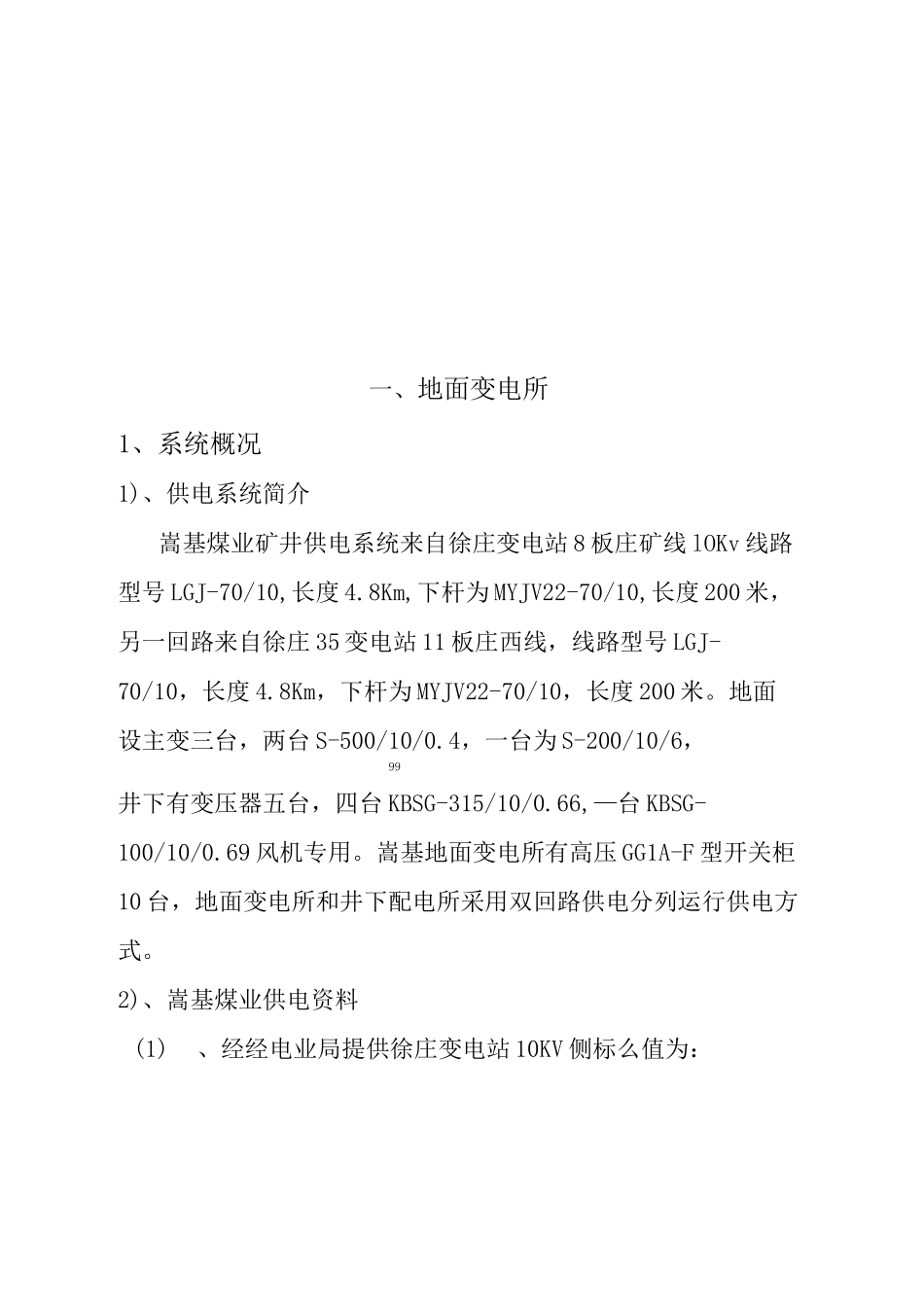

嵩基集团嵩基煤业有限责任公司高低压配电装置整定计算整定人：审核人：机电科长：机电矿长：■目录:I 番•****■I■*-•一、地面变电所 31、系统概况 32、短路电流和短路容量计算 33、开关整定计算原则 64、高压开关整定计算、校验 7二、井下变电所 111、系统概况 112、短路电流和短路容量计算 123、开关整定计算原则 12三、井下低压系统整定计算校验 14一、地面变电所1、系统概况1)、供电系统简介嵩基煤业矿井供电系统来自徐庄变电站 8 板庄矿线 lOKv 线路型号 LGJ-70/10,长度 4.8Km,下杆为 MYJV22-70/10,长度 200 米，另一回路来自徐庄 35 变电站 11 板庄西线，线路型号 LGJ-70/10，长度 4.8Km，下杆为 MYJV22-70/10，长度 200 米。地面设主变三台，两台 S-500/10/0.4，一台为 S-200/10/6，99井下有变压器五台，四台 KBSG-315/10/0.66,—台 KBSG-100/10/0.69 风机专用。嵩基地面变电所有高压 GG1A-F 型开关柜10 台，地面变电所和井下配电所采用双回路供电分列运行供电方式。2)、嵩基煤业供电资料(1)、经经电业局提供徐庄变电站 10KV 侧标么值为：最大运行运行方式下：0.924 最小运行方式下：1.43S9-100/10/62）、线路参数徐庄变电站到嵩基变电所线路型号 LGJ-70/10,长度4.8Km，下杆为 MYJV22-70/10，长度 200 米电抗、阻抗查表得；10KV 架空线电阻、电抗：Xg=0.08X4.8=0.36QRg=0.3X4.8=1.44Q10KV 铠装电缆电阻、电抗：Xg=0.08X0.2=0.016QRg=0.506X0.2=0.1012Q2、短路电流和短路容量计算 1）绘制电路图并计算各元件的相对基准电抗。S9-5O0/10/074S9-500/10/0.41Ed选择基准容量 Sd=100MVA基准电压 Ud=10.5KV基准电流 Id 二 Sd/J3Ud=100 一(1.732X10.5)=5.4987KA上级变压器电抗标么值X*b°=1.7745 上一级徐庄站提供上下杆电缆电抗标么值X*1=X0L(S/U2)=0.06X(100—10.52)=0.054410jp1架空线电抗标么值X*2=X0L(S/Ud2)=0.36X(100—10.52)=0.326520j从地面变电所入井井下配电所电缆电抗标么值：L=300mX*3=X0L(Sd/Ud2)=0.016X0.3X(100—10.52)=0.0435从中央变电所到采区变电所电缆电抗标幺值：L=318mX*4=X0L(Sd/Ud2)=0.016X0.318X(100—10.52)=0.0046地面变电所 S-500KVA 变压器电抗值查表得：9R=0.0204X=0.128b1b1地面变电所 S-100KVA 变压器电抗值查表得：9R=0.0233X=0.0597b1b11Ed0/1.7745夕X0--电抗系数L--电缆长度 KmSd--基准容量Ud--基准电压(2)绘制等效电路图(3)计算短路电流和短路容...
