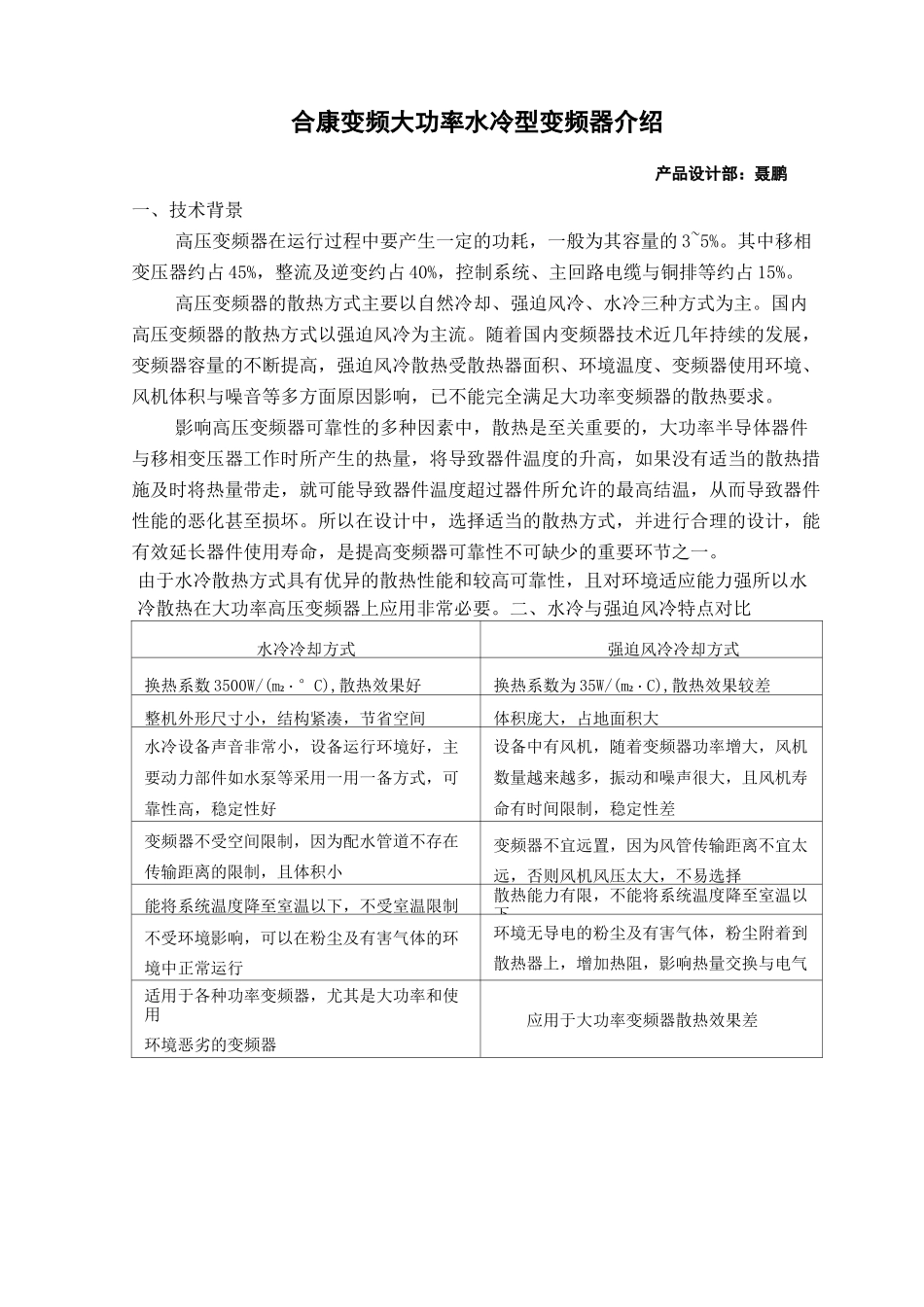

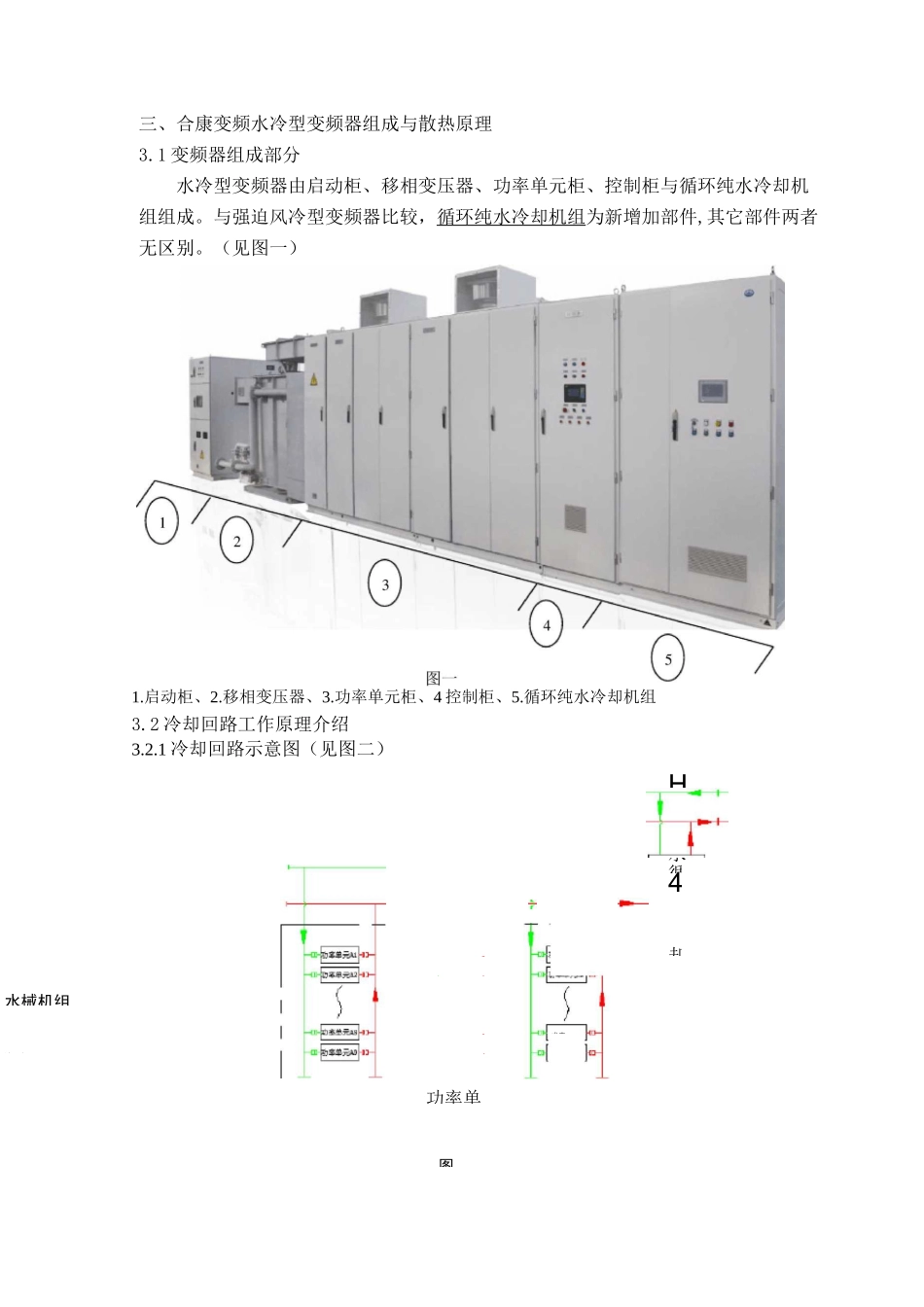

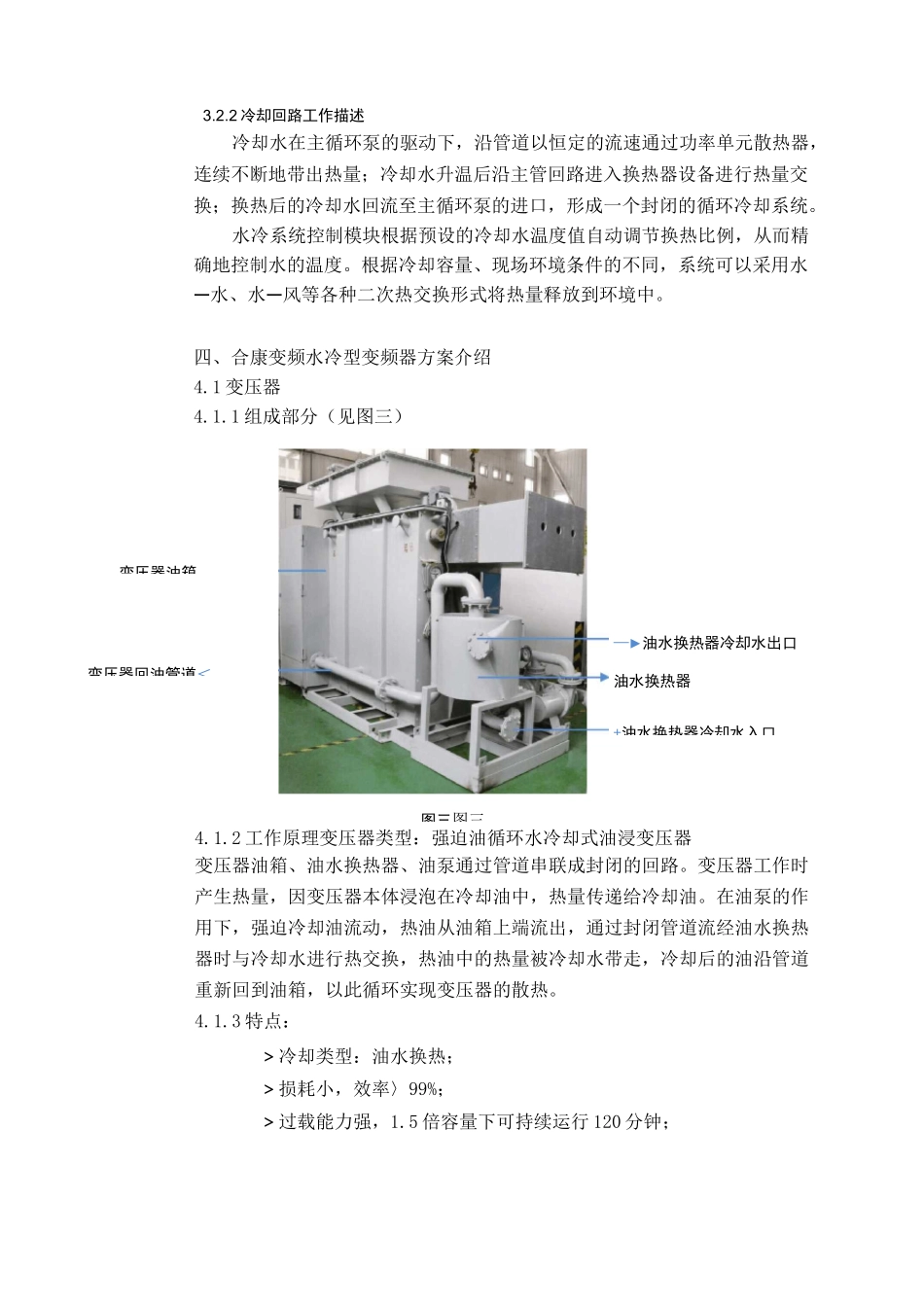

合康变频大功率水冷型变频器介绍产品设计部:聂鹏一、技术背景高压变频器在运行过程中要产生一定的功耗,一般为其容量的 3~5%。其中移相变压器约占 45%,整流及逆变约占 40%,控制系统、主回路电缆与铜排等约占 15%。高压变频器的散热方式主要以自然冷却、强迫风冷、水冷三种方式为主。国内高压变频器的散热方式以强迫风冷为主流。随着国内变频器技术近几年持续的发展,变频器容量的不断提高,强迫风冷散热受散热器面积、环境温度、变频器使用环境、风机体积与噪音等多方面原因影响,已不能完全满足大功率变频器的散热要求。影响高压变频器可靠性的多种因素中,散热是至关重要的,大功率半导体器件与移相变压器工作时所产生的热量,将导致器件温度的升高,如果没有适当的散热措施及时将热量带走,就可能导致器件温度超过器件所允许的最高结温,从而导致器件性能的恶化甚至损坏。所以在设计中,选择适当的散热方式,并进行合理的设计,能有效延长器件使用寿命,是提高变频器可靠性不可缺少的重要环节之一。由于水冷散热方式具有优异的散热性能和较高可靠性,且对环境适应能力强所以水冷散热在大功率高压变频器上应用非常必要。二、水冷与强迫风冷特点对比水冷冷却方式强迫风冷冷却方式换热系数 3500W/(m2・°C),散热效果好换热系数为 35W/(m2・C),散热效果较差整机外形尺寸小,结构紧凑,节省空间体积庞大,占地面积大水冷设备声音非常小,设备运行环境好,主要动力部件如水泵等采用一用一备方式,可靠性高,稳定性好设备中有风机,随着变频器功率增大,风机数量越来越多,振动和噪声很大,且风机寿命有时间限制,稳定性差变频器不受空间限制,因为配水管道不存在传输距离的限制,且体积小变频器不宜远置,因为风管传输距离不宜太远,否则风机风压太大,不易选择能将系统温度降至室温以下,不受室温限制散热能力有限,不能将系统温度降至室温以下不受环境影响,可以在粉尘及有害气体的环境中正常运行环境无导电的粉尘及有害气体,粉尘附着到散热器上,增加热阻,影响热量交换与电气绝缘;适用于各种功率变频器,尤其是大功率和使用环境恶劣的变频器应用于大功率变频器散热效果差水械机组J■]功率单图H水4却三、合康变频水冷型变频器组成与散热原理3.1 变频器组成部分水冷型变频器由启动柜、移相变压器、功率单元柜、控制柜与循环纯水冷却机组组成。与强迫风冷型变频器比较,循环纯水冷却机组为新增加部件,其它部件两者无区别。(见图一)1.启...
