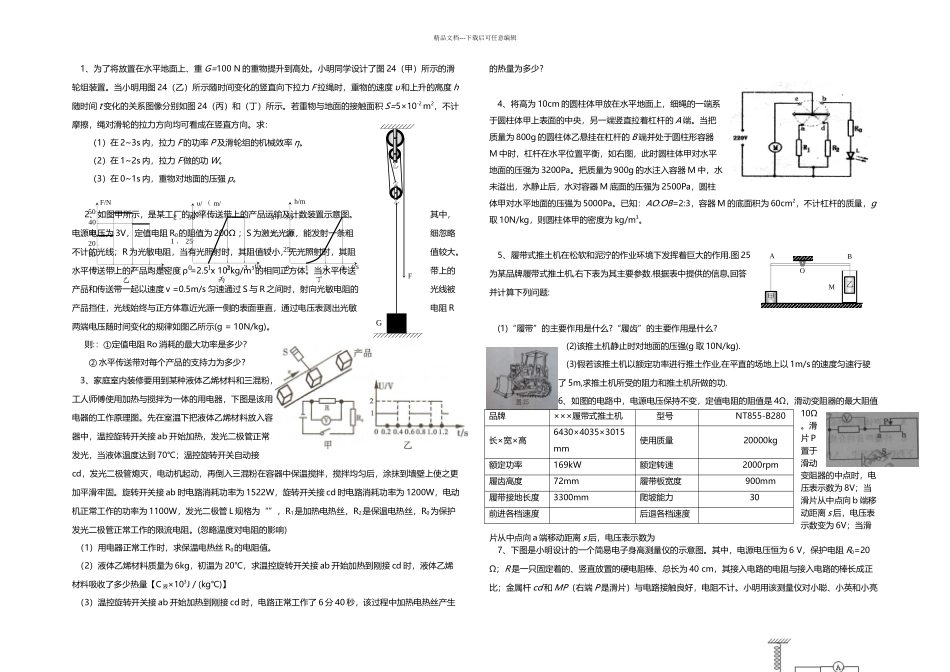

FGt/s1302F/N乙1050302040t/s1302υ/ （ m/s ）丙1 ． 252 ． 502 ． 50t/s1302h/m丁1 ． 253 ． 75OA甲BM乙精品文档---下载后可任意编辑1、为了将放置在水平地面上、重 G=100 N 的重物提升到高处
小明同学设计了图 24（甲）所示的滑轮组装置
当小明用图 24（乙）所示随时间变化的竖直向下拉力 F 拉绳时，重物的速度 υ 和上升的高度 h随时间 t 变化的关系图像分别如图 24（丙）和（丁）所示
若重物与地面的接触面积 S=5×10-2 m2，不计摩擦，绳对滑轮的拉力方向均可看成在竖直方向
求：（1）在 2~3s 内，拉力 F 的功率 P 及滑轮组的机械效率 η
（2）在 1~2s 内，拉力 F 做的功 W
（3）在 0~1s 内，重物对地面的压强 p
2、如图甲所示，是某工厂的水平传送带上的产品运输及计数装置示意图
其中，电源电压为 3V，定值电阻 R0的阻值为 200Ω ；S 为激光光源，能发射一条粗细忽略不计的光线；R 为光敏电阻，当有光照射时，其阻值较小，无光照射时，其阻值较大
水平传送带上的产品均是密度 ρ =2
5 x 103kg/m3的相同正方体
当水平传送带上的产品和传送带一起以速度 v =0
5m/s 匀速通过 S 与 R 之间时，射向光敏电阻的光线被产品挡住，光线始终与正方体靠近光源一侧的表面垂直，通过电压表测出光敏电阻 R两端电压随时间变化的规律如图乙所示(g = 10N/kg)
则:：①定值电阻 Ro 消耗的最大功率是多少
② 水平传送带对每个产品的支持力为多少
3、家庭室内装修要用到某种液体乙烯材料和三混粉，工人师傅使用加热与搅拌为一体的用电器，下图是该用电器的工作原理图
先在室温下把液体乙烯材料放入容器中，温控旋转开关接 ab 开始加热，发光二极管正常发光，当液体温度达到
