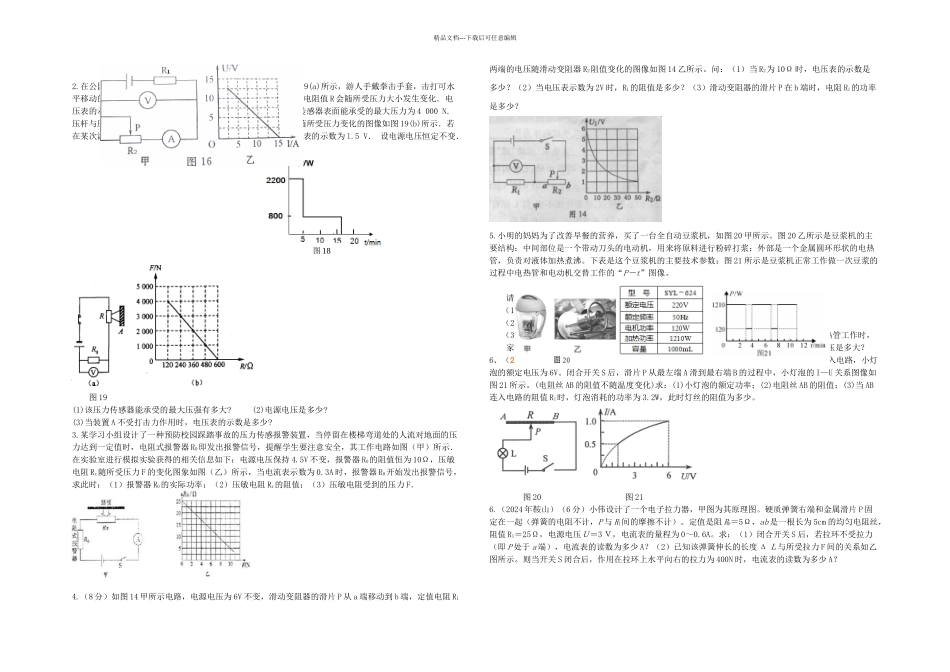

图 18精品文档---下载后可任意编辑2.在公园有一种测量瞬间打击力的游戏机,其原理示意图如图 19(a)所示,游人手戴拳击手套,击打可水平移动的 A 装置,A 通过压杆与压力传感器接触,压力传感器的电阻值 R 会随所受压力大小发生变化.电压表的示数可反映出打击力的大小.已知电阻 R0=120Ω,压力传感器表面能承受的最大压力为 4 000 N.压杆与压力传感 器的接触面积为 4 cm2.压力传感器的电阻值随所受压力变化的图像如图 19(b)所示.若在某次游戏过程中,游人用 2 000 N 的力击中装置 4,此时电压表的示数为 l.5 V. 设电源电压恒定不变. 图 19(1)该压力传感器能承受的最大压强有多大? (2)电源电压是多少?(3)当装置 A 不受打击力作用时,电压表的示数是多少?3.某学习小组设计了一种预防校园踩踏事故的压力传感报警装置,当停留在楼梯弯道处的人流对地面的压力达到一定值时,电阻式报警器 R0即发出报警信号,提醒学生要注意安全,其工作电路如图(甲)所示.在实验室进行模拟实验获得的相关信息如下:电源电压保持 4.5V 不变,报警器 R0的阻值恒为 10Ω,压敏电阻 Rx随所受压力 F 的变化图象如图(乙)所示,当电流表示数为 0.3A 时,报警器 R0开始发出报警信号,求此时:(1)报警器 R0的实际功率;(2)压敏电阻 Rx的阻值;(3)压敏电阻受到的压力 F.4.(8 分)如图 14 甲所示电路,电源电压为 6V 不变,滑动变阻器的滑片 P 从 a 端移动到 b 端,定值电阻 R1两端的电压随滑动变阻器 R2阻值变化的图像如图 14 乙所示。问:(1)当 R2为 10Ω 时,电压表的示数是多少?(2)当电压表示数为 2V 时,R1的阻值是多少?(3)滑动变阻器的滑片 P 在 b 端时,电阻 R1的功率是多少?5.小明的妈妈为了改善早餐的营养,买了一台全自动豆浆机,如图 20 甲所示。图 20 乙所示是豆浆机的主要结构:中间部位是一个带动刀头的电动机,用来将原料进行粉碎打浆;外部是一个金属圆环形状的电热管,负责对液体加热煮沸。下表是这个豆浆机的主要技术参数;图 21 所示是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作的“P-t”图像。请解答下列问题:(1)豆浆机正常工作时的最大电流是多大?(2)豆浆机正常工作做一次豆浆,总共消耗的电能是多少?(3)在一次豆浆机工作的时候,小明将家里的其它用电器都关闭,他观察到豆浆机的电热管工作时,家里标有“1200r/kW·h”字样的...
