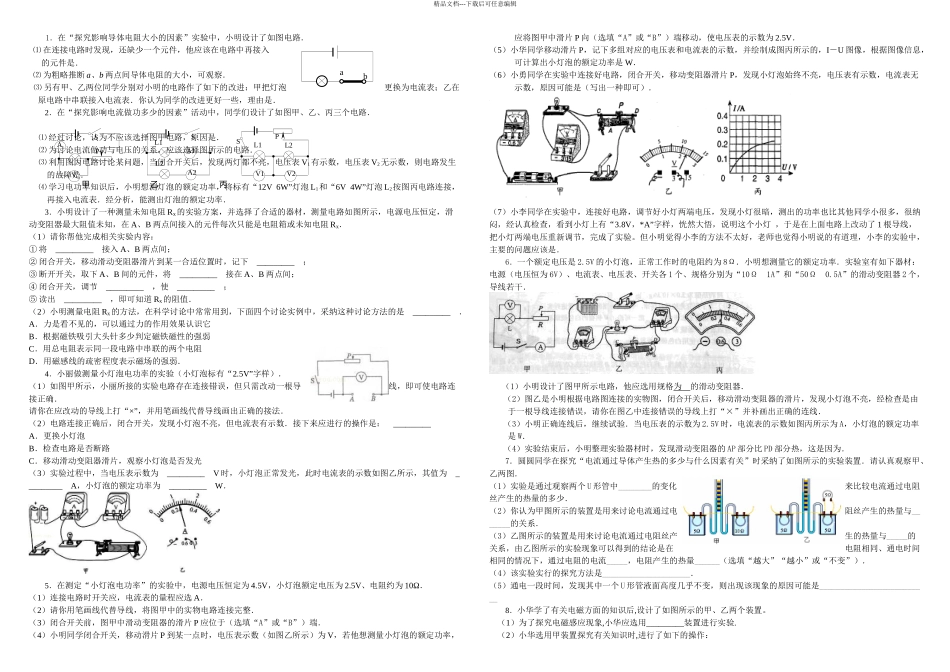

a b 甲乙丙SPL1L2VA1A2SPL1L2V1V2SA精品文档---下载后可任意编辑1.在“探究影响导体电阻大小的因素”实验中,小明设计了如图电路.⑴ 在连接电路时发现,还缺少一个元件,他应该在电路中再接入的元件是.⑵ 为粗略推断 a、b 两点间导体电阻的大小,可观察.⑶ 另有甲、乙两位同学分别对小明的电路作了如下的改进:甲把灯泡更换为电流表;乙在原电路中串联接入电流表.你认为同学的改进更好一些,理由是.2.在“探究影响电流做功多少的因素”活动中,同学们设计了如图甲、乙、丙三个电路.⑴ 经过讨论,认为不应该选择图甲电路,原因是.⑵ 为讨论电流做功与电压的关系,应该选择图所示的电路.⑶ 利用图丙电路讨论某问题,当闭合开关后,发现两灯都不亮,电压表 V1有示数,电压表 V2无示数,则电路发生的故障是.⑷ 学习电功率知识后,小明想测灯泡的额定功率,将标有“12V 6W”灯泡 L1和“6V 4W”灯泡 L2按图丙电路连接,再接入电流表.经分析,能测出灯泡的额定功率.3.小明设计了一种测量未知电阻 Rx的实验方案,并选择了合适的器材,测量电路如图所示,电源电压恒定,滑动变阻器最大阻值未知,在 A、B 两点间接入的元件每次只能是电阻箱或未知电阻 Rx.(1)请你帮他完成相关实验内容:① 将 _________ 接入 A、B 两点间;② 闭合开关,移动滑动变阻器滑片到某一合适位置时,记下 _________ ;③ 断开开关,取下 A、B 间的元件,将 _________ 接在 A、B 两点间;④ 闭合开关,调节 _________ ,使 _________ ;⑤ 读出 _________ ,即可知道 Rx的阻值.(2)小明测量电阻 Rx的方法,在科学讨论中常常用到,下面四个讨论实例中,采纳这种讨论方法的是 _________ .A.力是看不见的,可以通过力的作用效果认识它B.根据磁铁吸引大头针多少判定磁铁磁性的强弱C.用总电阻表示同一段电路中串联的两个电阻D.用磁感线的疏密程度表示磁场的强弱.4.小丽做测量小灯泡电功率的实验(小灯泡标有“2.5V”字样).(1)如图甲所示,小丽所接的实验电路存在连接错误,但只需改动一根导线,即可使电路连接正确.请你在应改动的导线上打“×”,并用笔画线代替导线画出正确的接法.(2)电路连接正确后,闭合开关,发现小灯泡不亮,但电流表有示数.接下来应进行的操作是: _________ A.更换小灯泡B.检查电路是否断路C.移动滑动变阻器滑片,观察小灯泡是否发光(3)实验过程中,当电压表示数为 __...
