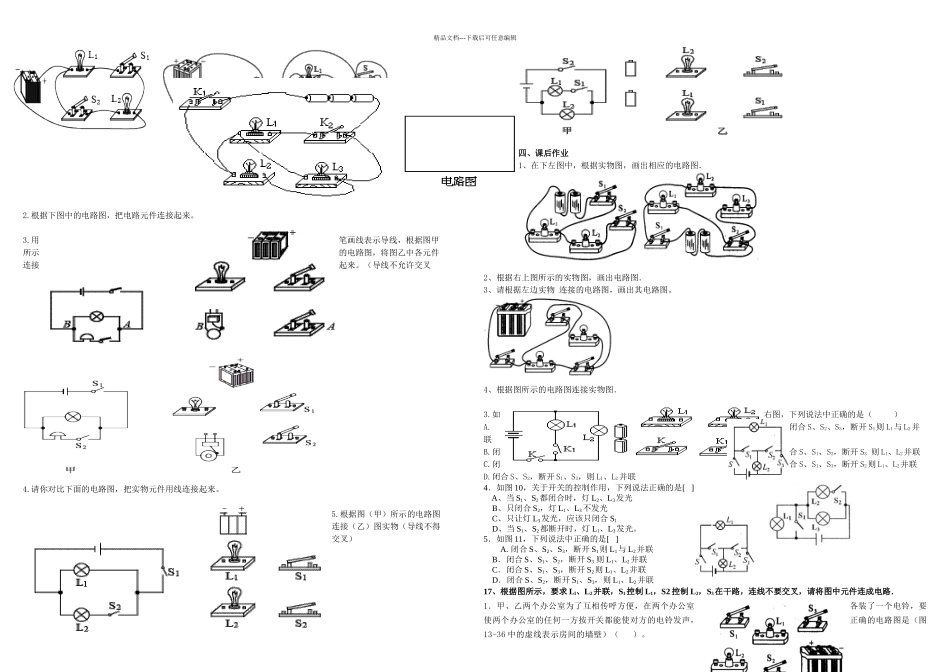

串并联练习题电路连接_第1页
1/3

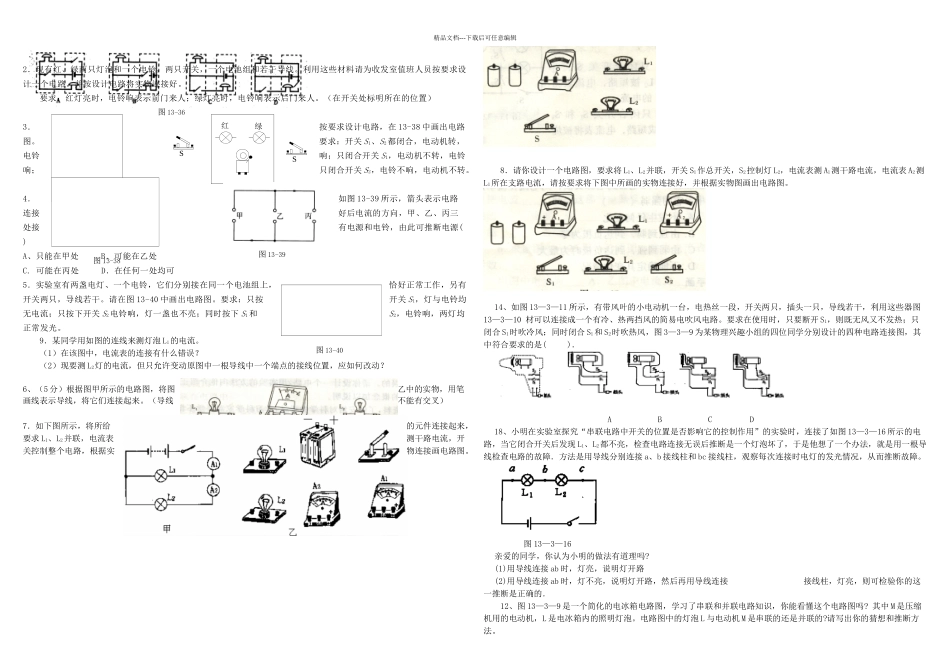

串并联练习题电路连接_第2页
2/3

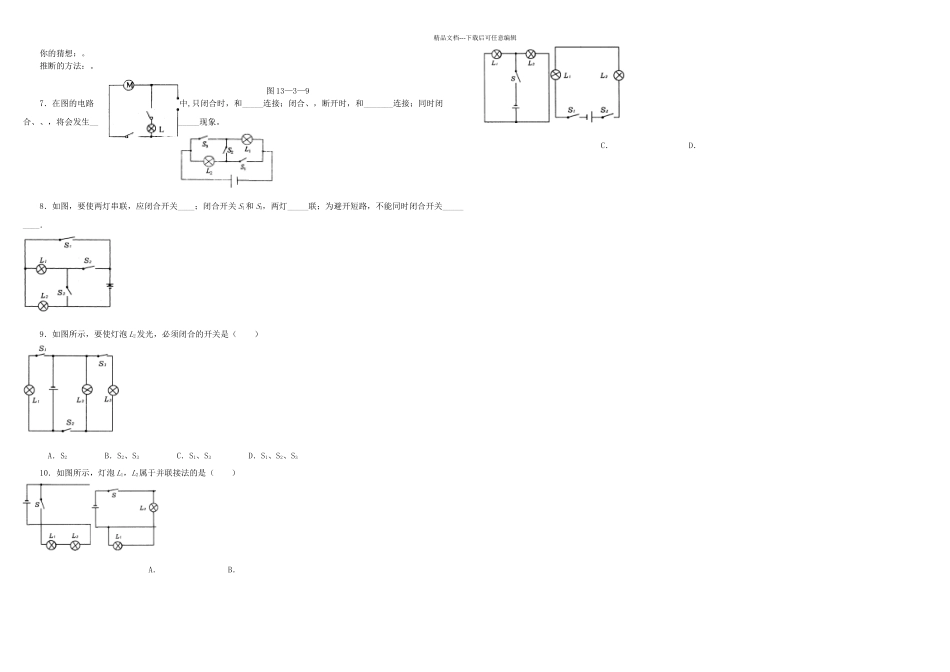

串并联练习题电路连接_第3页
3/3
精品文档---下载后可任意编辑2.根据下图中的电路图,把电路元件连接起来。3.用笔画线表示导线,根据图甲所示的电路图,将图乙中各元件连接起来。(导线不允许交叉4.请你对比下面的电路图,把实物元件用线连接起来。5.根据图(甲)所示的电路图连接(乙)图实物(导线不得交叉)四、课后作业1、在下左图中,根据实物图,画出相应的电路图. 2、根据右上图所示的实物图,画出电路图. 3、请根据左边实物 连接的电路图,画出其电路图。4、根据图所示的电路图连接实物图.3.如右图,下列说法中正确的是( )A. 闭合 S、S2、S3,断开 S1则 L1与 L2并联B.闭合 S、S1、S2,断开 S3 则 L1、L2并联C.闭合 S、S1、S3,断开 S2则 L1、L2并联D.闭合 S、S2,断开 S1、S3,则 L1、L2并联4.如图 10,关于开关的控制作用,下列说法正确的是[ ] A、当 S1、S2都闭合时,灯 L2、L3发光 B、只闭合 S2,灯 L1、L3不发光 C、只让灯 L3发光,应该只闭合 S1 D、当 S1、S2都断开时,灯 L1、L3发光。5.如图 11,下列说法中正确的是[ ]A. 闭合 S、S2、S3,断开 S1则 L1与 L2并联 B.闭合 S、S1、S2,断开 S3 则 L1、L2并联 C.闭合 S、S1、S3,断开 S2则 L1、L2并联 D.闭合 S、S2,断开 S1、S3,则 L1、L2并联17、根据图所示,要求 Ll、L2并联,S1控制 L1,S2 控制 L2,S3在干路,连线不要交叉,请将图中元件连成电路.1.甲、乙两个办公室为了互相传呼方便,在两个办公室各装了一个电铃,要使两个办公室的任何一方按开关都能使对方的电铃发声,正确的电路图是(图13-36 中的虚线表示房间的墙壁)( )。图 9图 13-36SS红绿图 13-38图 13-39图 13-40精品文档---下载后可任意编辑2.现有红、绿两只灯泡和一个电铃,两只开关,一个电池组和若干导线。利用这些材料请为收发室值班人员按要求设计一个电路。并按设计电路将实物连接好。要求:红灯亮时,电铃响表示前门来人;绿灯亮时,电铃响表示后门来人。(在开关处标明所在的位置)3.按要求设计电路,在 13-38 中画出电路图。 要求:开关 S1、S2都闭合,电动机转,电铃响;只闭合开关 S1,电动机不转,电铃响;只闭合开关 S2,电铃不响,电动机不转。4.如图 13-39 所示,箭头表示电路连接好后电流的方向,甲、乙、丙三处接有电源和电铃,由此可推断电源( )A、只能在甲处 B.可能在乙处C. 可能在丙处 D.在任何一处均可5.实验室有两盏电灯、一...
