串联多重脉可控整流电路V／A剖析

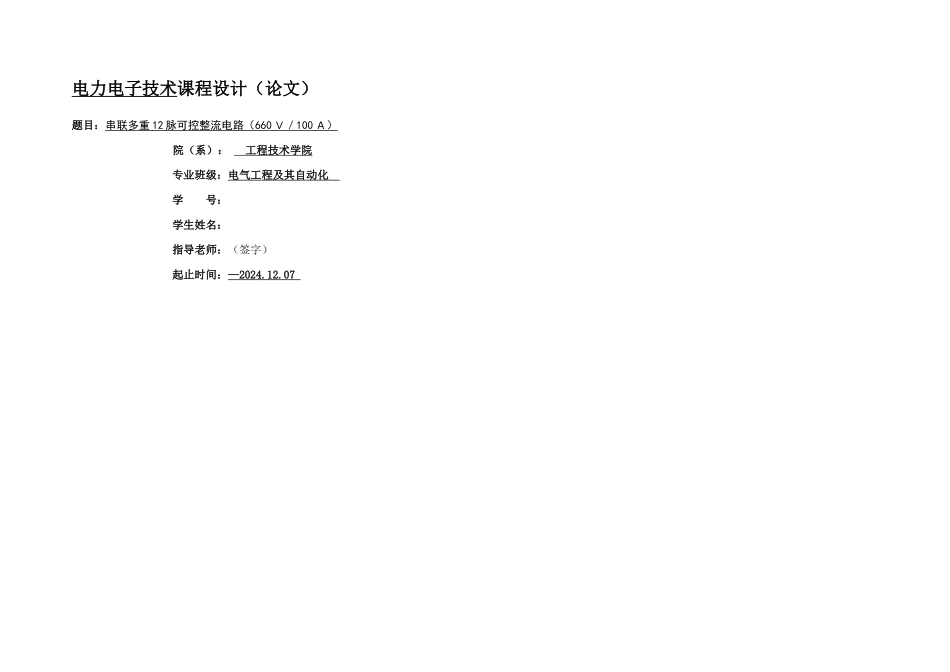

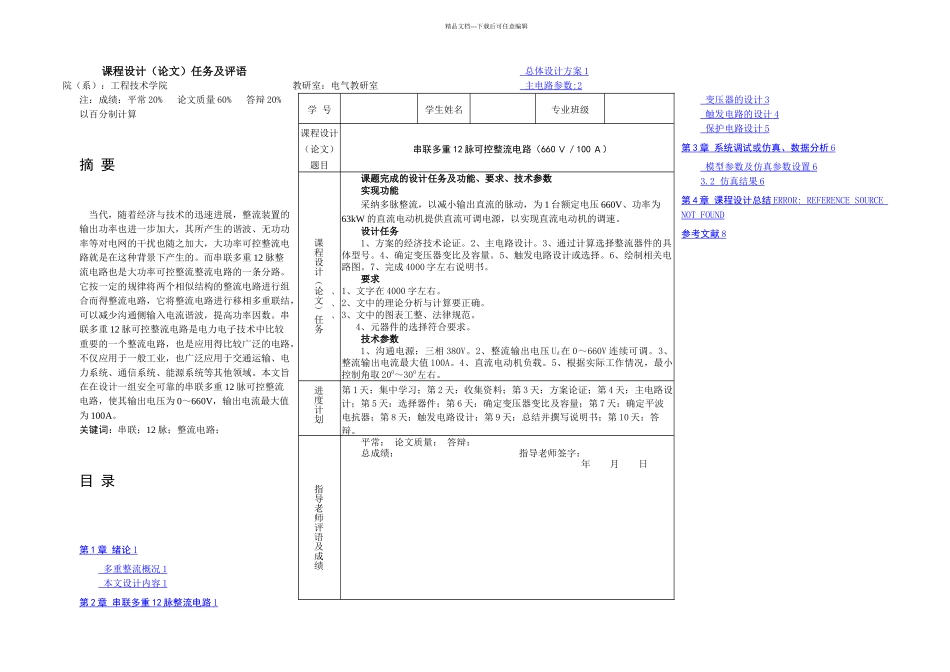

电力电子技术课程设计（论文）题目：串联多重 12 脉可控整流电路（ 660 Ｖ／ 100 Ａ） 院（系）： 工程技术学院专业班级：电气工程及其自动化 学 号：学生姓名：指导老师：（签字）起止时间：— 2024.12.07 精品文档---下载后可任意编辑课程设计（论文）任务及评语院（系）：工程技术学院 教研室：电气教研室注：成绩：平常 20% 论文质量 60% 答辩 20% 以百分制计算摘 要 当代，随着经济与技术的迅速进展，整流装置的输出功率也进一步加大，其所产生的谐波、无功功率等对电网的干扰也随之加大，大功率可控整流电路就是在这种背景下产生的。而串联多重 12 脉整流电路也是大功率可控整流整流电路的一条分路。它按一定的规律将两个相似结构的整流电路进行组合而得整流电路，它将整流电路进行移相多重联结，可以减少沟通侧输入电流谐波，提高功率因数。串联多重 12 脉可控整流电路是电力电子技术中比较重要的一个整流电路，也是应用得比较广泛的电路，不仅应用于一般工业，也广泛应用于交通运输、电力系统、通信系统、能源系统等其他领域。本文旨在在设计一组安全可靠的串联多重 12 脉可控整流电路，使其输出电压为 0～660V，输出电流最大值为 100A。关键词：串联；12 脉；整流电路；目 录第 1 章 绪论 1 多重整流概况 1 本文设计内容 1 第 2 章 串联多重 12 脉整流电路 1 总体设计方案 1 主电路参数 : 2 变压器的设计 3 触发电路的设计 4 保护电路设计 5 第 3 章 系统调试或仿真、数据分析 6 模型参数及仿真参数设置 6 3.2 仿真结果 6 第 4 章 课程设计总结 ERROR: REFERENCE SOURCE NOT FOUND参考文献 8 学 号学生姓名专业班级课程设计（论文）题目串联多重 12 脉可控整流电路（660 Ｖ／100 Ａ）课程设计（论文）任务课题完成的设计任务及功能、要求、技术参数实现功能采纳多脉整流，以减小输出直流的脉动，为 1 台额定电压 660V、功率为63kW 的直流电动机提供直流可调电源，以实现直流电动机的调速。设计任务1、方案的经济技术论证。2、主电路设计。3、通过计算选择整流器件的具体型号。4、确定变压器变比及容量。5、触发电路设计或选择。6、绘制相关电路图。7、完成 4000 字左右说明书。要求、 1、文字在 4000 字左右。、 2、文中的理论分析与计算要正确。、 3、文中的图表工整、法律规范。4、元器件的选择符合要求。技术参数1、沟通电源：三相 3...
