主板各种插针接口与机箱插头的接法

主板各种插针接口与机箱插头的接法_第1页
1/6
主板各种插针接口与机箱插头的接法_第2页
2/6
主板各种插针接口与机箱插头的接法_第3页
3/6

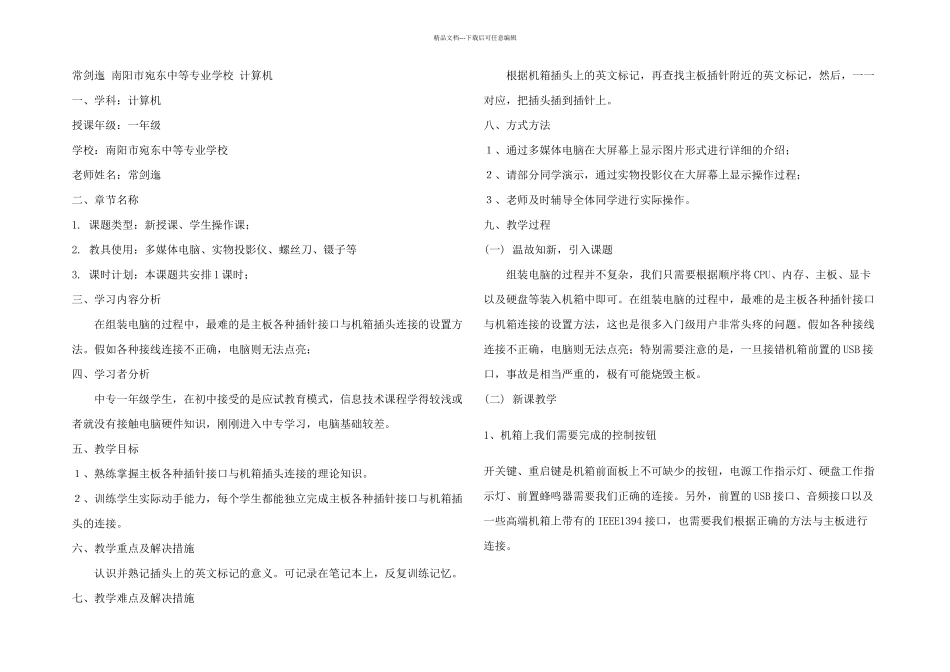

精品文档---下载后可任意编辑常剑迤 南阳市宛东中等专业学校 计算机一、学科:计算机授课年级:一年级学校:南阳市宛东中等专业学校老师姓名:常剑迤二、章节名称1. 课题类型:新授课、学生操作课;2. 教具使用:多媒体电脑、实物投影仪、螺丝刀、镊子等3. 课时计划:本课题共安排 1 课时;三、学习内容分析在组装电脑的过程中,最难的是主板各种插针接口与机箱插头连接的设置方法。假如各种接线连接不正确,电脑则无法点亮;四、学习者分析中专一年级学生,在初中接受的是应试教育模式,信息技术课程学得较浅或者就没有接触电脑硬件知识,刚刚进入中专学习,电脑基础较差。五、教学目标1、熟练掌握主板各种插针接口与机箱插头连接的理论知识。2、训练学生实际动手能力,每个学生都能独立完成主板各种插针接口与机箱插头的连接。六、教学重点及解决措施认识并熟记插头上的英文标记的意义。可记录在笔记本上,反复训练记忆。七、教学难点及解决措施根据机箱插头上的英文标记,再查找主板插针附近的英文标记,然后,一一对应,把插头插到插针上。八、方式方法1、通过多媒体电脑在大屏幕上显示图片形式进行详细的介绍;2、请部分同学演示,通过实物投影仪在大屏幕上显示操作过程;3、老师及时辅导全体同学进行实际操作。九、教学过程(一) 温故知新,引入课题组装电脑的过程并不复杂,我们只需要根据顺序将 CPU、内存、主板、显卡以及硬盘等装入机箱中即可。在组装电脑的过程中,最难的是主板各种插针接口与机箱连接的设置方法,这也是很多入门级用户非常头疼的问题。假如各种接线连接不正确,电脑则无法点亮;特别需要注意的是,一旦接错机箱前置的 USB 接口,事故是相当严重的,极有可能烧毁主板。(二) 新课教学1、机箱上我们需要完成的控制按钮开关键、重启键是机箱前面板上不可缺少的按钮,电源工作指示灯、硬盘工作指示灯、前置蜂鸣器需要我们正确的连接。另外,前置的 USB 接口、音频接口以及一些高端机箱上带有的 IEEE1394 接口,也需要我们根据正确的方法与主板进行连接。精品文档---下载后可任意编辑机箱前面板上的开关与重启按钮和各种扩展接口首先,我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法,请看下图。机箱前面板上的开关、重启按钮与指示灯的连线方法上图为主板说明书中自带的前置控制按钮的连接方法,图中我们可以非常清楚的看到不同插针的连接方法。其中 PLED 即机...
