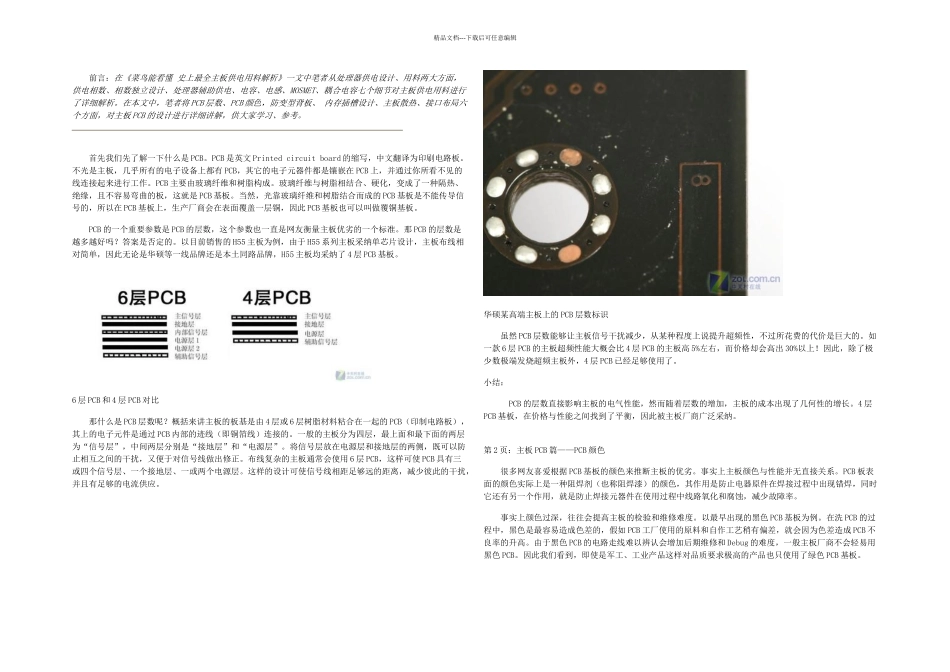

主板流程与PCB组成图_第1页
1/18

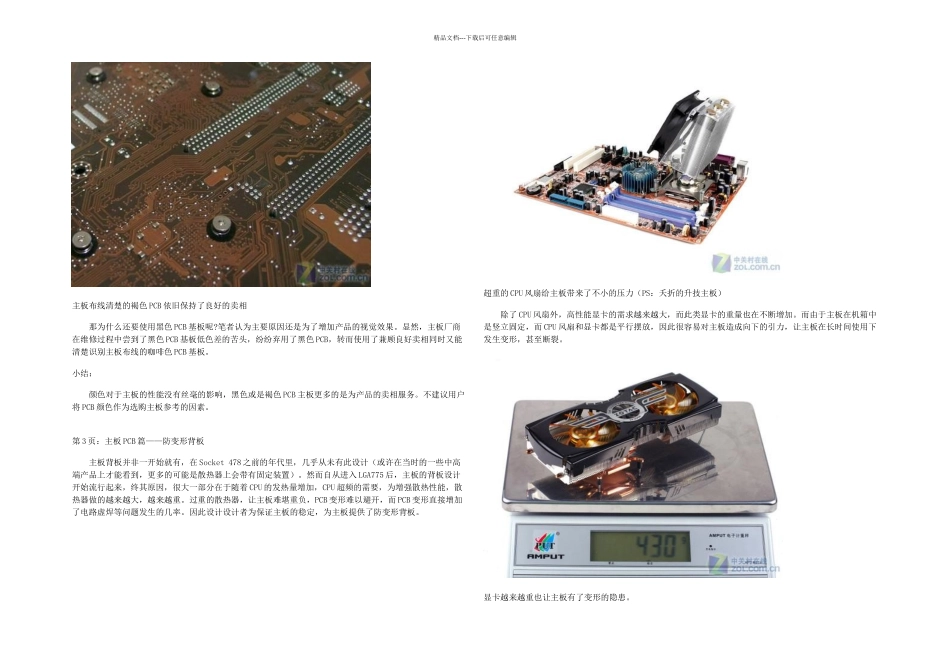

主板流程与PCB组成图_第2页
2/18

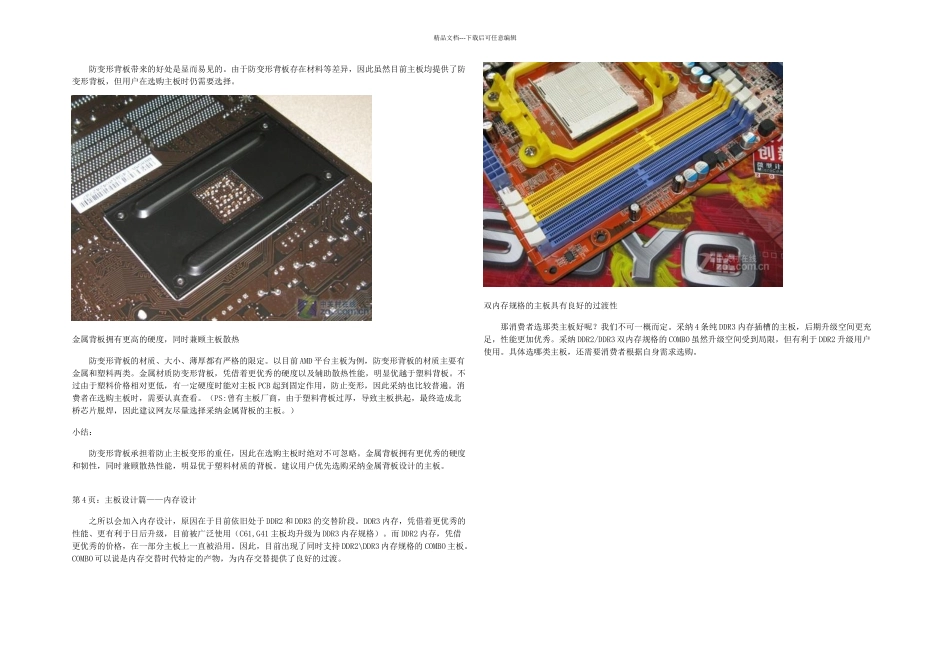

主板流程与PCB组成图_第3页
3/18
精品文档---下载后可任意编辑 前言:在《菜鸟能看懂 史上最全主板供电用料解析》一文中笔者从处理器供电设计、用料两大方面,供电相数、相数独立设计、处理器辅助供电、电容、电感、MOSMET、耦合电容七个细节对主板供电用料进行了详细解析。在本文中,笔者将 PCB 层数、PCB 颜色,防变型背板、 内存插槽设计、主板散热、接口布局六个方面,对主板 PCB 的设计进行详细讲解,供大家学习、参考。 首先我们先了解一下什么是 PCB。PCB 是英文 Printed circuit board 的缩写,中文翻译为印刷电路板。不光是主板,几乎所有的电子设备上都有 PCB,其它的电子元器件都是镶嵌在 PCB 上,并通过你所看不见的线连接起来进行工作。PCB 主要由玻璃纤维和树脂构成。玻璃纤维与树脂相结合、硬化,变成了一种隔热、绝缘,且不容易弯曲的板,这就是 PCB 基板。当然,光靠玻璃纤维和树脂结合而成的 PCB 基板是不能传导信号的,所以在 PCB 基板上,生产厂商会在表面覆盖一层铜,因此 PCB 基板也可以叫做覆铜基板。 PCB 的一个重要参数是 PCB 的层数,这个参数也一直是网友衡量主板优劣的一个标准。那 PCB 的层数是越多越好吗?答案是否定的。以目前销售的 H55 主板为例,由于 H55 系列主板采纳单芯片设计,主板布线相对简单,因此无论是华硕等一线品牌还是本土同路品牌,H55 主板均采纳了 4 层 PCB 基板。6 层 PCB 和 4 层 PCB 对比 那什么是 PCB 层数呢?概括来讲主板的板基是由 4 层或 6 层树脂材料粘合在一起的 PCB(印制电路板),其上的电子元件是通过 PCB 内部的迹线(即铜箔线)连接的。一般的主板分为四层,最上面和最下面的两层为“信号层”,中间两层分别是“接地层”和“电源层”。将信号层放在电源层和接地层的两侧,既可以防止相互之间的干扰,又便于对信号线做出修正。布线复杂的主板通常会使用 6 层 PCB,这样可使 PCB 具有三或四个信号层、一个接地层、一或两个电源层。这样的设计可使信号线相距足够远的距离,减少彼此的干扰,并且有足够的电流供应。华硕某高端主板上的 PCB 层数标识 虽然 PCB 层数能够让主板信号干扰减少,从某种程度上说提升超频性,不过所花费的代价是巨大的。如一款 6 层 PCB 的主板超频性能大概会比 4 层 PCB 的主板高 5%左右,而价格却会高出 30%以上!因此,除了极少数极端发烧超频主板外,4 层 PCB 已经足够使用了。小结: PCB 的层数...
