之发电机同期并列原理详解

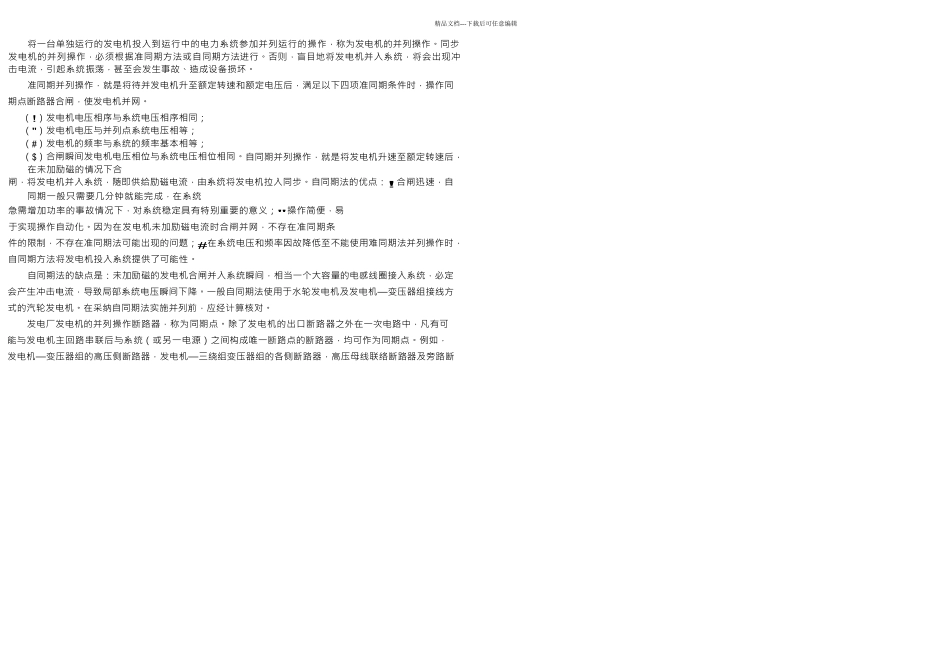

之发电机同期并列原理详解_第1页
1/24
之发电机同期并列原理详解_第2页
2/24
之发电机同期并列原理详解_第3页
3/24
精品文档---下载后可任意编辑将一台单独运行的发电机投入到运行中的电力系统参加并列运行的操作,称为发电机的并列操作。同步发电机的并列操作,必须根据准同期方法或自同期方法进行。否则,盲目地将发电机并入系统,将会出现冲击电流,引起系统振荡,甚至会发生事故、造成设备损坏。准同期并列操作,就是将待并发电机升至额定转速和额定电压后,满足以下四项准同期条件时,操作同期点断路器合闸,使发电机并网。(!)发电机电压相序与系统电压相序相同;(")发电机电压与并列点系统电压相等;(#)发电机的频率与系统的频率基本相等;($)合闸瞬间发电机电压相位与系统电压相位相同。自同期并列操作,就是将发电机升速至额定转速后,在未加励磁的情况下合闸,将发电机并入系统,随即供给励磁电流,由系统将发电机拉入同步。自同期法的优点:!合闸迅速,自同期一般只需要几分钟就能完成,在系统急需增加功率的事故情况下,对系统稳定具有特别重要的意义;"操作简便,易于实现操作自动化。因为在发电机未加励磁电流时合闸并网,不存在准同期条件的限制,不存在准同期法可能出现的问题;#在系统电压和频率因故降低至不能使用难同期法并列操作时,自同期方法将发电机投入系统提供了可能性。自同期法的缺点是:未加励磁的发电机合闸并入系统瞬间,相当一个大容量的电感线圈接入系统,必定会产生冲击电流,导致局部系统电压瞬间下降。一般自同期法使用于水轮发电机及发电机—变压器组接线方式的汽轮发电机。在采纳自同期法实施并列前,应经计算核对。发电厂发电机的并列操作断路器,称为同期点。除了发电机的出口断路器之外在一次电路中,凡有可能与发电机主回路串联后与系统(或另一电源)之间构成唯一断路点的断路器,均可作为同期点。例如,发电机—变压器组的高压侧断路器,发电机—三绕组变压器组的各侧断路器,高压母线联络断路器及旁路断+!8+8++精品文档---下载后可任意编辑路器,都可作为同期点。在同期点应装设准同期装置。对于电压在!!"#$以上的联络线路的断路器,除装设准同期装置外,其重合闸装置应具有检查无压、检查同期的功能。在发电厂,并列操作比较频繁,在实施并列过程中可直接调节发电机的同期参数。一般同期点应装设带非同期闭锁的手动准同期装置和自动准同期装置;在水电厂,除了装设以上两种准同期装置之外,还应装设自动自同期装置。对于双电源的变电站,一般只装设带非同期闭锁的手动准同期装置。第一节同步发电机准同期并列...
