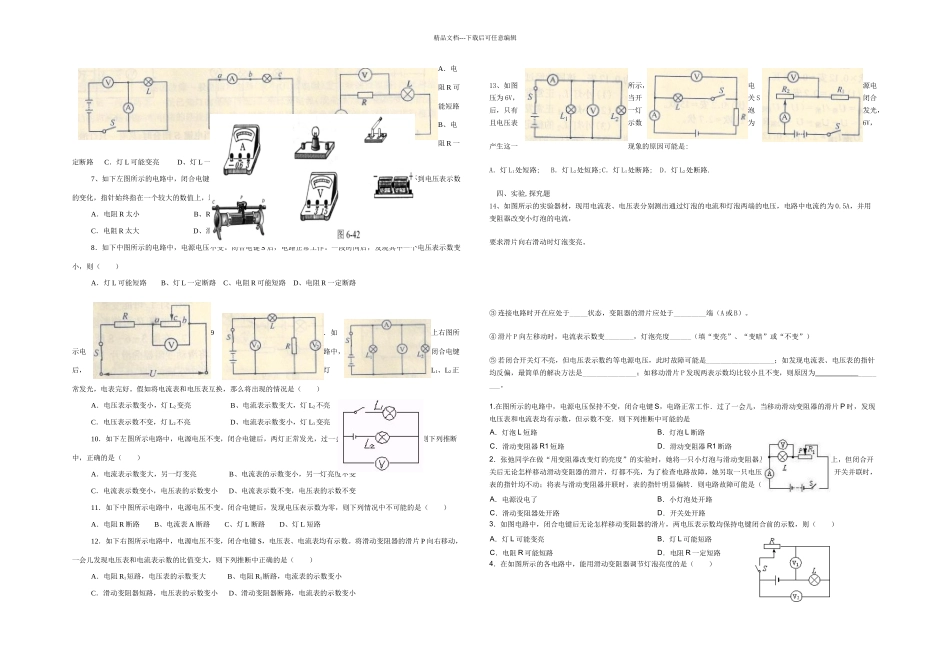

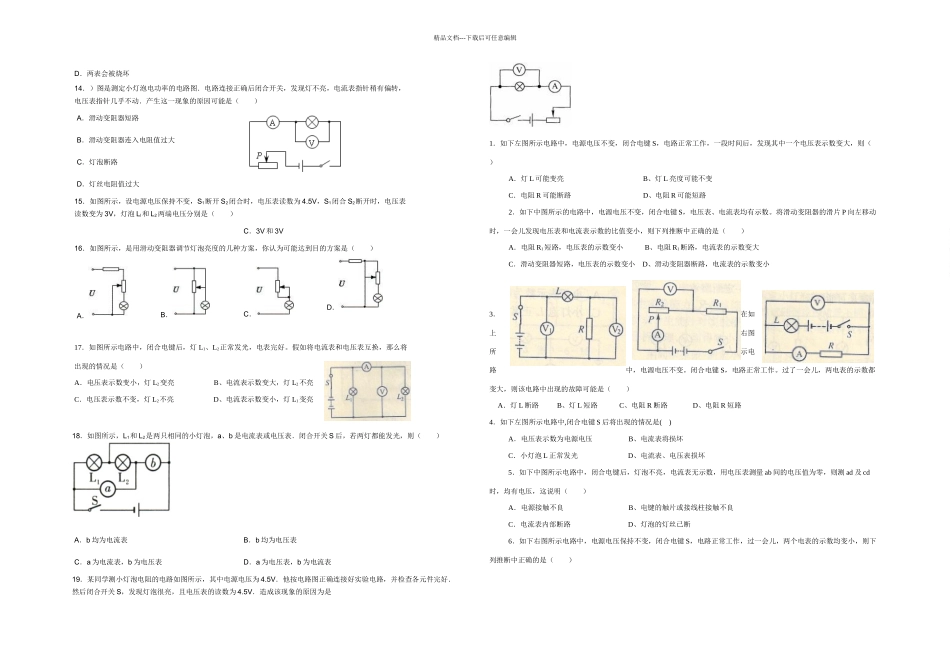

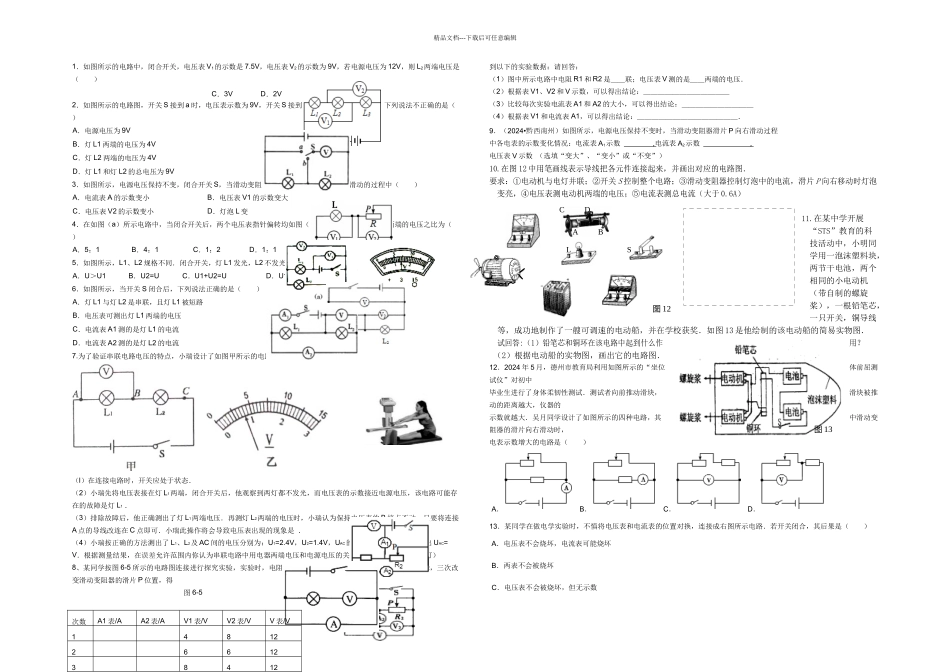

图 12A BC DSL图 13精品文档---下载后可任意编辑1.如图所示的电路中,闭合开关,电压表 V1的示数是 7
5V,电压表 V2的示数为 9V,若电源电压为 12V,则 L2两端电压是( )C.3VD.2V2.如图所示的电路图,开关 S 接到 a 时,电压表示数为 9V,开关 S 接到 b 时,电压表示数为 4V,下列说法不正确的是( )A.电源电压为 9VB.灯 L1 两端的电压为 4VC.灯 L2 两端的电压为 4VD.灯 L1 和灯 L2 的总电压为 9V3.如图所示,电源电压保持不变,闭合开关 S,当滑动变阻器 R 的滑片 P 从中点向右端滑动的过程中( )A.电流表 A 的示数变小B.电压表 V1 的示数变大C.电压表 V2 的示数变小D.灯泡 L 变4.在如图(a)所示电路中,当闭合开关后,两个电压表指针偏转均如图(b)所示,则电灯 L1和 L2两端的电压之比为( )A.5:1B.4:1C.1:2D.1:15.如图所示,L1、L2 规格不同.闭合开关,灯 L1 发光,L2 不发光,下列推断正确的是( )A.U>U1B.U2=UC.U1+U2=UD.U1+U2>U6.如图所示,当开关 S 闭合后,下列说法正确的是( )A.灯 L1 与灯 L2 是串联,且灯 L1 被短路B.电压表可测出灯 L1 两端的电压C.电流表 A1 测的是灯 L1 的电流D.电流表 A2 测的是灯 L2 的电流7
为了验证串联电路电压的特点,小瑞设计了如图甲所示的电路.(l)在连接电路时,开关应处于状态.(2)小瑞先将电压表接在灯 L1两端,闭合开关后,他观察到两灯都不发光,而电压表的示数接近电源电压,该电路可能存在的故障是灯 L1 .(3)排除故障后,他正确测出了灯 L1两端电压.再测灯 L2两端的电压时,小瑞认为保持电压表的 B 接点不动,只要将连接A 点的导线改连在 C 点即
