二级同轴式减速器设计说明书如需工程图纸可联系本人

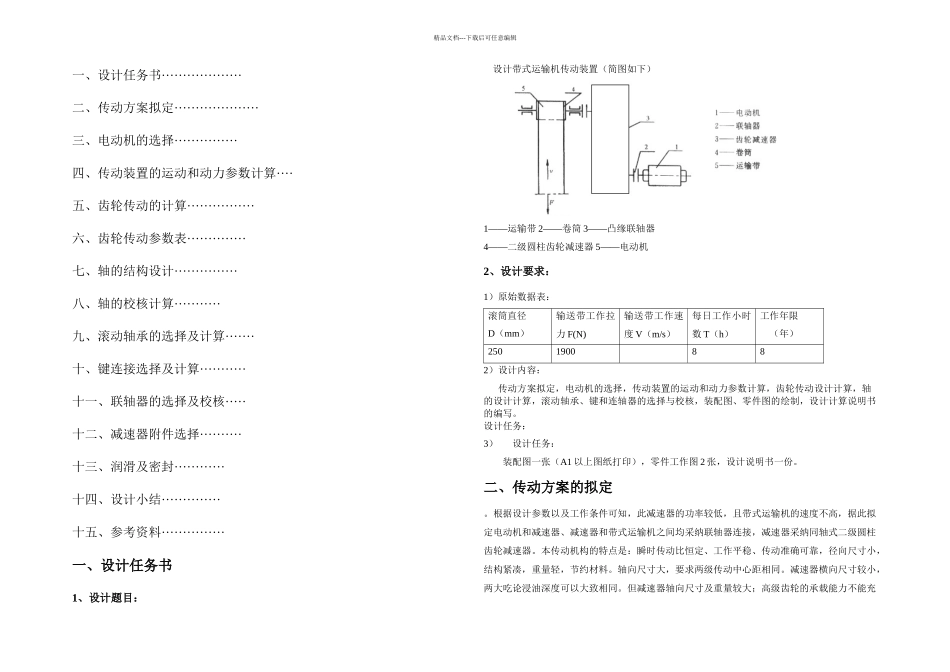

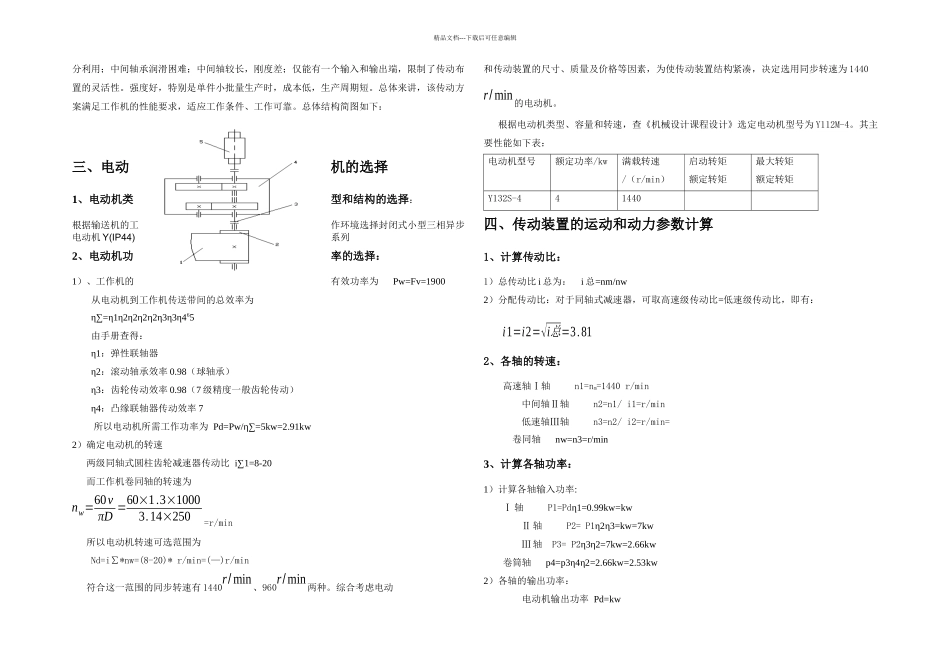

精品文档---下载后可任意编辑一、设计任务书···················二、传动方案拟定····················三、电动机的选择···············四、传动装置的运动和动力参数计算····五、齿轮传动的计算················六、齿轮传动参数表··············七、轴的结构设计···············八、轴的校核计算···········九、滚动轴承的选择及计算·······十、键连接选择及计算···········十一、联轴器的选择及校核·····十二、减速器附件选择··········十三、润滑及密封············十四、设计小结··············十五、参考资料···············一、设计任务书1、设计题目：设计带式运输机传动装置（简图如下）1——运输带 2——卷筒 3——凸缘联轴器4——二级圆柱齿轮减速器 5——电动机2、设计要求：1）原始数据表：滚筒直径D（mm）输送带工作拉力 F(N)输送带工作速度 V（m/s）每日工作小时数 T（h）工作年限 （年）2501900882）设计内容：传动方案拟定，电动机的选择，传动装置的运动和动力参数计算，齿轮传动设计计算，轴的设计计算，滚动轴承、键和连轴器的选择与校核，装配图、零件图的绘制，设计计算说明书的编写。设计任务：3）设计任务：装配图一张（A1 以上图纸打印），零件工作图 2 张，设计说明书一份。二、传动方案的拟定。根据设计参数以及工作条件可知，此减速器的功率较低，且带式运输机的速度不高，据此拟定电动机和减速器、减速器和带式运输机之间均采纳联轴器连接，减速器采纳同轴式二级圆柱齿轮减速器。本传动机构的特点是：瞬时传动比恒定、工作平稳、传动准确可靠，径向尺寸小，结构紧凑，重量轻，节约材料。轴向尺寸大，要求两级传动中心距相同。减速器横向尺寸较小，两大吃论浸油深度可以大致相同。但减速器轴向尺寸及重量较大；高级齿轮的承载能力不能充精品文档---下载后可任意编辑分利用；中间轴承润滑困难；中间轴较长，刚度差；仅能有一个输入和输出端，限制了传动布置的灵活性。强度好，特别是单件小批量生产时，成本低，生产周期短。总体来讲，该传动方案满足工作机的性能要求，适应工作条件、工作可靠。总体结构简图如下：三、电动机的选择1、电动机类型和结构的选择：根据输送机的工作环境选择封闭式小型三相异步...
