二级直齿轮减速器设计

二级直齿轮减速器设计_第1页
1/15
二级直齿轮减速器设计_第2页
2/15
二级直齿轮减速器设计_第3页
3/15

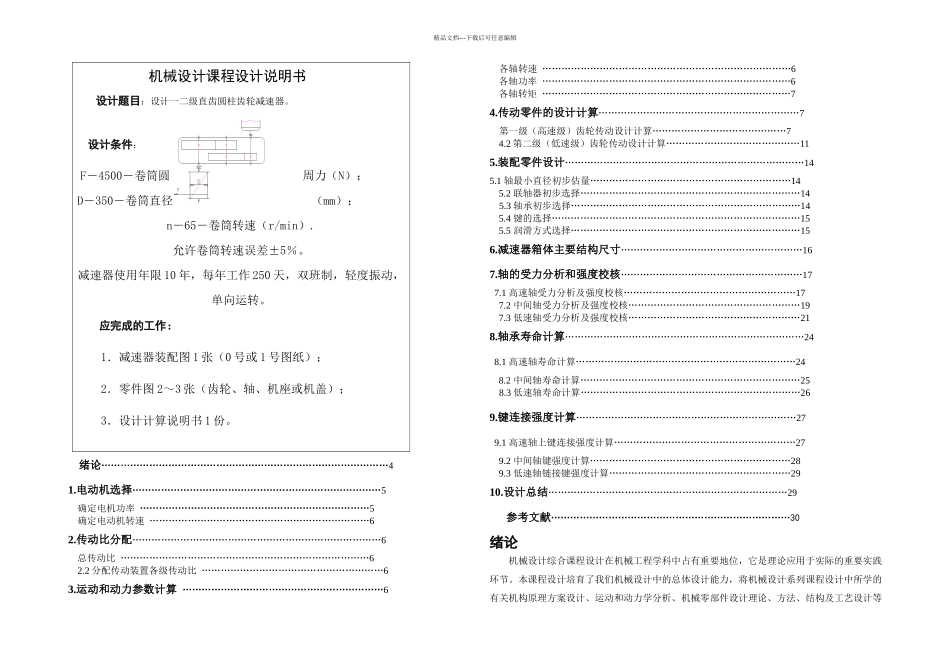

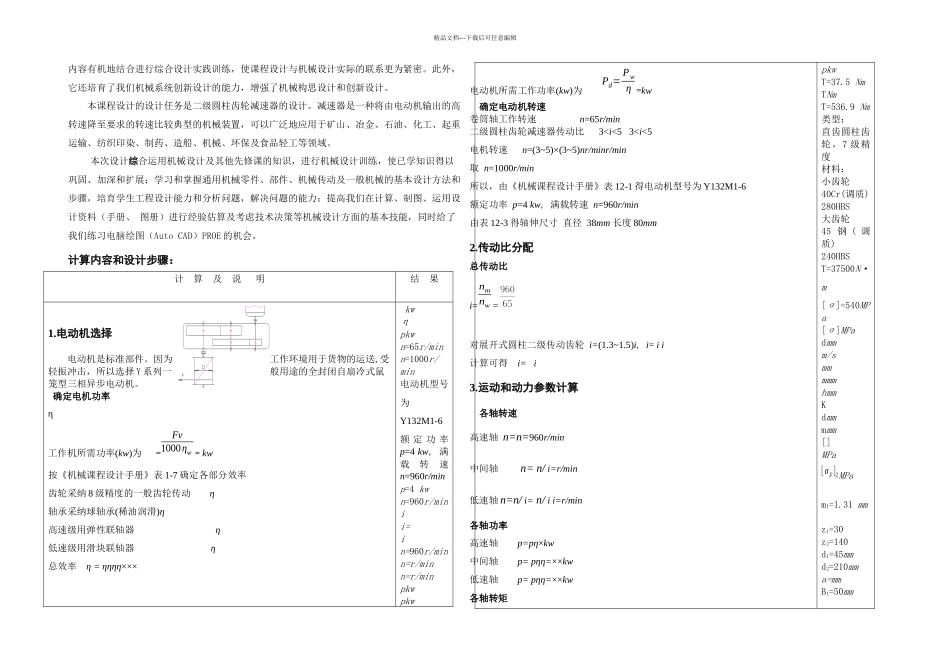

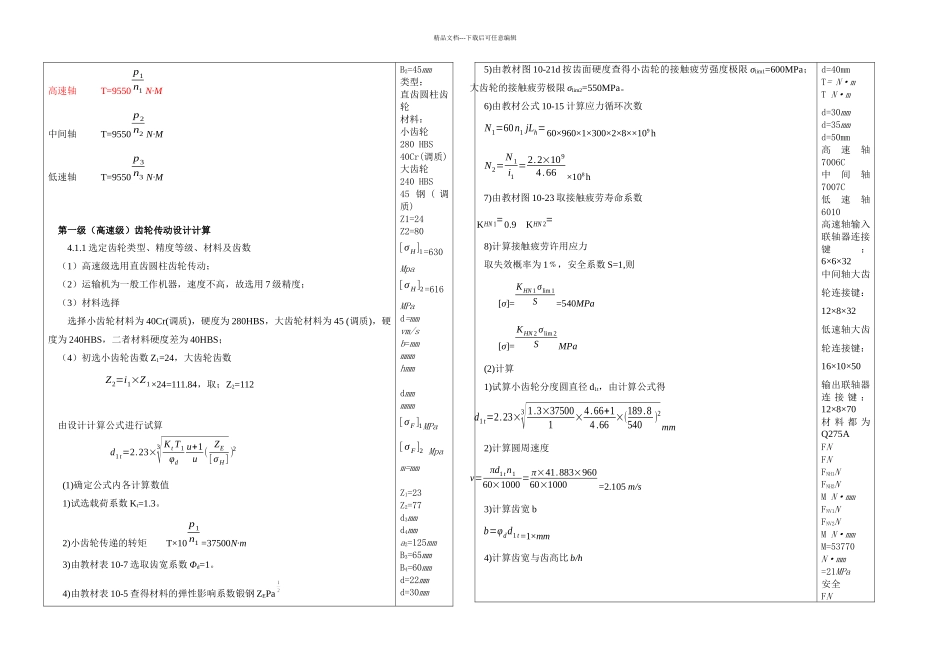

精品文档---下载后可任意编辑机械设计课程设计说明书设计题目:设计一二级直齿圆柱齿轮减速器。设计条件:F―4500―卷筒圆周力(N);D―350―卷筒直径(mm);n―65―卷筒转速(r/min).允许卷筒转速误差±5%。减速器使用年限 10 年,每年工作 250 天,双班制,轻度振动,单向运转。应完成的工作:1.减速器装配图 1 张(0 号或 1 号图纸); 2.零件图 2~3 张(齿轮、轴、机座或机盖); 3.设计计算说明书 1 份。绪论………………………………………………………………………………41.电动机选择……………………………………………………………………5确定电机功率 ………………………………………………………………5确定电动机转速 ……………………………………………………………62.传动比分配……………………………………………………………………6总传动比 ……………………………………………………………………62.2 分配传动装置各级传动比 …………………………………………………63.运动和动力参数计算 ………………………………………………………6各轴转速 ……………………………………………………………………6各轴功率 ……………………………………………………………………6各轴转矩 ……………………………………………………………………74.传动零件的设计计算………………………………………………………7第一级(高速级)齿轮传动设计计算……………………………………74.2 第二级(低速级)齿轮传动设计计算……………………………………115.装配零件设计…………………………………………………………………145.1 轴最小直径初步估量………………………………………………………145.2 联轴器初步选择……………………………………………………………145.3 轴承初步选择………………………………………………………………145.4 键的选择……………………………………………………………………155.5 润滑方式选择………………………………………………………………156.减速器箱体主要结构尺寸…………………………………………………167.轴的受力分析和强度校核…………………………………………………17 7.1 高速轴受力分析及强度校核………………………………………………177.2 中间轴受力分析及强度校核………………………………………………197.3 低速轴受力分析及强度校核…...
