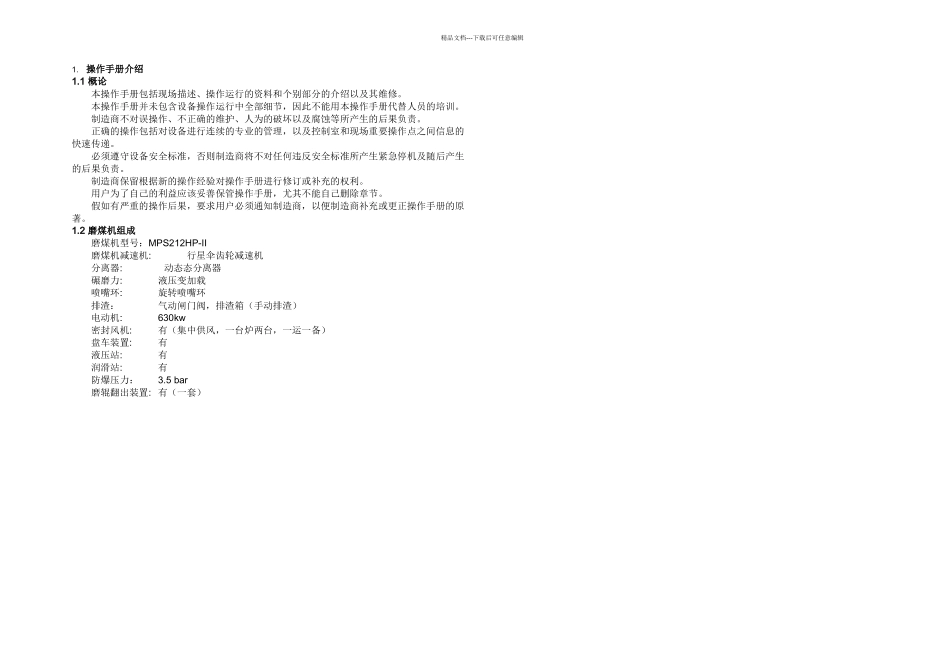

精品文档---下载后可任意编辑1.操作手册介绍1.1 概论本操作手册包括现场描述、操作运行的资料和个别部分的介绍以及其维修。本操作手册并未包含设备操作运行中全部细节，因此不能用本操作手册代替人员的培训。制造商不对误操作、不正确的维护、人为的破坏以及腐蚀等所产生的后果负责。正确的操作包括对设备进行连续的专业的管理，以及控制室和现场重要操作点之间信息的快速传递。必须遵守设备安全标准，否则制造商将不对任何违反安全标准所产生紧急停机及随后产生的后果负责。制造商保留根据新的操作经验对操作手册进行修订或补充的权利。用户为了自己的利益应该妥善保管操作手册，尤其不能自己删除章节。假如有严重的操作后果，要求用户必须通知制造商，以便制造商补充或更正操作手册的原著。1.2 磨煤机组成磨煤机型号：MPS212HP-II磨煤机减速机: 行星伞齿轮减速机分离器:动态态分离器碾磨力:液压变加载喷嘴环:旋转喷嘴环排渣：气动闸门阀，排渣箱（手动排渣）电动机:630kw密封风机:有（集中供风，一台炉两台，一运一备）盘车装置:有液压站:有润滑站:有防爆压力：3.5 bar磨辊翻出装置: 有（一套）精品文档---下载后可任意编辑2. 磨煤机功能描述MPS 系列磨煤机是具有三个固定磨辊的外加力型辊盘式磨煤机。落到旋转的磨盘中间的煤在离心力作用下甩到磨盘瓦表面并经过磨辊的碾压。三个磨辊均匀布置在磨盘上，碾磨压力由液压缸提供，加载力通过加载架作用到三个磨辊上。磨辊和磨盘受到的加载力是由拉杆、液压缸实现的，最终作用到基础上。物料的干燥和碾磨是同时进行的。一次风从磨盘周围的喷嘴环喷出，它起到干燥和把磨盘上的碾碎的物料吹到中架体上部分离器里的作用，在分离器里完成粗细粉的分离。精品文档---下载后可任意编辑动态分离器符合要求的煤粉被吹走，不符合要求的煤粉将落回到磨盘重新进行碾磨。外来杂质和大块物料因重量较大，不能被一次风吹走，将通过喷嘴环的喷嘴落入中架体底部一次风室中，然后由刮板机构将其刮到排渣箱中排出。MPS 磨煤机由鼠笼式电动机驱动。行星伞齿轮减速机不仅有传输力矩、减速的作用，还承受来自磨煤机重量和加载力所产生的垂直和水平的作用力。主电机的后输出轴可以连接盘车装置，用于磨煤机维修。3. 技术参数3.1MPS 磨煤机磨煤机型号MPS212HP-II转速rpm31.6磨盘瓦形状盘形磨盘瓦数量pcs.11磨盘瓦材料GX260CrMoNi2024磨盘瓦硬度HV730+30磨辊数量pcs.3磨辊直径mm1650辊套材料GX260CrMoNi2024辊套硬度H...
