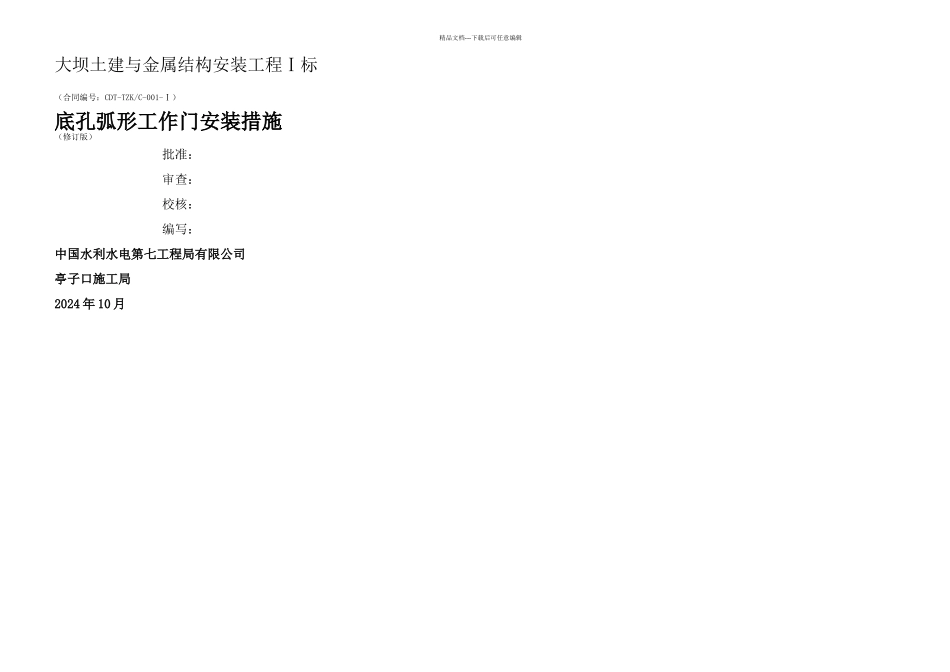

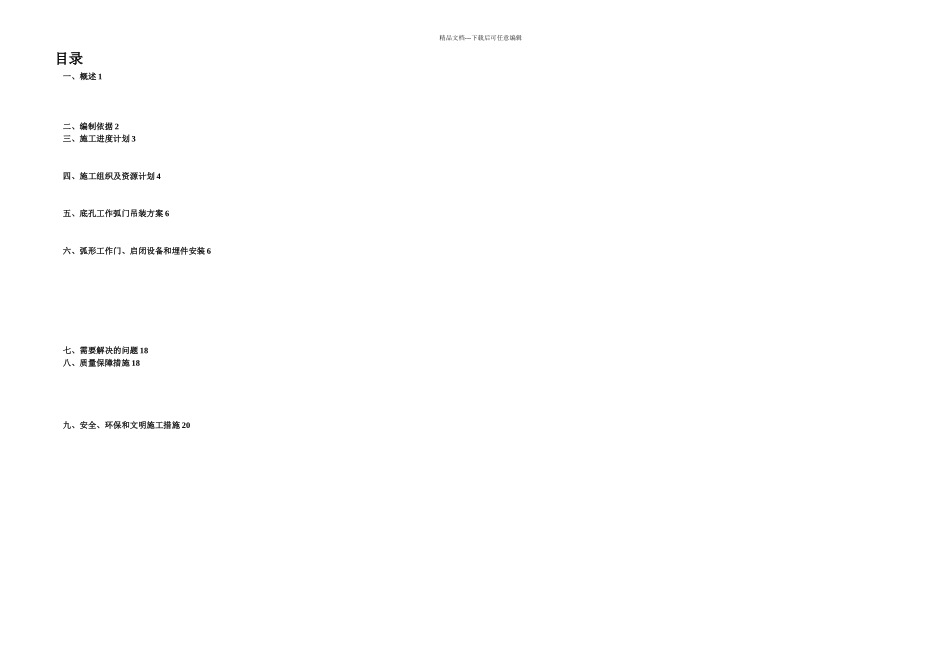

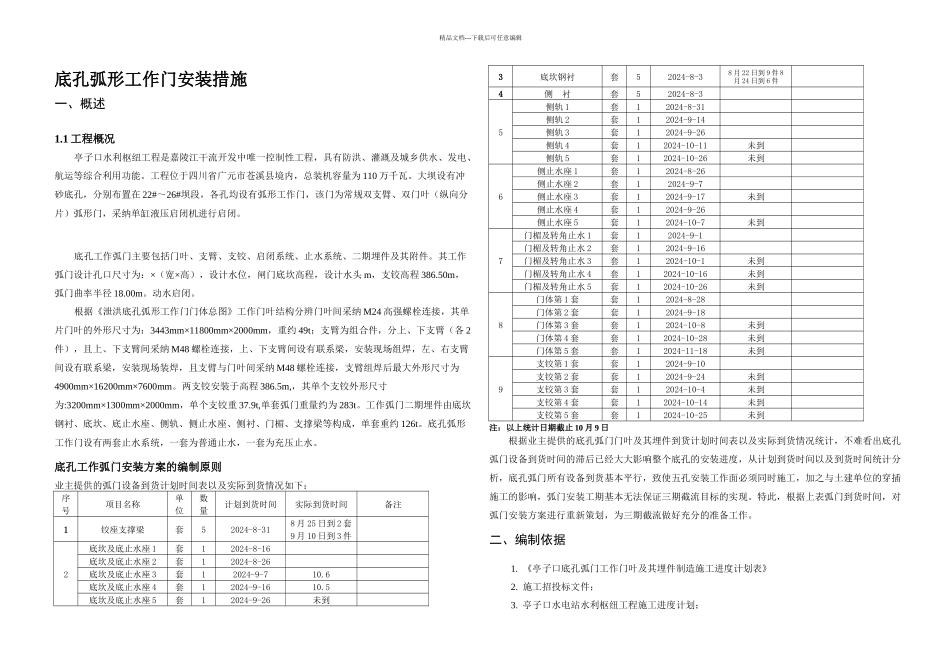

精品文档---下载后可任意编辑大坝土建与金属结构安装工程Ⅰ标（合同编号：CDT-TZK/C-001-Ⅰ）底孔弧形工作门安装措施（修订版）批准：审查：校核：编写：中国水利水电第七工程局有限公司亭子口施工局2024 年 10 月精品文档---下载后可任意编辑目录一、概述 1二、编制依据 2三、施工进度计划 3四、施工组织及资源计划 4五、底孔工作弧门吊装方案 6六、弧形工作门、启闭设备和埋件安装 6七、需要解决的问题 18八、质量保障措施 18九、安全、环保和文明施工措施 20精品文档---下载后可任意编辑底孔弧形工作门安装措施一、概述1.1 工程概况亭子口水利枢纽工程是嘉陵江干流开发中唯一控制性工程，具有防洪、灌溉及城乡供水、发电、航运等综合利用功能。工程位于四川省广元市苍溪县境内，总装机容量为 110 万千瓦。大坝设有冲砂底孔，分别布置在 22#～26#坝段，各孔均设有弧形工作门，该门为常规双支臂、双门叶（纵向分片）弧形门，采纳单缸液压启闭机进行启闭。底孔工作弧门主要包括门叶、支臂、支铰、启闭系统、止水系统、二期埋件及其附件。其工作弧门设计孔口尺寸为：×（宽×高），设计水位，闸门底坎高程，设计水头 m，支铰高程 386.50m，弧门曲率半径 18.00m。动水启闭。根据《泄洪底孔弧形工作门门体总图》工作门叶结构分辨门叶间采纳 M24 高强螺栓连接，其单片门叶的外形尺寸为：3443mm×11800mm×2000mm，重约 49t；支臂为组合件，分上、下支臂（各 2件），且上、下支臂间采纳 M48 螺栓连接，上、下支臂间设有联系梁，安装现场组焊，左、右支臂间设有联系梁，安装现场装焊，且支臂与门叶间采纳 M48 螺栓连接，支臂组焊后最大外形尺寸为4900mm×16200mm×7600mm。两支铰安装于高程 386.5m,，其单个支铰外形尺寸为:3200mm×1300mm×2000mm，单个支铰重 37.9t,单套弧门重量约为 283t。工作弧门二期埋件由底坎钢衬、底坎、底止水座、侧轨、侧止水座、侧衬、门楣、支撑梁等构成，单套重约 126t。底孔弧形工作门设有两套止水系统，一套为普通止水，一套为充压止水。底孔工作弧门安装方案的编制原则业主提供的弧门设备到货计划时间表以及实际到货情况如下：序号项目名称单位数量计划到货时间实际到货时间备注1铰座支撑梁套52024-8-318 月 25 日到 2 套9 月 10 日到 3 件2底坎及底止水座 1套12024-8-16底坎及底止水座 2套12024-8-26底坎及底止水座 3套12024-9-710.6底坎及底止水座 4套12024-9-1610.5底坎...
