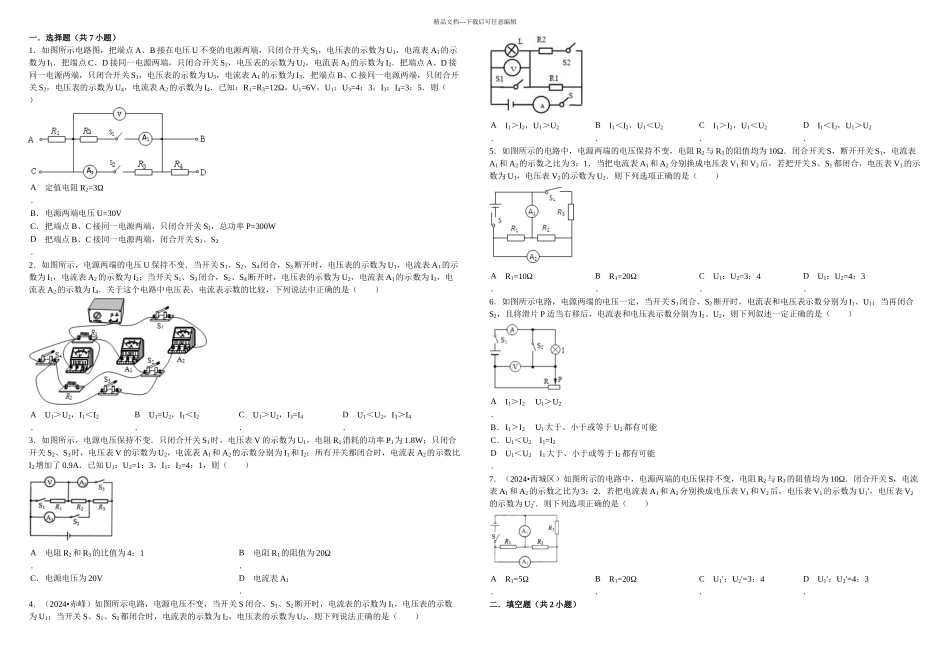

精品文档---下载后可任意编辑一．选择题（共 7 小题）1．如图所示电路图，把端点 A、B 接在电压 U 不变的电源两端，只闭合开关 S1，电压表的示数为 U1，电流表 A1的示数为 I1．把端点 C、D 接同一电源两端，只闭合开关 S2，电压表的示数为 U2，电流表 A2的示数为 I2．把端点 A、D 接同一电源两端，只闭合开关 S1，电压表的示数为 U3，电流表 A1的示数为 I3．把端点 B、C 接同一电源两端，只闭合开关 S2，电压表的示数为 U4，电流表 A2的示数为 I4．已知：R1=R3=12Ω，U1=6V，U1：U3=4：3，I3：I4=3：5．则（ ）A．定值电阻 R2=3ΩB．电源两端电压 U=30VC．把端点 B、C 接同一电源两端，只闭合开关 S1，总功率 P=300WD．把端点 B、C 接同一电源两端，闭合开关 S1、S22．如图所示，电源两端的电压 U 保持不变．当开关 S1、S2、S4闭合，S3断开时，电压表的示数为 U1，电流表 A1的示数为 I1，电流表 A2的示数为 I2；当开关 S1、S3闭合，S2、S4断开时，电压表的示数为 U2，电流表 A1的示数为 I3，电流表 A2的示数为 I4．关于这个电路中电压表、电流表示数的比较，下列说法中正确的是（ ）A．U1＞U2，I1＜I2B．U1=U2，I1＜I2C．U1＞U2，I3=I4D．U1＜U2，I3＞I43．如图所示，电源电压保持不变．只闭合开关 S1时，电压表 V 的示数为 U1，电阻 R1消耗的功率 P1为 1.8W；只闭合开关 S2、S3时，电压表 V 的示数为 U2，电流表 A1和 A2的示数分别为 I1和 I2；所有开关都闭合时，电流表 A2的示数比I2增加了 0.9A．已知 U1：U2=1：3，I1：I2=4：1，则（ ）A．电阻 R2和 R3的比值为 4：1B．电阻 R1的阻值为 20ΩC．电源电压为 20VD．电流表 A14．（2024•赤峰）如图所示电路，电源电压不变，当开关 S 闭合、S1、S2断开时，电流表的示数为 I1，电压表的示数为 U1；当开关 S、S1、S2都闭合时，电流表的示数为 I2，电压表的示数为 U2．则下列说法正确的是（ ）A．I1＞I2，U1＞U2B．I1＜I2，U1＜U2C．I1＞I2，U1＜U2D．I1＜I2，U1＞U25．如图所示的电路中，电源两端的电压保持不变，电阻 R2与 R3的阻值均为 10Ω．闭合开关 S，断开开关 S1，电流表A1和 A2的示数之比为 3：1．当把电流表 A1和 A2分别换成电压表 V1和 V2后，若把开关 S、S1都闭合，电压表 V1的示数为 U1，电压表 V2的示数为 U2．则下列选项正确的是（ ）A．R1=10ΩB．R1=20ΩC．U1：U2=3：4D．...
