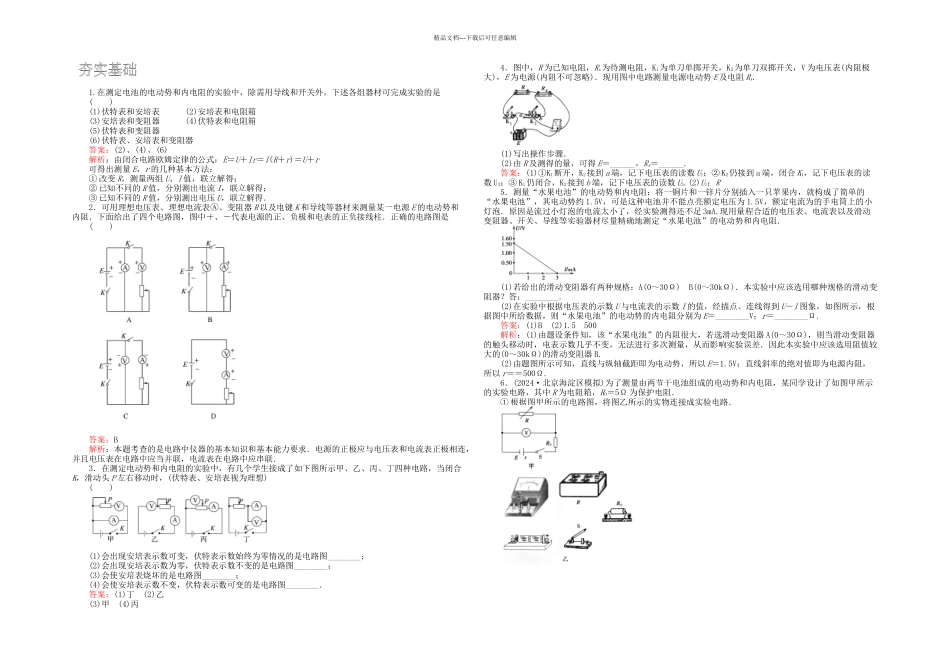

精品文档---下载后可任意编辑1.在测定电池的电动势和内电阻的实验中，除需用导线和开关外，下述各组器材可完成实验的是( )(1)伏特表和安培表 (2)安培表和电阻箱(3)安培表和变阻器 (4)伏特表和电阻箱(5)伏特表和变阻器(6)伏特表、安培表和变阻器答案：(2)、(4)、(6)解析：由闭合电路欧姆定律的公式：E＝U＋Ir＝I(R＋r)＝U＋r可得出测量 E，r 的几种基本方法：① 改变 R，测量两组 U、I 值，联立解得；② 已知不同的 R 值，分别测出电流 I，联立解得；③ 已知不同的 R 值，分别测出电压 U，联立解得．2．可用理想电压表、理想电流表Ⓐ、变阻器 R 以及电键 K 和导线等器材来测量某一电源 E 的电动势和内阻．下面给出了四个电路图，图中＋、－代表电源的正、负极和电表的正负接线柱．正确的电路图是( )答案：B解析：本题考查的是电路中仪器的基本知识和基本能力要求．电源的正极应与电压表和电流表正极相连，并且电压表在电路中应当并联，电流表在电路中应串联．3．在测定电动势和内电阻的实验中，有几个学生接成了如下图所示甲、乙、丙、丁四种电路，当闭合K，滑动头 P 左右移动时，(伏特表、安培表视为理想)( )(1)会出现安培表示数可变，伏特表示数始终为零情况的是电路图________；(2)会出现安培表示数为零，伏特表示数不变的是电路图________；(3)会使安培表烧坏的是电路图________；(4)会使安培表示数不变，伏特表示数可变的是电路图________．答案：(1)丁 (2)乙 (3)甲 (4)丙4．图中，R 为已知电阻，Rx为待测电阻，K1为单刀单掷开关，K2为单刀双掷开关，V 为电压表(内阻极大)，E 为电源(内阻不可忽略)．现用图中电路测量电源电动势 E 及电阻 Rx.(1)写出操作步骤．(2)由 R 及测得的量，可得 E＝______，Rx＝______.答案：(1)①K1断开，K2接到 a 端，记下电压表的读数 U1；② K2仍接到 a 端，闭合 K1，记下电压表的读数 U2；③ K1仍闭合，K2接到 b 端，记下电压表的读数 U3.(2)U1；R5．测量“水果电池”的电动势和内电阻：将一铜片和一锌片分别插入一只苹果内，就构成了简单的“水果电池”，其电动势约 1.5V，可是这种电池并不能点亮额定电压为 1.5V，额定电流为的手电筒上的小灯泡．原因是流过小灯泡的电流太小了，经实验测得还不足 3mA.现用量程合适的电压表、电流表以及滑动变阻器、开关、导线等实验器材尽量精确地测定“水果电池”的电动势和内电阻．(1)若给出的滑动变阻器有两种规格：A...
