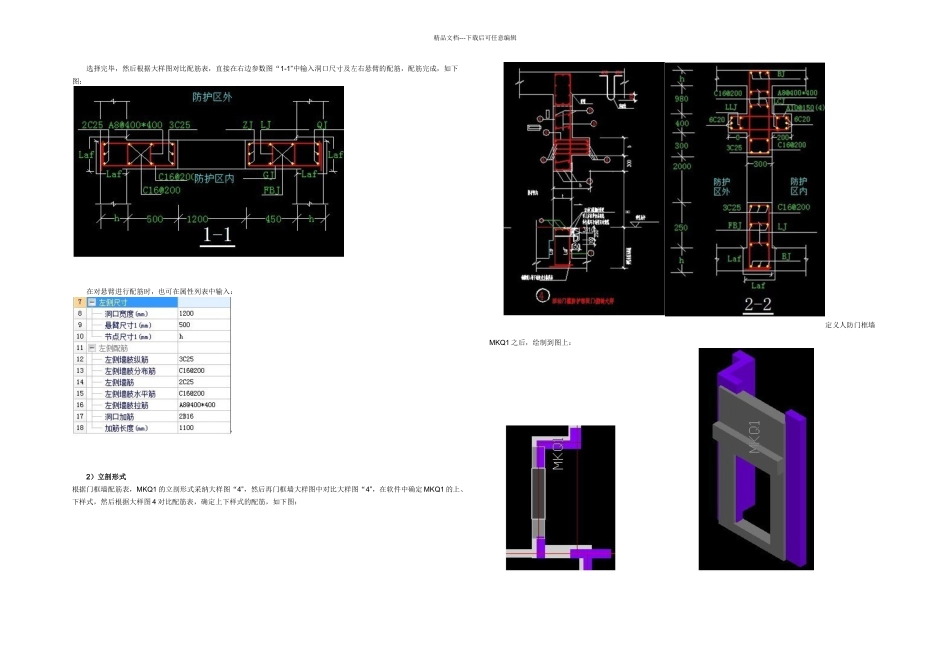

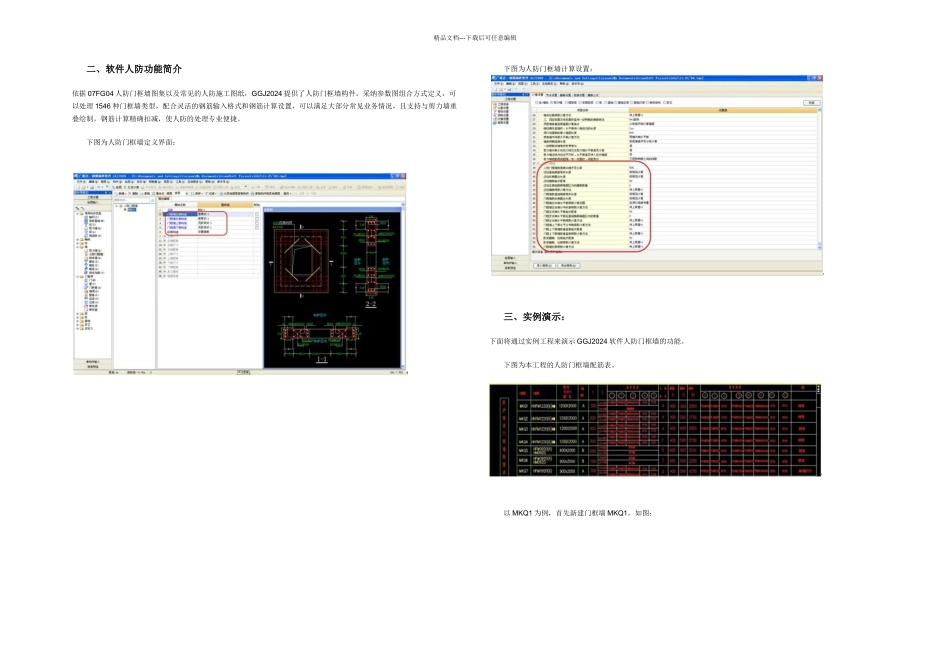

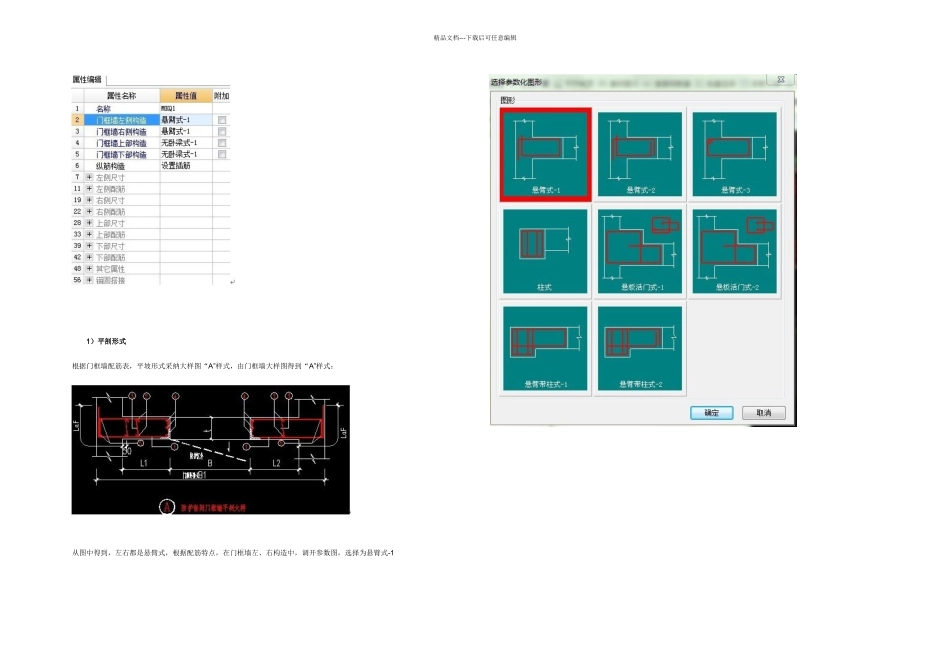

精品文档---下载后可任意编辑二、软件人防功能简介依据 07FG04 人防门框墙图集以及常见的人防施工图纸，GGJ2024 提供了人防门框墙构件。采纳参数图组合方式定义，可以处理 1546 种门框墙类型，配合灵活的钢筋输入格式和钢筋计算设置，可以满足大部分常见业务情况，且支持与剪力墙重叠绘制，钢筋计算精确扣减，使人防的处理专业便捷。下图为人防门框墙定义界面： 下图为人防门框墙计算设置： 三、实例演示：下面将通过实例工程来演示 GGJ2024 软件人防门框墙的功能。下图为本工程的人防门框墙配筋表。 以 MKQ1 为例，首先新建门框墙 MKQ1，如图：精品文档---下载后可任意编辑 1）平剖形式根据门框墙配筋表，平坡形式采纳大样图“A”样式，由门框墙大样图得到“A”样式： 从图中得到，左右都是悬臂式，根据配筋特点，在门框墙左、右构造中，调开参数图，选择为悬臂式-1 精品文档---下载后可任意编辑选择完毕，然后根据大样图对比配筋表，直接在右边参数图“1-1”中输入洞口尺寸及左右悬臂的配筋，配筋完成，如下图： 在对悬臂进行配筋时，也可在属性列表中输入： 2）立剖形式根据门框墙配筋表，MKQ1 的立剖形式采纳大样图“4”，然后再门框墙大样图中对比大样图“4”，在软件中确定 MKQ1 的上、下样式，然后根据大样图 4 对比配筋表，确定上下样式的配筋，如下图：定义人防门框墙MKQ1 之后，绘制到图上： 精品文档---下载后可任意编辑绘制完成后，汇总计算查看结果： 通过实例可以发现，利用 GGJ2024 处理人防门框墙比较简单方便。软件采纳参数图组合方式定义，可以处理一千多种人防门框墙类型，满足了实际工程的需要，并且软件计算采纳内置的人防图集，专业准确！四、导图图形在 GGJ2024 中完成人防门框墙的建模及计算后，可直接导入图形软件中计算工程量。计算完成后，在构件汇总表中，软件能单独汇总出人防墙工程量： 人防门框墙如何绘制？人防门框墙如何绘制？ 1、象绘制剪力墙，先定义后绘制？ 2、在绘制人防门框墙的位置，就不需要绘制剪力墙了吗？1、是的，先定义上下左右构件，后绘制；2、不需要绘制剪力墙。不需要了，你只要把种类选好，把钢筋输对就行了1、新建人防门框墙，在门框墙的左右，上下，选择你需要的图形，然后修改尺寸，之后绘图2、人防区域在人防门框墙范围内不需要画剪力墙，之外需要画剪力墙要先绘制墙，然后定义人防门框后绘制。人防门框墙我画出的人防门框墙比平常的墙矮，怎么回事？而...
