从稳定性角分析电动平衡车

从稳定性角分析电动平衡车_第1页
1/24
从稳定性角分析电动平衡车_第2页
2/24
从稳定性角分析电动平衡车_第3页
3/24

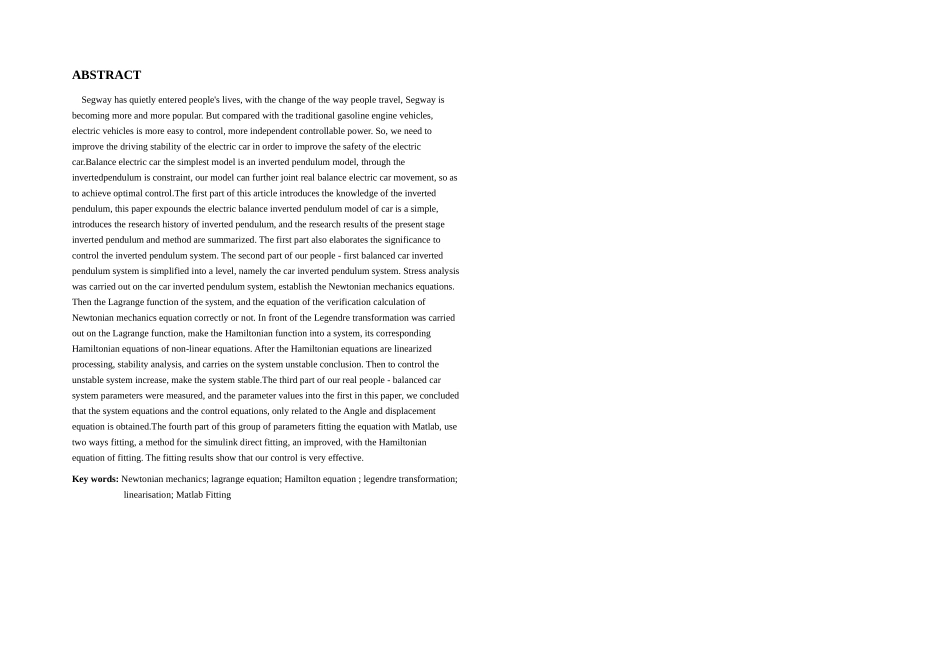

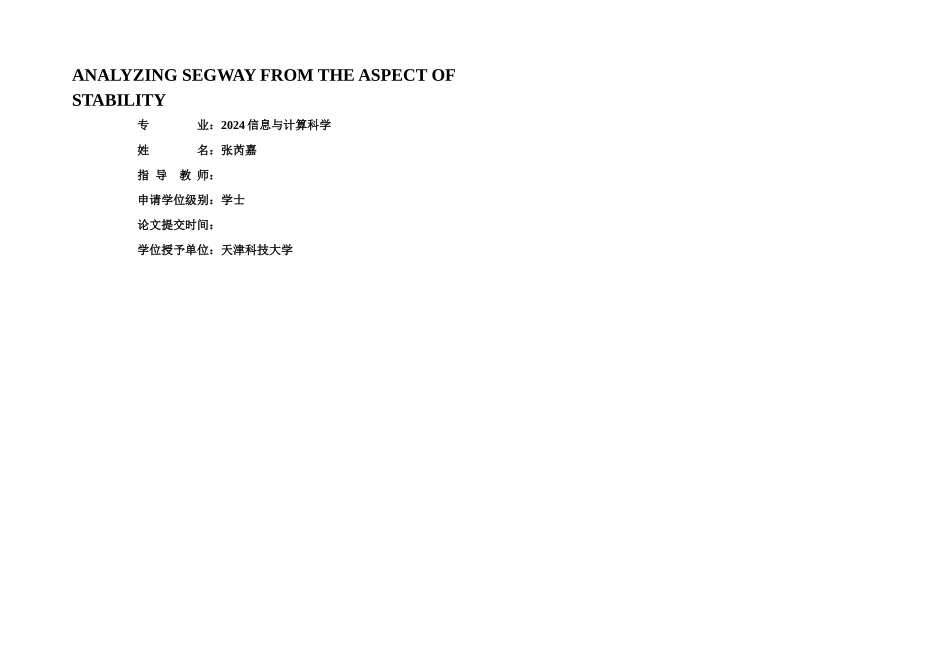

ANALYZING SEGWAY FROM THE ASPECT OF STABILITY专 业:2024 信息与计算科学姓 名:张芮嘉指 导 教 师:申请学位级别:学士论文提交时间:学位授予单位:天津科技大学摘 要电动平衡车已经悄然进入了人们的生活,随着人们出行方式的改变,电动平衡车变得越来越流行起来.但相比于传统的汽油发动机的车辆,电动车更加容易操控,动力更加独立可控.如此,我们需要提高电动车的行驶稳定性以提高电动车的安全性.电动平衡车的最简模型是一个倒立摆模型,通过对此倒立摆进行约束,我们的模型能够进一步贴合真实的电动平衡车运动,从而达到最优控制.本文中第一部分介绍了倒立摆的知识,阐述了电动平衡车是一个简单的倒立摆模型,介绍了倒立摆的讨论历史,并对现阶段倒立摆讨论的成果及方法进行了总结.第一部分还阐述了对倒立摆系统进行控制的意义.第二部分我们先将人-平衡车系统简化成为一个一级倒立摆,即小车-倒立摆系统.对小车-倒立摆系统进行受力分析,建立其牛顿力学方程.接下来建立了系统的拉格朗日函数,并求其方程,验证前面计算的牛顿力学方程正确与否.对拉格朗日函数进行勒让德变换,使系统函数转变为哈密顿函数,求其对应的哈密顿方程,得到非线方程组.之后对哈密顿方程进行线性化处理,并对其进行稳定性分析,得到系统不稳定结论.接着对不稳定的系统增加控制,使系统稳定.第三部分我们对真实的人-平衡车系统的参数进行了测量,并将参数值带入前文中得出的系统方程及控制方程,得到只与角度及位移有关的方程.第四部分对这组参数值下的方程进行 Matlab 拟合,用两种方式进行拟合,一种为simulink 方法直接拟合,一种用改进的哈密顿方程拟合.拟合结果表明我们的控制非常有效.关键词:牛顿力学; 拉格朗日方程; 哈密顿方程; 勒让德变换; 线性化;Matlab 拟合ABSTRACTSegway has quietly entered people's lives, with the change of the way people travel, Segway is becoming more and more popular. But compared with the traditional gasoline engine vehicles, electric vehicles is more easy to control, more independent controllable power. So, we need to improve the driving stability of the electric car in order to improve the safety of the electric car.Balance electric car the simplest model is an inverted pendulum m...
