仪表板设计规范初版20240413

仪表板设计规范初版20240413_第1页
1/6
仪表板设计规范初版20240413_第2页
2/6
仪表板设计规范初版20240413_第3页
3/6

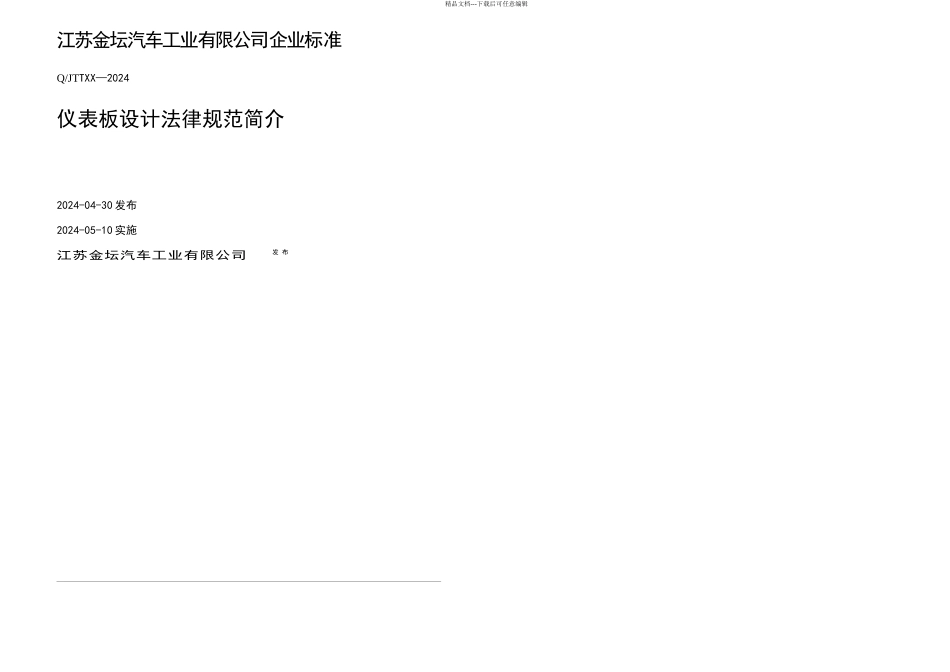

精品文档---下载后可任意编辑江苏金坛汽车工业有限公司企业标准Q/JTTXX—2024 仪表板设计法律规范简介2024-04-30 发布2024-05-10 实施江苏金坛汽车工业有限公司 发 布精品文档---下载后可任意编辑前 言本标准依据 GB/T 1.1-2024 给出的规则起草。本标准由江苏金坛汽车工业有限公司产品中心提出。本标准由江苏金坛汽车工业有限公司产品中心技术开发三部归口。本标准由江苏金坛汽车工业有限公司产品中心技术开发四部起草。本标准主要起草人:本标准于 2024 年 4 月首次发布;精品文档---下载后可任意编辑仪表板设计法律规范简介一、简要说明1.1 简述现代轿车的仪表板总成一般分成两部分,一部分是指方向盘前的仪表板和仪表罩及平台,另一部分是指司机旁通道上的副仪表板。其中仪表板是安装指示器的主体,集中了全车的监察仪表,通过它们揭示出发动机的转速、油压、水温柔燃油的储量,灯光和发电机的工作状态,车辆的现时速度和里程积累。有些仪表还设有变速档位指示,计时钟,环境温度表,路面倾斜表和地面高度表等。根据现时流行的款式,现代轿车多数将空调,音响等设备的控制部件安装在副仪表板上,以方便驾驶者的操作,同时也显得整车布局紧凑合理。仪表板总成在车厢里处于中心的位置,非常引人注目,它的任何疵点都会令人感到浑身不舒适,因此汽车制造商是非常重视轿车仪表板总成的制作水平,从制作工艺上可以表现出制造公司的设计与工艺水平,从装饰风格上可以表现出这个国家或地区的文化传统。一种成功的轿车仪表板总成,既要融入轿车的整体,体现出它是轿车不可分割的一部分;又要体现出轿车的个性,使人看到仪表板就会想到车子的形象。仪表板简称 IP(Instrument panel),是汽车内饰的重要组成部分。1.2 设计该产品的目的由于仪表板的特别位置,处于正副驾驶员的前方,在整个坐舱系统占用了很大的空间和视野,所以设计好该产品对于提高整车内饰质量有很直接有效的作用。仪表板的面积很大,故对造型的影响起了举足轻重的作用,对于新车型的开发,从有用新型方面来讲,对造型提出了较高的要求;仪表板的外面装有仪表和各类操纵件,里面装有空调等各类车身附件,对空间和结构的要求都很复杂,在设计中应特别精心,对于仪表板的布置和结构设计尤其要考虑充分,校核全面;仪表板的设计要充分考虑到人机工程学,主要为仪表板上各种开关件及杂物盒、点烟器等的布置要尽量满足人体工程学的要求,既要美观,又要方便有用;仪表板需要...
