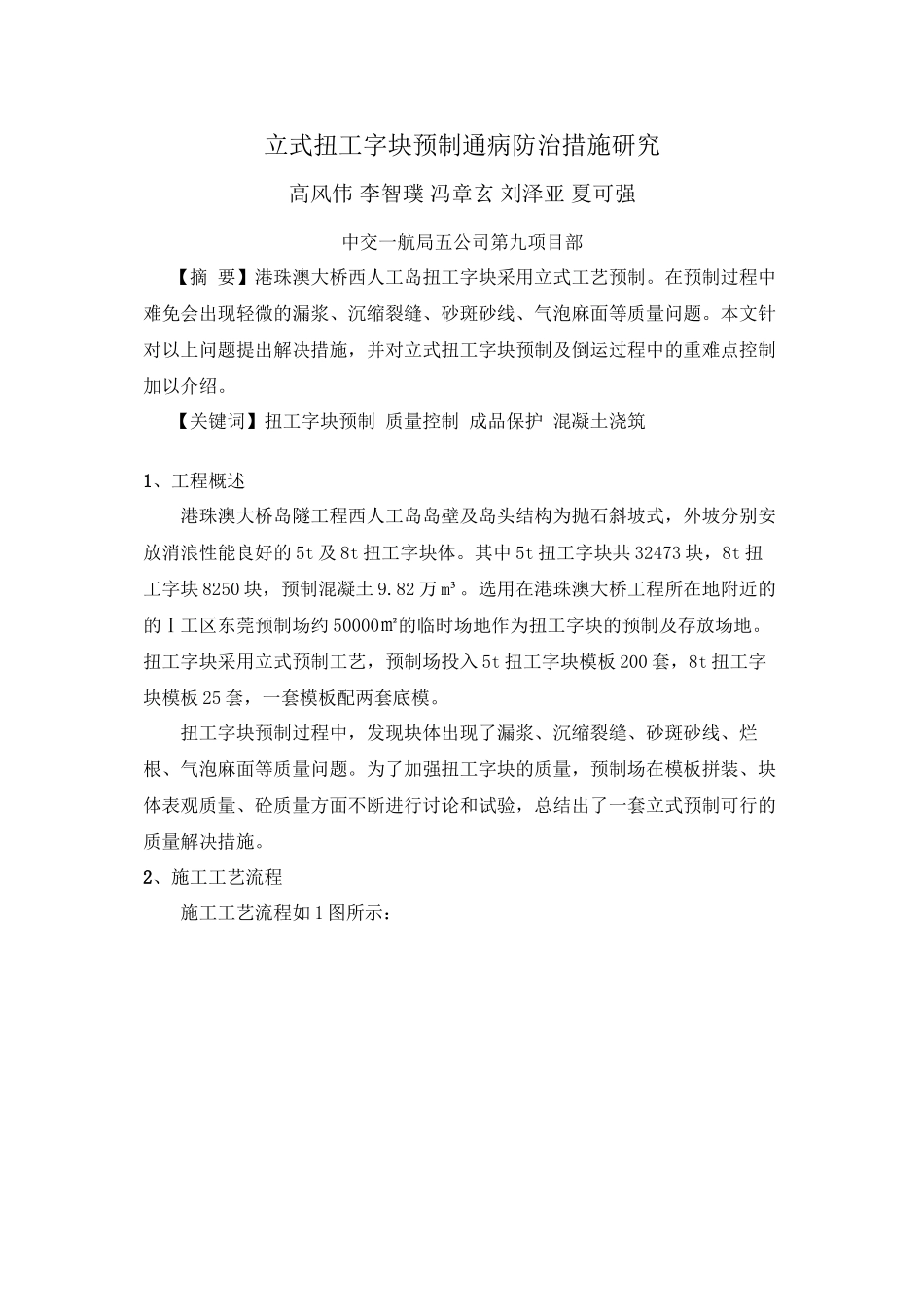

立式扭工字块预制通病防治措施研究 高风伟 李智璞 冯章玄 刘泽亚 夏可强中交一航局五公司第九项目部【 摘 要】港珠澳大桥西人工岛扭工字块采用立式工艺预制。在预制过程中难免会出现轻微的漏浆、沉缩裂缝、砂斑砂线、气泡麻面等质量问题。本文针对以上问题提出解决措施,并对立式扭工字块预制及倒运过程中的重难点控制加以介绍。【关键词 】扭工字块预制 质量控制 成品保护 混凝土浇筑1、工程概述港珠澳大桥岛隧工程西人工岛岛壁及岛头结构为抛石斜坡式,外坡分别安放消浪性能良好的 5t 及 8t 扭工字块体。其中 5t 扭工字块共 32473 块,8t 扭工字块 8250 块,预制混凝土 9.82 万 m³。选用在港珠澳大桥工程所在地附近的的Ⅰ工区东莞预制场约 50000㎡的临时场地作为扭工字块的预制及存放场地。扭工字块采用立式预制工艺,预制场投入 5t 扭工字块模板 200 套,8t 扭工字块模板 25 套,一套模板配两套底模。扭工字块预制过程中,发现块体出现了漏浆、沉缩裂缝、砂斑砂线、烂根、气泡麻面等质量问题。为了加强扭工字块的质量,预制场在模板拼装、块体表观质量、砼质量方面不断进行讨论和试验,总结出了一套立式预制可行的质量解决措施。2、施工工艺流程 施工工艺流程如 1 图所示:图 1 立式扭工字预制流程图块预制流程图3、质量问题解决措施及控制重点3.1 模板质量控制目前,扭工字块生产已有近两年的时间,且期间停工近一年。据现场统计,平均每套模板使用约 200 次,并闲置一年,所以,扭工字块模板老化现象非常严重,以致后期出现各种漏浆问题,对块体质量造成一定影响。 3.1.1 老旧模板更新改造及使用控制由于扭工字块预制施工工期较长,南方雨水较多、空气潮湿,不利于扭工字块模板保存及养护。部分扭工字块模板出现内板面锈蚀、止浆条老化、接口错台等现象。解决措施如下:① 模板尺寸校核:管理人员对立式模板逐块进行尺寸测量,根据测量数据对模板重新配套和修理,较好的解决了块体错牙问题。② 模板翻新处理:安排专业队伍对锈蚀严重模板重新加工,保证了预制模板表面的光滑度和清洁度。在后期使用过程中逐渐替换掉错台或者漏浆严重的模板。③ 针对钢模因周转使用次数多,易造成轻微变形,从而产生错牙现象,现场将所有钢模进行喷号标识。安排专业队伍对锈蚀严重模板重新加工(如图2),保证了预制模板表面的光滑度和清洁度。使用过程中逐渐替换掉错台或者漏浆严重的模板。模板在每次使用之前...
