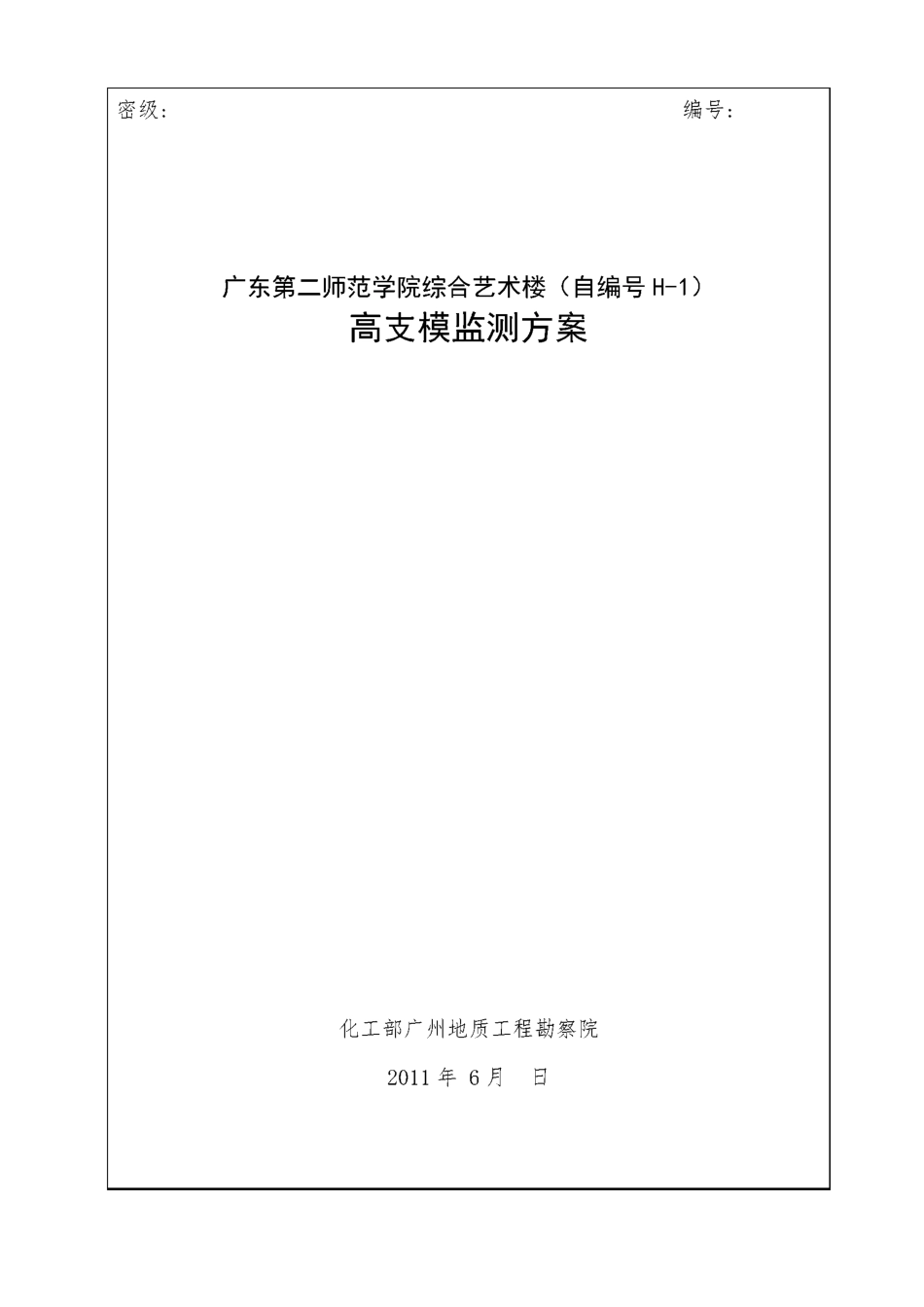

高支模监测实施方案

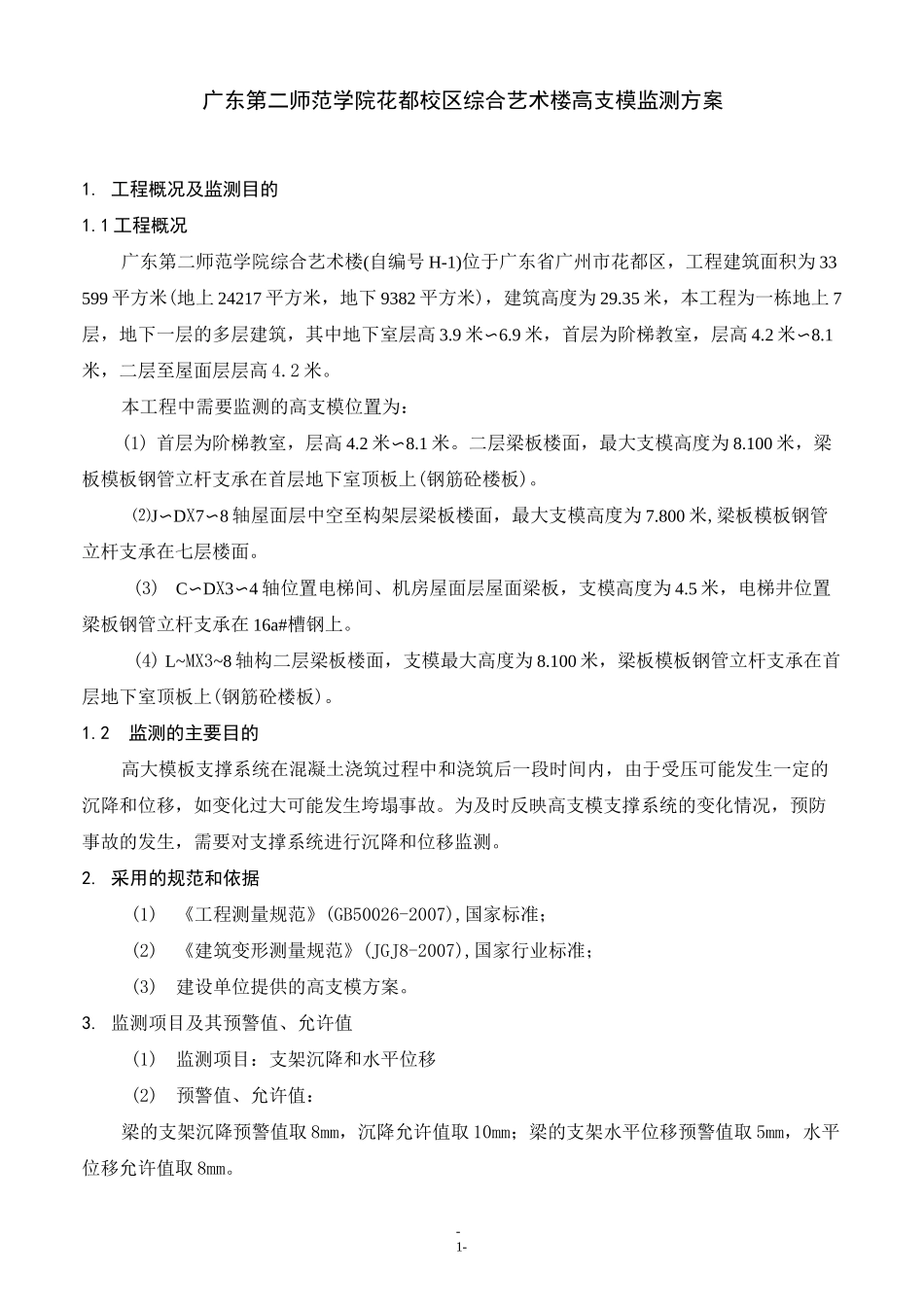

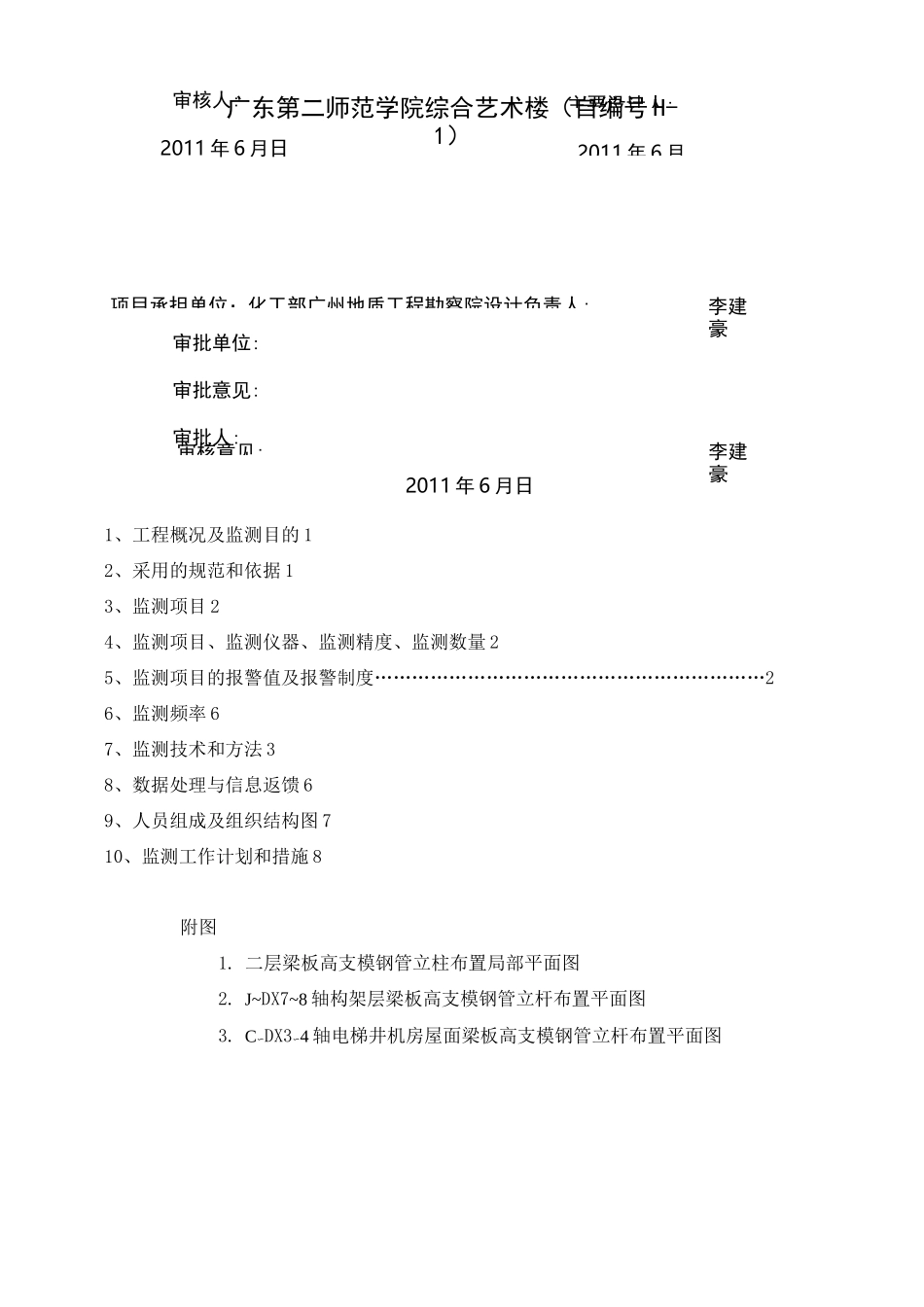

广东第二师范学院综合艺术楼（自编号 H-1）高支模监测方案项目承担单位：化工部广州地质工程勘察院设计负责人:李建豪审核意见:主要设计人:李建豪2011 年 6 月审核人:2011 年 6 月日审批单位:审批意见:审批人:2011 年 6 月日1、工程概况及监测目的 12、采用的规范和依据 13、监测项目 24、监测项目、监测仪器、监测精度、监测数量 25、监测项目的报警值及报警制度………………………………………………………26、监测频率 67、监测技术和方法 38、数据处理与信息返馈 69、人员组成及组织结构图 710、监测工作计划和措施 8附图1. 二层梁板高支模钢管立柱布置局部平面图2. J~DX7~8 轴构架层梁板高支模钢管立杆布置平面图3. C〜DX3〜4 轴电梯井机房屋面梁板高支模钢管立杆布置平面图-1-广东第二师范学院花都校区综合艺术楼高支模监测方案1. 工程概况及监测目的1.1 工程概况广东第二师范学院综合艺术楼(自编号 H-1)位于广东省广州市花都区，工程建筑面积为 33599 平方米(地上 24217 平方米，地下 9382 平方米)，建筑高度为 29.35 米，本工程为一栋地上 7层，地下一层的多层建筑，其中地下室层高 3.9 米〜6.9 米，首层为阶梯教室，层高 4.2 米〜8.1米，二层至屋面层层高 4.2 米。本工程中需要监测的高支模位置为：(1) 首层为阶梯教室，层高 4.2 米〜8.1 米。二层梁板楼面，最大支模高度为 8.100 米，梁板模板钢管立杆支承在首层地下室顶板上(钢筋砼楼板)。⑵J〜DX7〜8 轴屋面层中空至构架层梁板楼面，最大支模高度为 7.800 米,梁板模板钢管立杆支承在七层楼面。(3)C〜DX3〜4 轴位置电梯间、机房屋面层屋面梁板，支模高度为 4.5 米，电梯井位置梁板钢管立杆支承在 16a#槽钢上。(4) L~MX3~8 轴构二层梁板楼面，支模最大高度为 8.100 米，梁板模板钢管立杆支承在首层地下室顶板上(钢筋砼楼板)。1.2监测的主要目的高大模板支撑系统在混凝土浇筑过程中和浇筑后一段时间内，由于受压可能发生一定的沉降和位移，如变化过大可能发生垮塌事故。为及时反映高支模支撑系统的变化情况，预防事故的发生，需要对支撑系统进行沉降和位移监测。2. 采用的规范和依据(1)《工程测量规范》(GB50026-2007),国家标准；(2)《建筑变形测量规范》(JGJ8-2007),国家行业标准；(3)建设单位提供的高支模方案。3. 监测项目及其预警值、允许值(1)监测项目：支架沉降和水平位移(2)预警值、允许值：梁的支架沉降预警值取 8...
